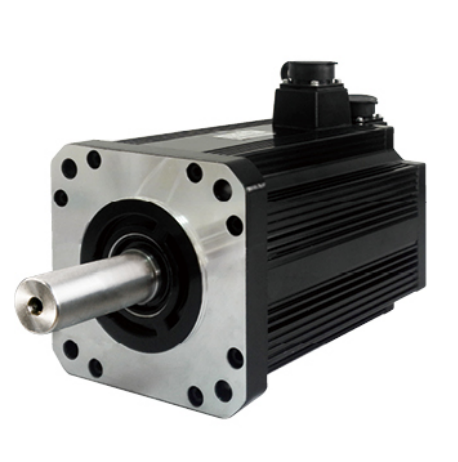

三科180（380v）系列伺服驅動器
生產商：三科杭州變頻器技術有限公司

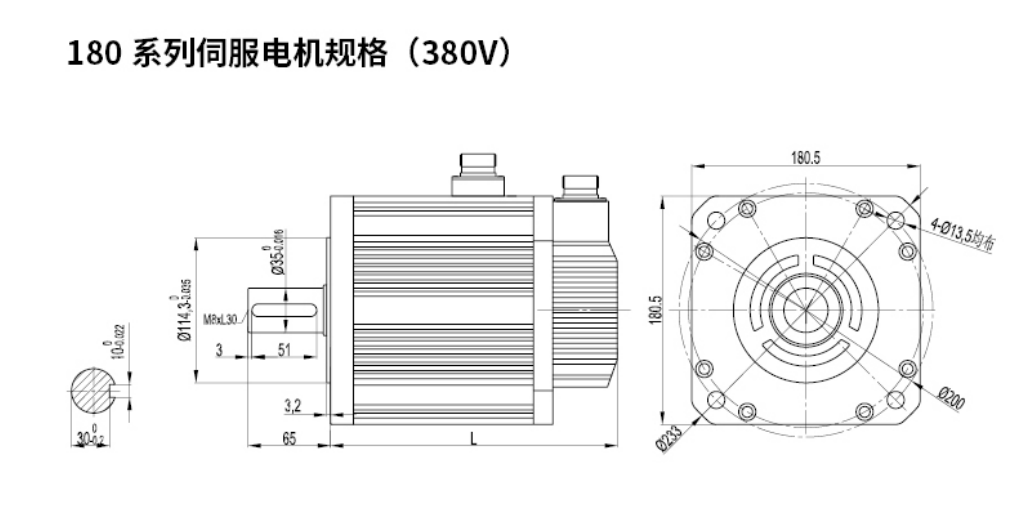

安裝尺寸
| 額定力矩 | 17.2N.m | 19N，m | 215N，m | 27N一m | 35N，m | 48 N.m | ||
| 不帶剎車尺寸(L） | 226 | 232 | 243 | 262 | 292 | 346 | ||
| 帶電磁抱閘(L) | 298 | 304 | 315 | 334 | 364 | 418 | ||
| 帶永磁包閘(L) | 308 | 314 | 325 | 344 | 382 |
436 |
| 產品參數 | |||||||||
| 電機型號 | 180ST-M17215B | 180ST-M19015B | 180ST-M21520B | 180ST-M27010B | 180ST-M27015B | 180ST-M35010B | 180ST-M35015B | 180ST-M48015B | |
| 額定功率(KW) | 2.7 | 3 | 4.5 | 2.9 | 4.3 | 3.7 | 5.5 | 7.5 | |
| 額定線電壓(V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
| 額定線電流(A) | 6.5 | 7.5 | 95 | 7.5 | 10 | 10 | 12 | 20 | |
| 額定轉速 | 1500 | 1500 | 2000 | 1000 | 1500 | 1000 | 1500 | 1500 | |
| 額定力矩(N.m) | 17.2 | 19 | 21.5 | 27 | 27 | 35 | 35 | 48 | |
| 峰值力矩(N.m) | 43 | 47 | 53 | 67 | 67 | 70 | 70 | 96 | |
| 反電勢（V/1O00r/min) | 167 | 170 | 140 | 224 | 172 | 223 | 181 | 156 | |
| 力矩系數(Nm/A) | 2.65 | 2.5 | 2.26 | 3.6 | 2.7 | 3.5 | 2.9 | 2.4 | |
| 轉子慣量(kg.m2) | 3.4x10 | 3.8x10一3 | 4.7x10 | 6.1x10 | 6.1x10 | 8.6x10 | 8.6x10 | 9.5x10 | |
| 繞組(線間)電阻(Ω) | 1.47 | 1 .23 | 0.71 | 1 .37 | 0 .796 | 0.93 | 0.62 | 0.273 | |
| 繞組(線間)電感(mH) | 7.8 | 7.3 | 4 | 8.6 | 4.83 | 9.1 | 4 | 2.14 | |
| 電氣時間常數(ms) | 5.3 | 5.93 | 5.6 | 627 | 6 | 9.78 | 6.45 | 7.8 | |
| 重量 | 19，5 | 2.05 | 22.2 | 25.5 | 25.5 | 30.5 | 30.5 | 40 | |
| 編碼器線數(PPR) | 2500 | ||||||||
| 電機絕緣等級 | Class F | ||||||||
| 防護等級 | IP65 | ||||||||
| 使用環境 | 環境溫度:-20°C～+50°C 環境濕度:相對濕度<90%（不結霜條件） |
