80系列

三科80系列伺服驅動器

生產商：三科杭州變頻器技術有限公司

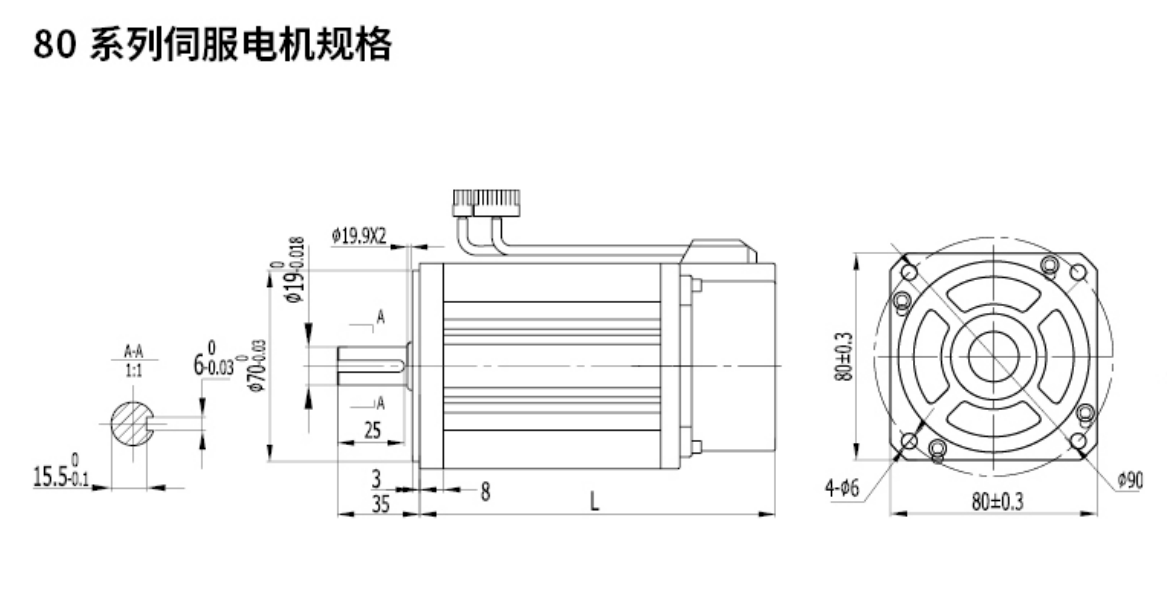

安裝尺寸

型號ModeST一M01330A 80ST一M02430A 80ST·M03520A SOST一MQ4025A

不帶剎車尺寸(L)124 151 191 205

帶電破倒司《L)164 179 219 233

帶永磁包間‘L)月178 191 231 245

產品參數

電機型號 80ST-M01330A 80ST-M02430A 80ST-M03520A SOST-M04025A

額定功率(KW) 40.75731

額定線電壓(V)220 220 220 220

額定線電流(A) 2 3 3 4.4

額定轉速 3000 3000 2000 2500

額定力矩(N.m) 1.27 2.39 3.5 4

峰值力矩(N.m) 3.8 7.1 10.5 12

峰值電流6 9 9 13.2

反電勢(V/1O00r/min) 40 48 71 56

力矩系數(Nm/A) 0.64 0.8 1.17 O.9

轉子慣量(kg.m2) 1.05x101.82x102.63x102.97x10

繞組(線間)電阻(Ω) 4.44 2.88 3.65 1.83

繞組(線間)電感(mH) 7.93 6.4 8.8 4.72

電氣時間常數(ms) 1.66 2.22 2.4 2.58

重量 1.78 2.9 3.9 4.1

編碼器線數(PPR) 2500

電機絕緣等級 Class F

防護等級 IP65

使用環境 環境溫度:-20°C～+50°C 環境濕度:相對濕度<90%(不結霜條件)
