由于通過變頻柜控制的中央空調系統是按照最大負荷設計的，并增加了一定的余量，所以實際上一年中，滿負荷運行只有十幾天甚至十幾個小時，幾乎大部分時間負荷都在70%以下。通常中央空調系統中制冷主機的負荷可以隨著季節溫度的變化自動調節負荷，而與之配套的制冷泵和冷卻泵卻不能自動調節負荷，幾乎長期在100%負荷下運行，造成能源的極大浪費，惡化了中央空調的運行環境和質量。
隨著變頻技術的日益成熟，由變頻器(以下簡稱-VFD)、PLC、數模轉換模塊、溫度傳感器、溫度模塊等器件有機結合形成溫差閉環自動控制系統，可以自動調節水泵的輸出流量。變頻調速技術不僅能使室溫保持在理想的狀態，使人感到舒適和滿足，而且能使整個系統平穩運行。更重要的是，其節能效果可達30%以上，能帶來良好的經濟效益。

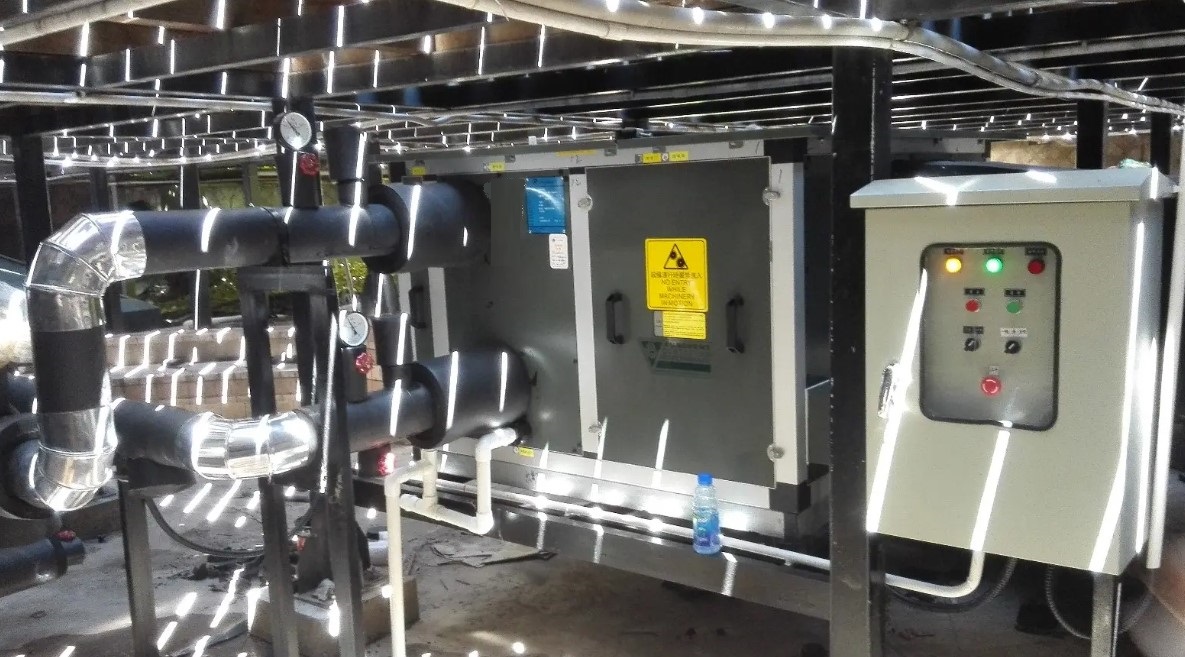

用于變頻柜的電氣控制柜(VFD電氣控制柜/電氣控制柜/電氣控制柜)可配有交流輸入電抗器、輸出電抗器、DC電抗器和EMI濾波器、制動單元、制動電阻、接觸器、中間繼電器、熱繼電器、可編程控制器(PLC)、可編程操作終端(GOT)、電能表、冷卻風扇等。根據工作條件。根據系統的工況，正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、急停、變頻/工頻、PLC控制、觸摸屏等多種控制按鈕和指示燈。設置在變頻柜的面板上。目前比較定型的有:恒壓供水變頻控制柜(1控1、1控2、1控3等。)、自動扶梯變頻控制柜、中央空調循環。
VFD工作原理
主電路是為異步電動機提供調壓和調頻電源的功率轉換部分。VFD的主電路大致可以分為兩種:電壓型是將電壓源的DC轉換成交流電的VFD，DC電路的濾波器是電容。I類電流是將電流源的DC轉換成交流的VFD，其DC環路濾波器是電感。它由三部分組成:將工頻電力轉換為DC電力的整流器，吸收電流互感器和逆變器產生的電壓脈動的平滑電路，將DC電力轉換為交流電力的逆變器。
VFD接線方法
一、主回路接線
1.電源應連接到VFD輸入的r、s和t端子，但不能連接到VFD輸出(u、v和w)，否則會損壞VFD。接線后，必須清除掉線頭的零零碎碎，這可能會造成異常、故障和失效，VFD必須始終保持清潔。在控制臺上打孔時，注意不要讓碎片和粉末進入VFD。
2.在端子+和PR之間，除了推薦的制動電阻選項，不要連接任何其他東西，否則不要短路。
3.電磁波干擾。VFD輸入/輸出(主電路)包含諧波成分，可能會干擾VFD附近的通信設備。因此，安裝可選的無線電噪聲濾波器FR-BIF或FRBSF01或FR-BLF線路噪聲濾波器以最小化干擾。
4.長距離接線時，由于接線寄生電容充電電流的影響，快速響應限流功能會降低，接在二次側的儀表會出現故障。因此，最大接線長度應小于規定值。當接線長度超過需要時，參數156應設置為1。
5.不要在VFD的輸出側安裝電力電容器、電涌抑制器和無線電噪聲濾波器。否則，VFD會出現故障，或者電容器和浪涌抑制器會損壞。
6、為了使電壓下降在2%以?xún)?nèi)，應使用合適類型的導線連接。當VFD與電機之間的接線距離較長時，特別是在低頻輸出的情況下，電機的轉矩會因主電路電纜的壓降而下降。
7、操作結束后，改變操作接線時，必須切斷電源10min以上，之后用萬用表檢查電壓。停電一段時間后，電容器上仍有危險的高電壓。
二、控制電路的接線
VFD的控制電路可分為模擬和數字兩種。
1、控制回路端子接線應采用屏蔽線或雙絞線，且必須與主回路和高壓回路(包括200V繼電器程序回路)分開接線。
2.由于控制電路的頻率輸入信號是小電流，在觸點輸入的情況下，為了防止接觸不良，小信號觸點應采用兩個并聯節點或雙觸點。
3.控制電路的接線一般采用0.3~0.75m2的電纜。
三、接地線的布線
1.由于VFD中的漏電流，VFD和電機必須接地以防止觸電。
2.VFD接地專用接地端子。對于接地線連接，應使用鍍錫壓接端子。擰緊螺釘時，小心不要損壞螺絲扣。
3.鍍錫不含鉛。
4.接地電纜應盡可能粗，必須等于或大于規定的標準。接地點盡量靠近VFD，接地線越短越好。
注意VFD接線
1.VFD本身有很強的電磁干擾，會干擾一些設備的工作，所以我們可以在VFD的輸出電纜上加一個電纜套。
2.VFD或控制柜中的控制線距離電源電纜等至少100毫米。
3.購買VFD時，VFD說明隨時可用。如果沒有，可以從你買的品牌官網下載。VFD說明書的內容相當詳細，包括產品介紹、工作原理、安裝調試等。
