一、前言
在火力發電廠中，以往的傳統鍋爐吹灰器控制方式，都是通過接觸器控制來吹灰器的電機，因此、設備在啟動前進或前進到位后退時，電機會直接啟動，該種控制方式有著許多的局限性以及在性能方面的不足，尤其是在某地的1000WM機組火力發電廠鍋爐中使用時，由于使用了超過16米行程的長伸縮式吹灰器控制，啟動停止及正反轉切換時，電機速度突變，槍管太長造成晃動很大，嚴重影響安全運行。
考慮到接觸器控制電機時的不足，某地火力發電廠計劃采用變頻技術來改進吹灰器電機，使長伸縮式吹灰器能安全平穩運行，對保障火力發電廠安全發電有重要意義！

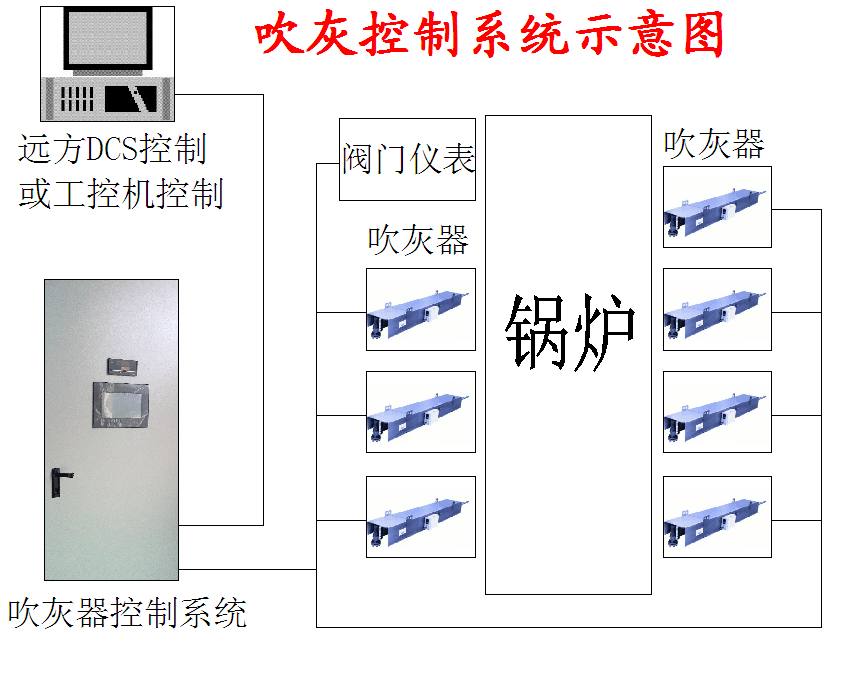

鍋爐吹灰控制系統示意圖
二、控制要求
本文以SK600在對原以接觸器控制進行升級發行為例進說明具體要求如 下 ：
a) 原吹灰器控制運行時晃動量約為150mm，前進到位后退瞬間晃動量約為200mm。
b) 吹灰器電機功率為2.2KW，每臺鍋爐有長伸縮式吹灰器約50臺左右。
c) 因吹灰器同一時間只運行2臺，SKI600需要進行一拖多控制（一般為一拖四），每臺鍋爐所需要20多臺變頻調速重載，集中安裝在動力柜內。
d) 啟動和停止加減速時間需要根據運行要求進行設置，控制晃動量120mm以內。
e) 正反轉切換時需要柔性轉換，死區時間能進行設置，控制晃動量100mm以內。
改造前，對原接觸器控制吹灰器原理進行分析：

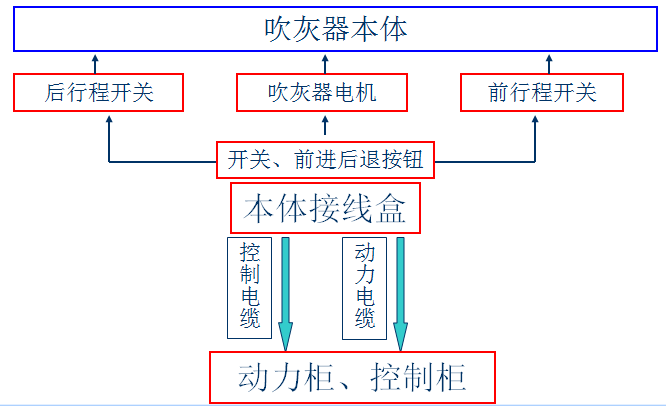

吹灰器本體接線示意圖
1、電機主回路
吹灰器需要前進和后退，這就需要電機能夠正轉和反轉，通過二個接觸器對電機相序進行調換，控制電機進行正反轉，實現吹灰器進退伸縮運動。

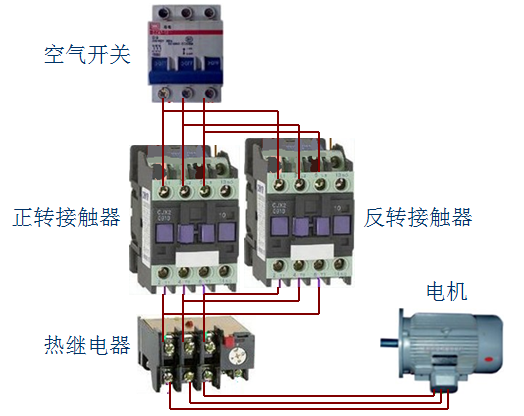

普通吹灰器采用接觸器控制的動力主回路
2、控制原理簡述
在吹灰器前極限位置和后極限位置，安裝有行程開關，在本體接線盒中安裝有控制開關、前進和后退按鈕。將控制開關撥到ON位置，按下前進按鈕，持續5秒鐘，前進接觸器吸合，吹灰器電機開始正轉，吹灰器開始前進，離開后行程開關，前進接觸器通過后行程開關自鎖吸合，當吹灰器前進到前行程開關后，前行程開關常閉觸點斷開，前進接觸器彈起，吹灰器電機停止正轉，同時，后退接觸器吸合，并通過后限位常閉觸點自鎖，吹灰器電機開始反轉，當吹灰器后退到后行程開關時，后行程開關常閉觸點斷開，使后退接觸器彈起，吹灰器電機停止工作。

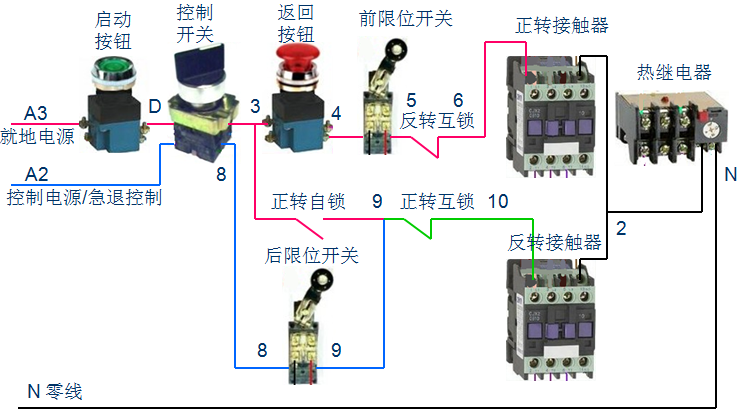

普通吹灰器采用接觸器控制的控制回路
3、使用SKI600升級改造后的主動力回路

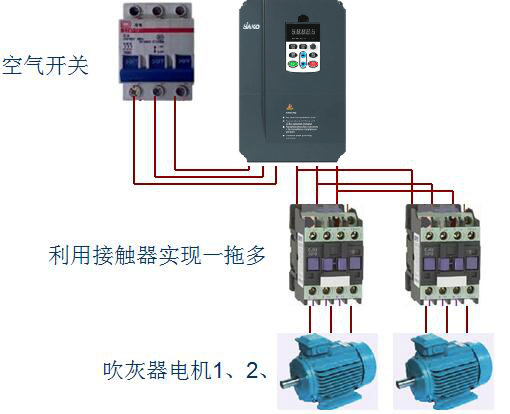

升級后的SKI600一拖多動力回路
4、使用SKI600升級改造后的系統控制回路

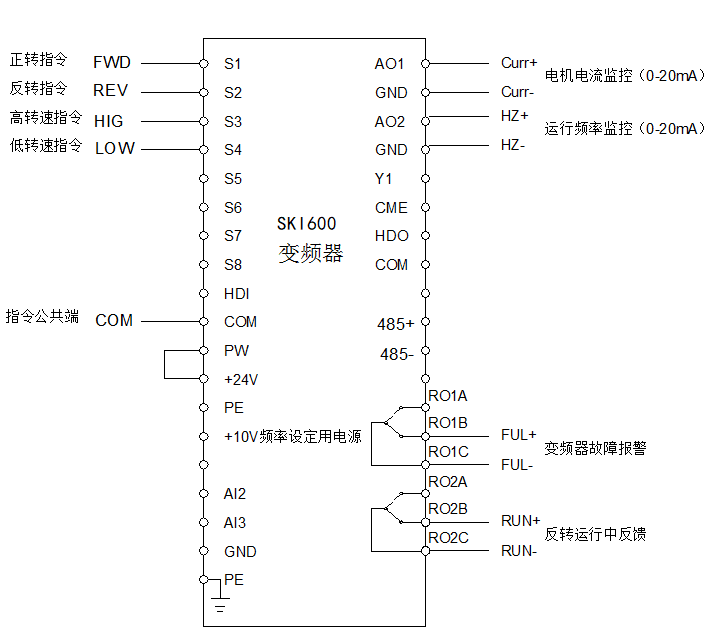

升級后的SKI600控制回路
三、SKI600介紹
SKI600具有優異的矢量控制性能，能夠?qū)崿F(xiàn)轉矩控制、速度控制的一體化，能滿足不同客戶多種應用需求。同時，SKI600具有超出同類產品的防跳閘性能和適應惡劣電網、溫度、濕度和粉塵能力，極大提高產品可靠性。
1. 產品可實現準確地參數自學習，提供優異的電機驅動性能；
2. 具有先進的開環矢量控制性能，良好的電壓、電流控制技術；
3. 產品設計嚴格遵循IEC國標標準，并通過了CE認證測試；
4. 標配內置RS485通訊接口，支持Modbus通訊協議；易用的上位機軟件，便于監控和調試；
5. 內置選配C3濾波器，可外置選配C2濾波器，EMC性能更優秀，使產品在電磁干擾場合更適用；
6. 30KW（含）以下SKI600內置制動單元，全系列標配可進行參數拷貝的高性能鍵盤，極大方便客戶使用和操作；
7. 產品支持共直流母線方案，支持直流供電模式，可提供直流、能耗、短路和磁通四種制動方式，具有簡易供水、瞬時掉電不停機等多種功能，可較好地滿足客戶各種使用需求；
8. 產品為半書本型結構、獨立風道設計，支持壁掛、法蘭、落地安裝方式，為客戶提供更可靠、更經濟的安裝使用方式。
四、系統接線及調試
整個方案中控制系統是SKI600為核心，通過獨立的接觸器來實現一拖多的控制。按設計圖紙進行接線；
1、系統調試
調試主要要解決的是：在確保長伸縮式吹灰器運行中槍管晃動量最小的前提下，試驗并確定參數的范圍：（因僅為試驗，此次調試使用的SKI600為一拖一控制）
（1）、啟動及停止時的加減速時間調試，使槍管平穩啟動旋轉。
（2）、正反轉的死區時間調試，使槍管在正反轉切換時，不產生量變晃動。
（3）、中途掉電后再啟動時需要反轉，使吹灰器退回至原位。?
原吹灰器控制運行時槍管晃動量約為150mm，前進到位后退瞬間晃動量約為200mm。在采用SKI600升級改造后，經過調試修改各項參數，使吹灰器在運行中槍管的晃動量保持在100mm以內，特別是在啟動及停止階段，晃動量小于50mm，在正反轉切換時，晃動量在60mm以內。改造后的槍管晃動量小，參數好于預期，調試成功，適合大范圍改造！

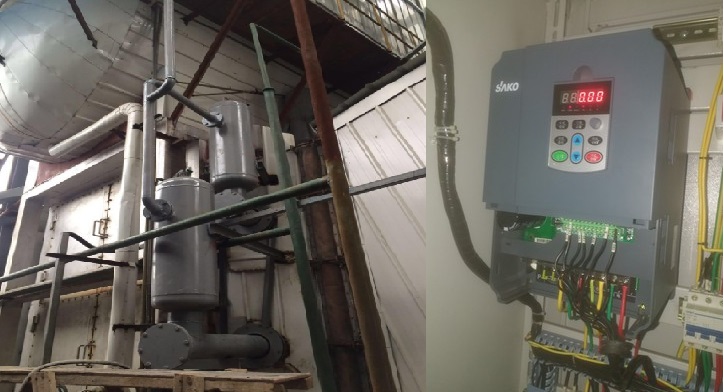

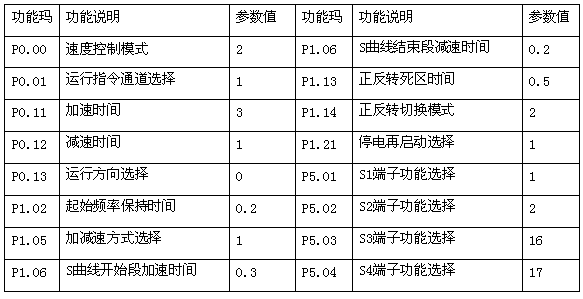

2、SKI600參數設置：
五、結束語
在以上長伸縮式吹灰器的控制系統改良方案中，只是應用了SKI600吹灰器變頻器眾多功能中的部分，卻可以將吹灰器槍管的晃動系數由200mm降至100mm以內，極大地提高了吹灰器運行的平穩可靠性，對火力發電廠鍋爐的安全運行有重大意義！
