序
電機變頻器（Variable-frequency Drive，以下簡稱VFD）作為一種轉換裝置，在運行時會產生一定的功耗。這部分功耗會根據負載不同，控制方式不同，VFD的品牌和規格不同，都會有差異。數據顯示VFD的功耗約為其容量的4~5%。其中逆變器部分約占50%，整流器和DC電路約占40%，控制和保護電路占5~15%。10℃法則表明，當器件溫度降低10℃時，器件的可靠性將翻倍。由此可見VFD，降低溫升，提高器件的可靠性，從而延長設備的使用壽命，更好地服務社會是多么重要。
散熱方法的分類。
VFD的散熱分為以下幾種:自然散熱、強制風冷和水冷。
自然散熱:

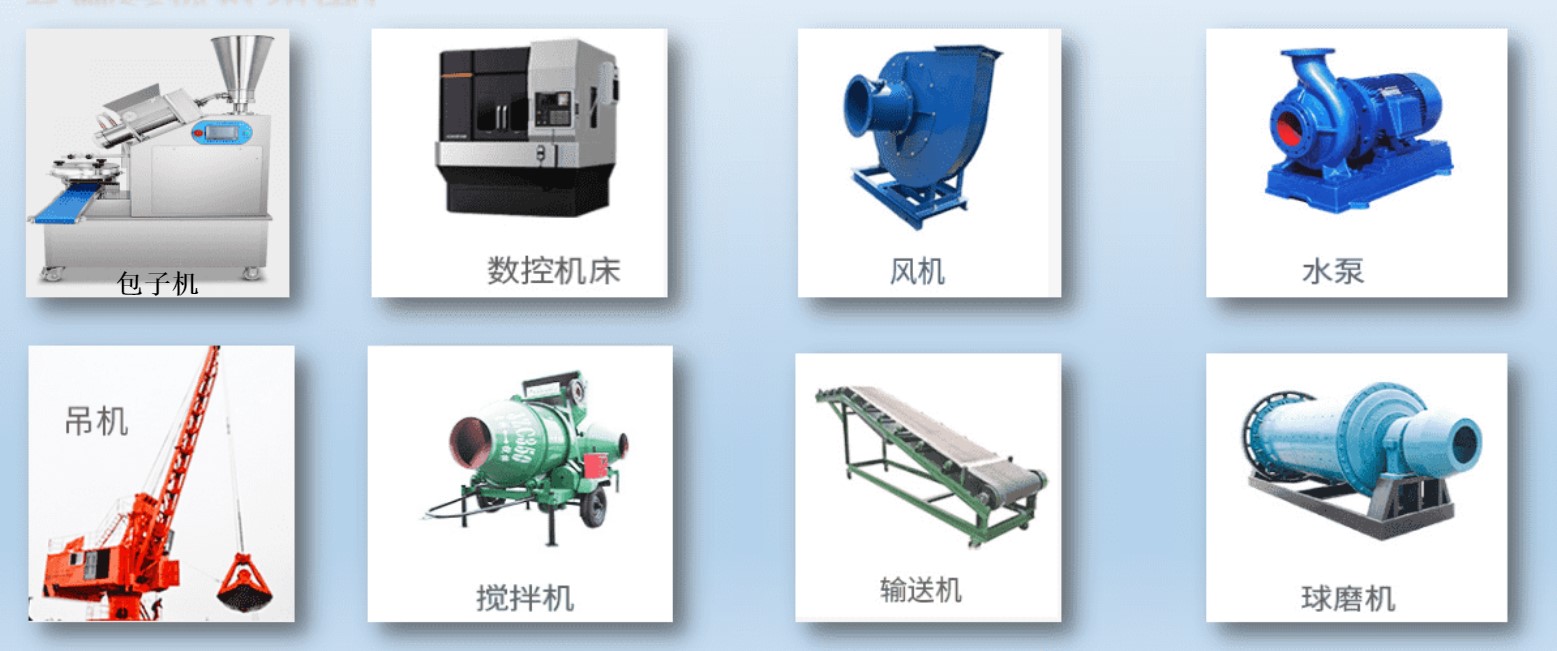

小容量VFD，一般采用自然散熱，其使用環境應通風良好，無灰塵和易附著的漂浮物。這類VFD的拖動對象多為空調風機、機床雕刻機等。其具有低功率和優良的使用環境。
此外，采用自然散熱方式的VFD電容量并非都是偏小的。對于低容量VFD，我們可以選擇一般的散熱器，并且要求可允許的范圍內，將散熱面積盡可能地擴大，散熱片之間的間距要小，盡可能增大散熱面積。對于大容量VFD，如果需要采用自然散熱，建議采用熱管散熱器。熱管散熱器是新一代新型散熱器，是熱管技術與散熱器技術相結合的產物，它的散熱效率極高。
強制風冷

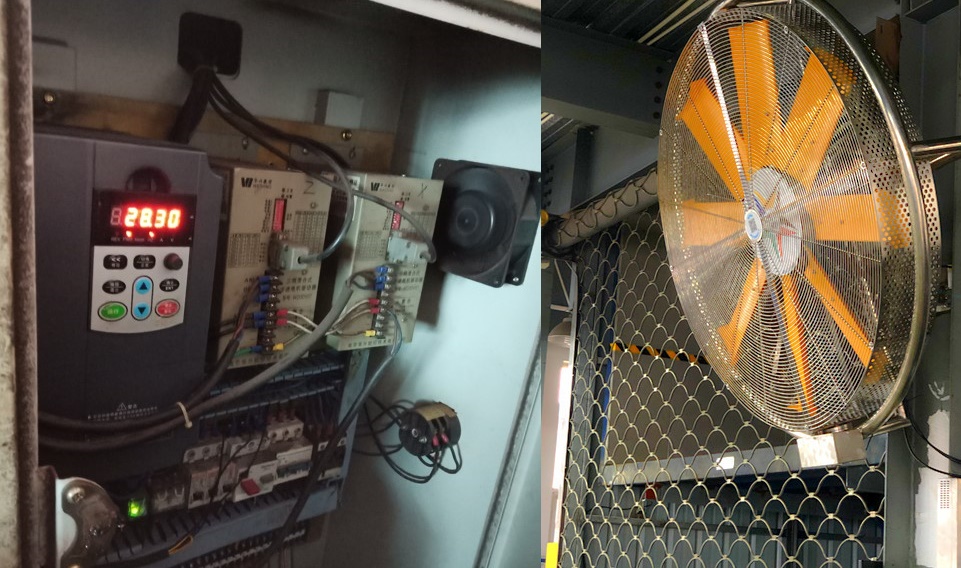

強制風冷是指通過外置一臺或多臺風機對設備外殼進行直接降溫的方式。由于VFD在工作時必然會產生較多熱量，尤其是在長期滿負載運行以及環境溫度過高時更是如此。因此，為了防止VFD過熱嚴重，我們還可以增加一個或多個風扇來對VFD外殼進行直接降溫。這種降溫方式成本低廉，同時在不考慮成本情況下，可隨意添加風扇數量加強降溫效果。
水冷:

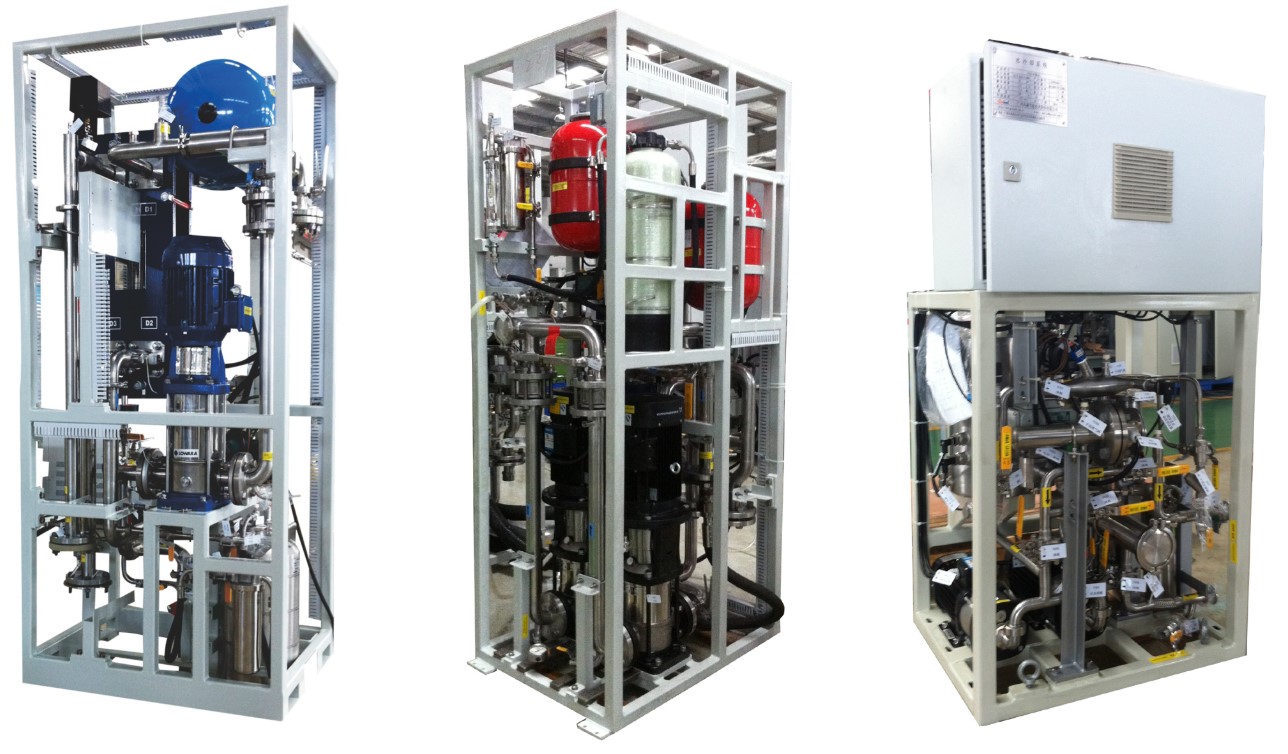

水冷有一個進水口及出水口，散熱器內部有多條水道，這樣可以充分發揮水冷的優勢，能帶走更多的熱量。這就是水冷散熱器的基本原理。水冷是工業冷卻的一種常見方式，但對于VFD設備來說，使用這種方式散熱很少，因為成本高，體積大，再加上一般VFD的容量從幾千伏安到近100千伏安，很難讓用戶接受性價比，這種方式只在特殊場合和容量極大的VFD使用。
結論:
無論采用哪種散熱方式，都要根據電機變頻器的容量來確定其功耗來選擇合適的風扇和散熱器，以達到優異的性價比。同時，應充分考慮VFD中使用的環境因素。針對惡劣環境(高溫、高濕、煤礦、油田、海上平臺)，必須采取相應措施，確保VFD正?？煽窟\行。從VFD本身來看，應盡可能避免不利因素的影響。比如可以密封灰塵和沙子的影響，只有散熱器的風道與外界空氣接觸，避免了對內部產生影響；對于鹽霧和濕度，VFD的所有部件都可以隔熱和噴涂。對于在現場作業時，應采取防雨、防曬、防霧和防塵措施。對于高溫高濕的環境，可以增加空調等設備進行降溫除濕，為VFD提供良好的環境，保證VFD的可靠運行。散熱器散熱效果及選擇原則的探討。
