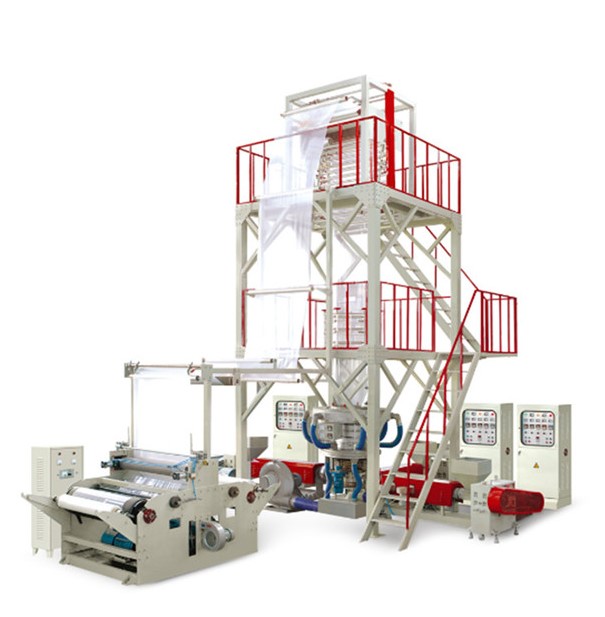

一、概述
吹膜機是一種將塑料顆粒熔化并吹塑成膜的設備。主要由吹膜和卷繞兩部分組成。卷繞部的作用是將吹塑之后的薄膜卷成一卷，使薄膜光滑無褶皺，卷邊整齊，卷盤之上的薄膜應松緊適度，防止薄膜拉伸變形，保證質量。因此，卷繞時必須采用恒張力控制。目前工業之上主要采用轉矩電機來實現上述控制，但在使用過程之中存在一些缺點，如手動調節、操作不便、轉矩電機長時間運行發熱大、控制器易損壞、可靠性低等。在通過使用杭州三科的SKI600系列重載變頻器后，該吹膜機卷繞恒張力控制系統能夠在保證了卷繞過程穩定的狀態下，大大提高了設備的操作簡便性和可靠性。

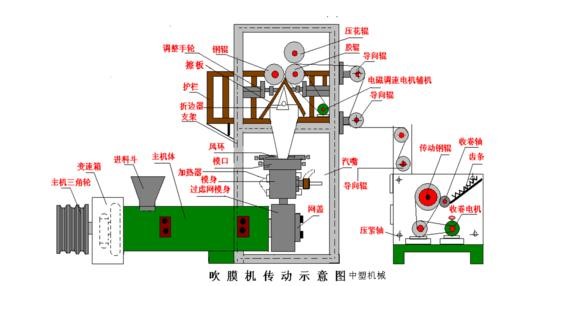

二、吹膜機收卷工藝介紹
1、在整個卷繞過程之中，張力必須保持恒定，無需手動調整
2、空卷啟動時張力不宜過高，防止薄膜起皺。滿卷運行時張力不應太低，以防薄膜太松
3.系統響應靈敏，在加減速過程之中，可根據后一級速度和張力的變化快速調整，保證張力恒定
4.需要對張力進行量化，即：，張力可根據不同膠片生產的工藝要求設置
杭州三科根據上述要求，設計了一種利用SKI600完成的控制系統。
三、方案介紹
設計了如下控制系統：，卷繞恒張力控制是將系統卷繞所需的張力和空、滿卷徑按工藝設定到張力卡之上。張力卡根據運行線速度計算出當前線圈直徑，然后得到纏繞所需的扭矩，送至SKI600，由SKI600來控制扭矩。在卷繞過程之中，系統能實時自動計算當前卷繞直徑，保證卷繞張力恒定。同時，張力錐度的設置可以使物料卷曲更好
四、系統原理框圖、接線圖及控制原理說明

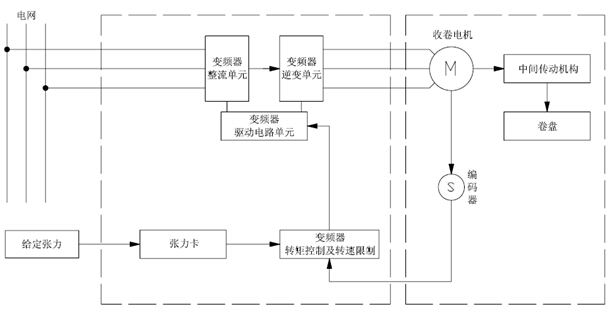

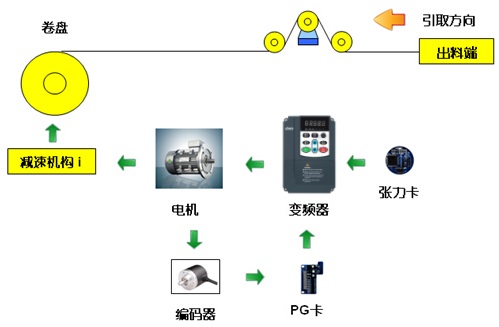

系統原理框圖：

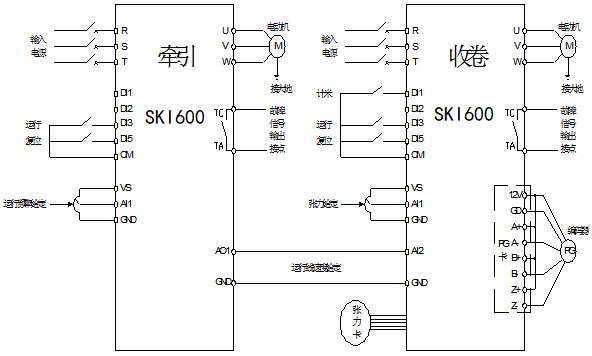

系統接線圖：

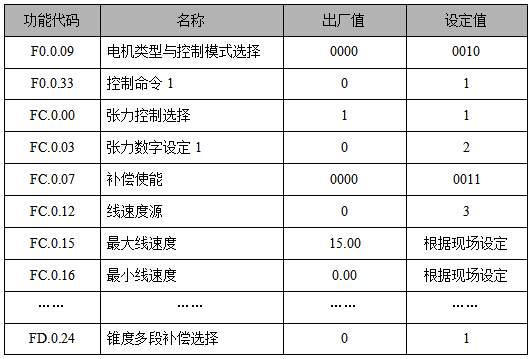

SKI600的主要參數設置表
SKI600采用閉環矢量方式，張力由模擬電位器（繞組部分的SKI600模擬輸入Ai1）給定，系統運行時線速由SKI600牽引部分的AO1模擬輸出接至SKI600繞組部分的AI2（4~20mA），根據當前線速度、工作頻率、張力和張力錐度，自動計算線圈直徑，實時調整輸出扭矩，確保卷繞過程之中薄膜張力的恒定。恒張力卷繞控制系統在使用三科SKI600系列重載變頻器后，使薄膜張力在卷繞的過程中保持穩定，并能根據卷繞過程之中先前速度和張力的變化自動調整，對于多卷繞系統的機器，也能實現彼此棟的平滑切換，整個系統運行穩定可靠。目前已成功應用于多臺吹膜機卷繞系統。
