復卷機主要于對云母帶、紙張、薄膜的復卷分切加工中、能夠起到一切為二的作用，常用于將寬幅的卷材分切、更為后續的再次分切起到了關鍵作用。傳統復卷機的控制以直流傳動為主，采用直流數字控制系統。由于直流電機換向器及電刷的原因，在穩定條件下，復卷機的設計車速只能達到1800m/min，數字式調節器的精確度仍限于最高速度的0.08%左右，滿足不了高速紙機的配套要求。隨著復卷機生產工藝和車速的不斷提高，對復卷機生產過程進行實時控制和監測的要求也越來越高。為了減少復卷機生產現場與控制室之間的大量布線，提高信號的傳輸速度和質量，以PLC為控制單元，變頻器為執行單元、OP操作面板為操作單元組成全數字現場總線復卷機交流傳動控制系統已成為復卷機交流改造的有效途徑。
復卷過程主要完成三個任務：
其一，切除物料毛邊；
其二，將整幅物料分切成若干符合用戶規格的幅寬；
其三，控制成品的卷徑，使之符合出廠規格。
SKI600在無軸復卷機應用方案

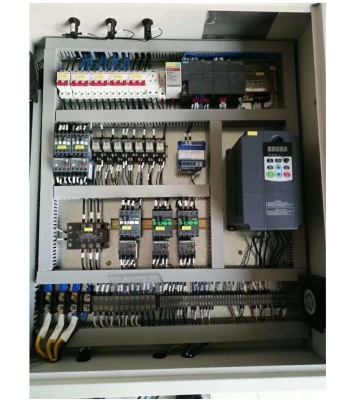

1．控制系統組成及硬件配置
復卷機的傳動系統可以分為兩個部分，其一是卷取部分，另一個是放卷部分。放卷部分有1臺放卷電機，卷取部分有2臺卷取電機，這兩組電機依靠紙幅張力聯系在一起，放卷電機的作用是提供一個反向力矩，在放卷的過程中拉緊紙。把卷取部分看為一個整體，則卷取電機用來克服放卷電機所提供的方向力矩，拉平紙幅并卷取紙卷。
為了滿足一定的性價比，系統配置上采用了這樣的解決方案：
（1）通過使用PLC完成該控制系統的一類主站，其作用是完成總線通信控制與管理。
（2）觸摸屏作為操作面板是該系統二類主站，完成各站點的數據讀寫和故障診斷等。它是高性能液晶彩色操作面板，通過RS485口與Profibus-DP總線相連，全中文的擦破做界面方便工人的操作。
（3）分布式I/OET-200M，它是一個模塊化的Profibus-DPI/O從站，通過IM153接口模板連接Profibus-DP，負責信號采集和輸出。根據復卷機控制要求，遠程I/O需配置3個DI模板，3個DO模塊，2個AI模塊和2個AO模塊。
（4）3臺變頻器均選用自杭州三科生產的SKI600系列產品，通過通信板接現場總線上。SkI600所具備的矢量控制功能，可以提高復卷機的動態響應能力，克服由于加減速的變化引起的速度波動，保證復卷器的張力恒定和速度的穩定性。SKI600的自由功能塊和BICO技術，可以實現靈活的組態設計，完成工藝復雜的控制要求。

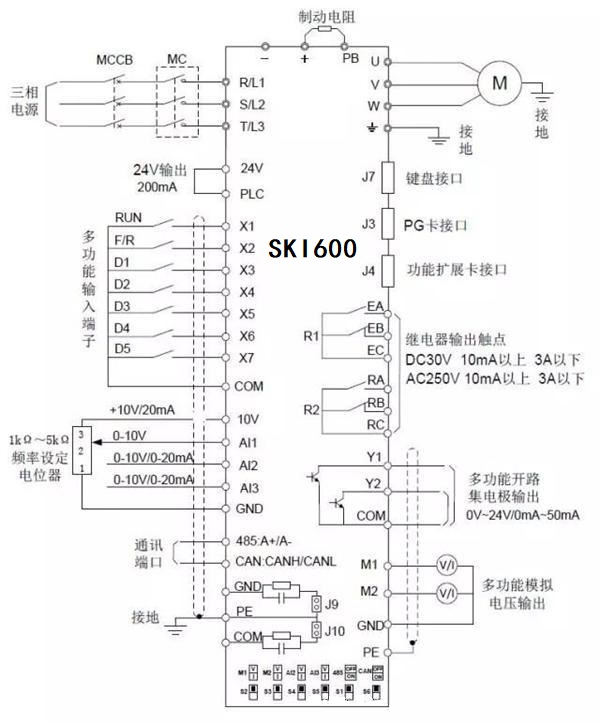

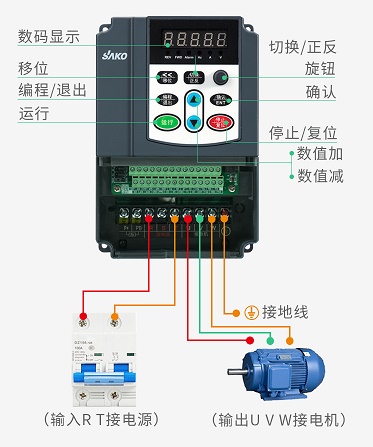

控制回路標準接線圖

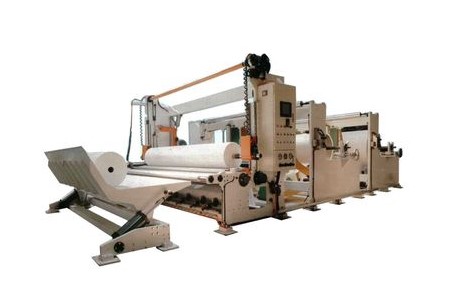

SKI600變頻復卷機優勢：
1、配備加工無心、實心、卷紙管物料，瞬間可完成產品間的切換 。
2、自動修邊、噴膠、封口、抽軸瞬間同步完成，使物料轉入帶鋸切斷及包裝時無物料損耗 。
3、氣動式皮帶傳送物料，復卷軸及每軸物料都有獨立的張力調節機構。
