每一臺變頻柜的電氣構件接線圖都是需要根據構件電氣根本原理及電器產品元件設計圖繪圖的，它標明成套設備設備的聯接關聯，是電氣安裝、檢修、查線的依據。接線圖應按下列規范繪圖：
(1)接線圖相接線表的繪圖應適用GB6988.6—1993中《控制系統功用表圖的繪制》的請求。
(2)全部電氣元件以及導線應標明與電氣電路原理圖中相分歧的字母符號及接線號。電路原理圖的目錄號、終端號和傳輸線號應分別適用于GB5094-1985電氣技術工程編碼、GB4026-1992電子設備終端和專用導線終端數字編碼和GB4884-1985導線標識。
(3)與電氣電路原理圖不一樣，在接線圖上同一電器產品元件的每個一局部(斷路器、電磁線圈等)務必畫在一同；

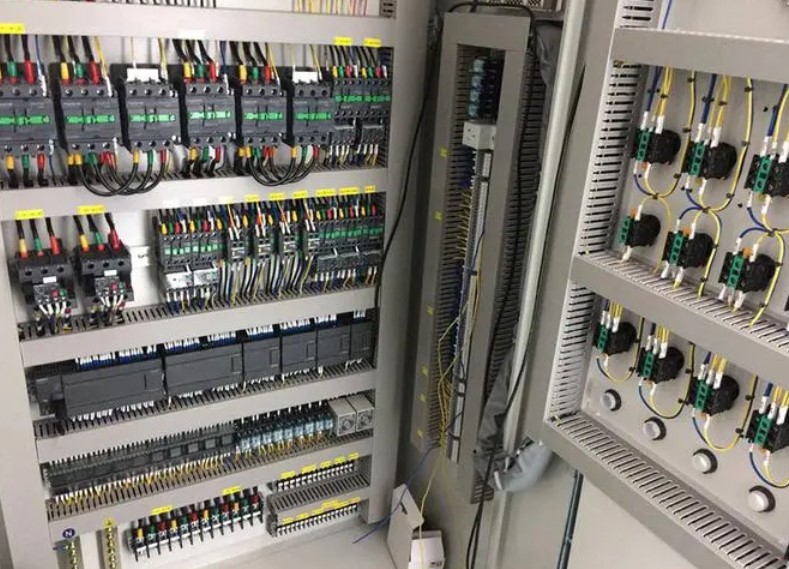

(4)電氣接線圖一概選用細線框繪圖。布線辦法分板前布線及板后布線二種，普通選用板前布線，針對簡易電氣控制系統，電器產品元件總數較少，接線關聯又不冗雜的，可立刻繪制元件間的聯線；針對冗雜構件，電器產品元件總數多，接線較冗雜的情況，普通是選用線槽，要是在各電器產品元件上標明接線號，無須繪制各元件間連線。
(5)接線圖上應標明布線用的各種各樣輸電線的型號規格、規格型號、截面及色彩規則等。
(6)構件與外電路聯接時，大橫截面輸電線出入線宜選用射頻銜接器聯接，其他應經接線端于排聯接。
