一、引言
由于傳統自動廂式壓濾機的拉板控制系統存在著運行缺陷,為此，杭州三科提出了在該電氣系統中使用變頻器來提高送鉤率,幫助在拉板的過程中保持平滑的改良方案。而且因為利用了變頻器對拉板電機的多功能控制能夠實現拉鉤換向過程中預判電流進行調節控制。
二、自動拉板壓濾的運行原理：

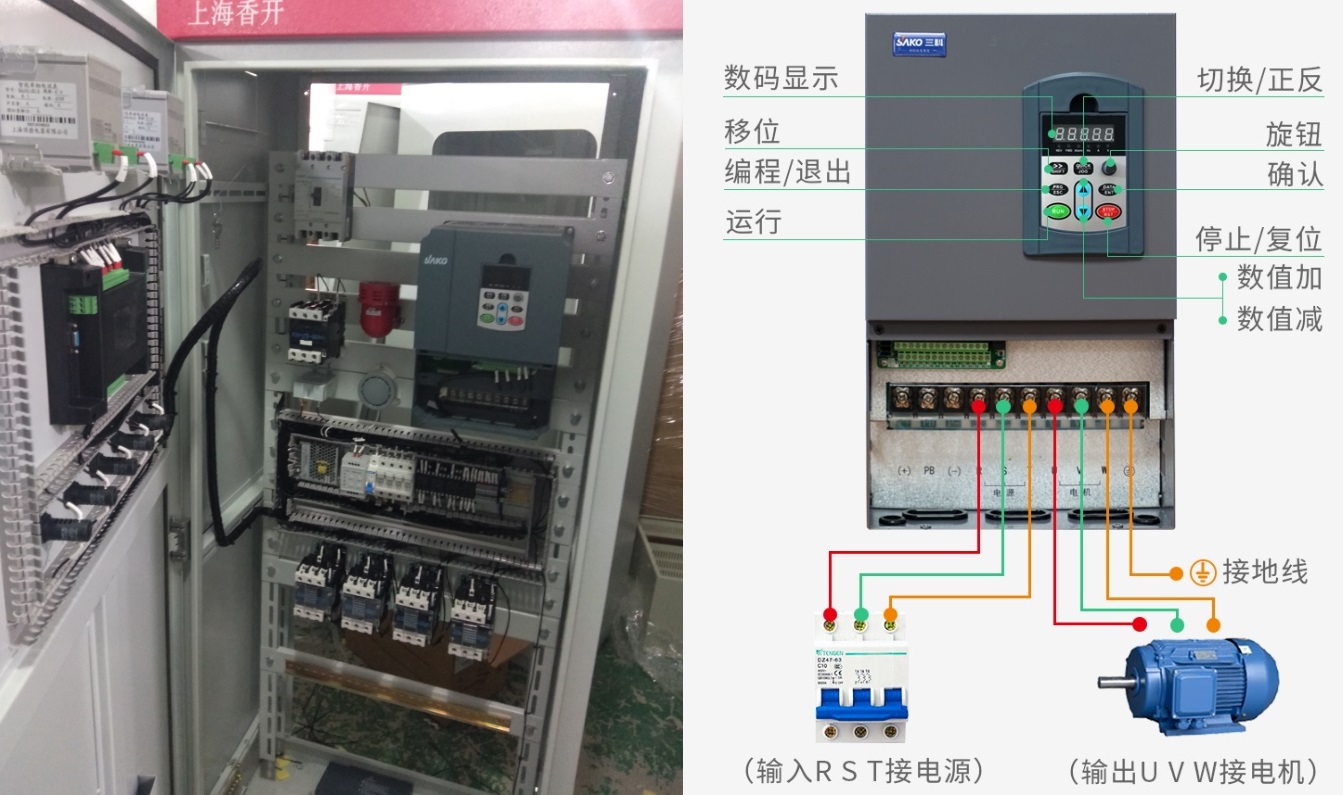

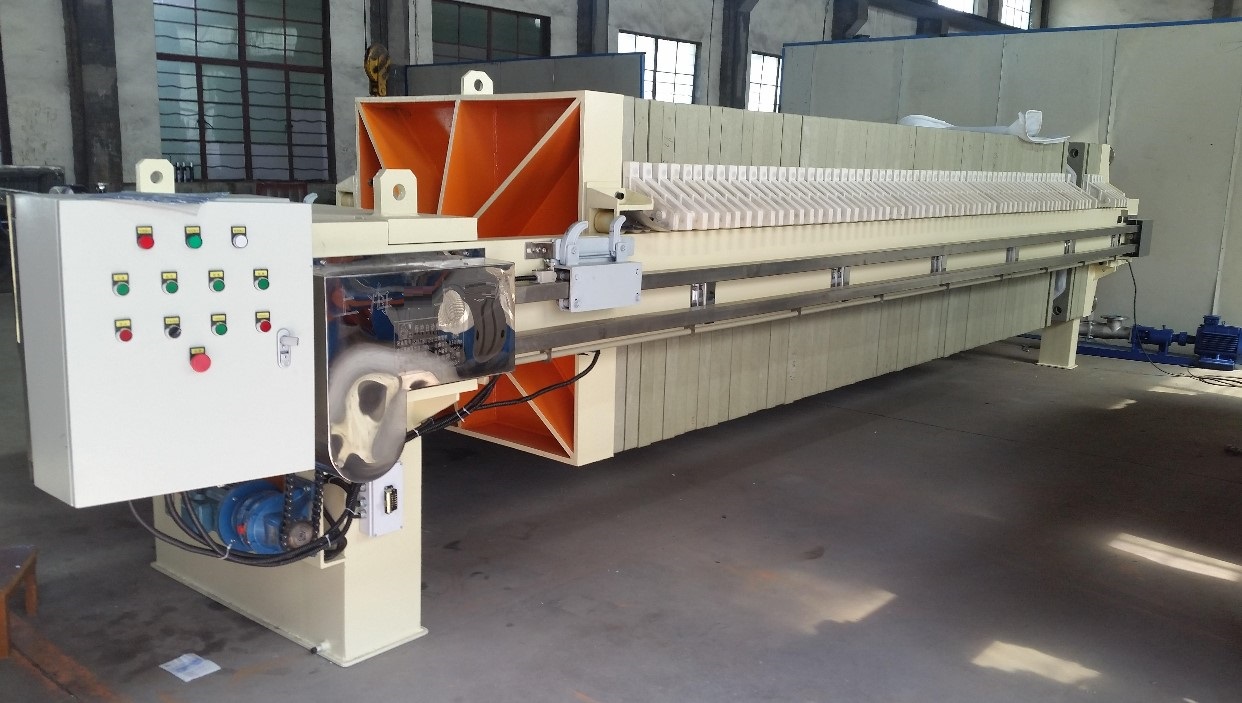

自動拉板壓濾機采用液壓系統控制，電氣控制元件均采用質量較好的產品，可實現手動控制和全電腦自動控制采用液壓裝置作為壓緊，松開濾板的動力結構，并采用電接點壓力表實現自動保壓。壓緊、退回、拉板等系列動作作為安全裝置，確保操作人員安全和壓濾機的正常運行。該設備在結構上是較為簡單的、且泛用性強、能夠用于間歇作業的固液分離設備上，而且由于結構簡單、泛用性強等優點影響，在安裝方便十分便捷。但因有電氣控制自身性能的缺點造成設備頻繁的高速沖擊，不僅降低的設備的使用壽命同時也造成設備在使用短期內即損壞，電氣設備性能的缺點成了整個設備的發展瓶頸。全自動程控壓濾機使用三科SKI600系列壓濾機變頻器及PLC控制系統，從根本上解決了原電氣控制部分的不足，同時提高了設備的使用壽命，大大降低了故障率，提高了整個設備的性能。
自動拉板壓濾機采用PLC控制，能對壓濾機進行各項操作（如濾板壓緊、集液板合并與開啟、松開濾板、拉開濾板），并留有遠程控制接口，能遠程自動操作控制。并留有控制接口，能遠程自動操作控制，另可根據需要提供曲張振打，接液翻板，導泥貯泥，濾布沖洗系統。
三、自動拉板壓濾機的操作方法：
按下“推板壓緊”按鈕，此時壓濾機主電機啟動，推板前進的電磁閥打開，推板漫漫向前壓緊，當壓力達到電接點壓力表規定的壓力值時，主電機和電磁閥自動關閉，“保壓”燈亮，壓濾機處于保壓狀態。壓濾機開始進料。
按下“停止”按鈕，此時“保壓”燈熄滅，即關閉保壓狀態。
按下“推板松開”按鈕，此時壓濾機主電機啟動，推板后退的電磁閥打開，推板漫漫向后松開，到達限位開關時自動停止。然后開始卸料。
將“自動手動”旋鈕撥到“自動”，按下“正拉”按鈕，拉板器向前拉板，碰到一塊板拉板器自動反向，將板拉回，而這一操作就會用到SKI600系列過載預報警功能，碰到拉板之后根據電流判斷，達到電流預報警值，繼電器輸出信號反饋給PLC,同時PLC輸入反向信號進行切換，循環往復直到將板拉完，拉板器返回初始位置，到達限位停止。
將“自動手動”旋鈕撥到“手動”，此時主電機啟動，用“拉板調整”旋鈕來調整拉板器的前進和后退。壓濾機在自動狀態下，當推板壓緊后，進料泵選擇后，就會自動進料，當“自動手動”旋鈕處于中位，就是用手動進料，注意在油泵啟動時須讓電機順時針旋轉，當電機反向須調整電機相序方可運行。
四、使用SKI600的優點
（1）要求低頻大力矩
SKI600系列重載變頻器的啟動力矩0.5HZ，150%額定轉矩，滿足系統低速大力矩要求。
（2）轉矩動態響應速度快，穩速精度高
采用電流矢量控制算法，具有很好的動態響應能力，能夠根據負載變化瞬間快速響應，滿足系統的快速響應能力。
（3）減速停車速度快
優秀的快速加/減速控制能力，能夠有效的控制過電流/過電壓故障的發生，最大限度的滿足系統快起快停的控制要求。
（4）電機參數自學習
具備了動態及靜態電機參數自學習功能，能夠在不拖開負載的情況下進行電機參數自學習功能，通過學習電機參數能獲得更好的電機控制性能。
（5）頻率指令及運行指令
雙路電流，電壓頻率輸入通道；兩線/三線外部端子起?？刂乒δ埽瑵M足系統控制要求。
（6）抗干擾問題
SKI600自動拉板壓濾機變頻器具有較強的抗干擾能力，能夠保證系統穩定可靠運行。
