變頻器的控制邏輯，基本就是啟動，停止，正轉，反轉，調速這幾樣，這些邏輯基本上要求電平狀態有效，而不是上升沿有效。因此，在使用按鈕開關控制變頻器時，一般需要使用自我保護形式的按鈕開關。如果不是以自保護的形式，需要增加一個中間繼電器進行自保護。
1、單開關啟停

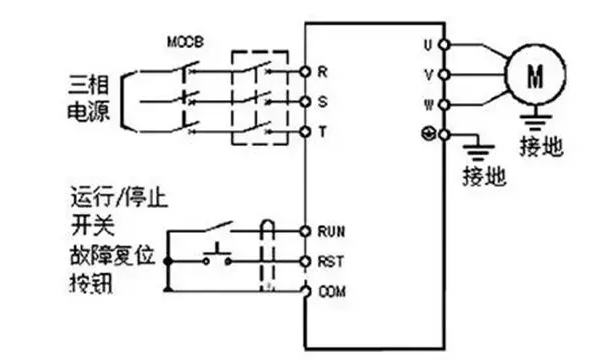

變頻器只通過RUN端子給高電平來啟動，而當開關斷開時，相當于變頻器的RUN端子變成了低電平，所以變頻器停止運行。
這種情況使用一個自保按鈕開關就能滿足變頻器的啟停控制，多個開關，可以進行故障復位，接 RST，當然更理想的是用不可靠的開關，當變頻器發生故障時，按復位開關，就可以清楚地了解變頻器故障。在沒有單獨給定電位器的情況下，可以通過操作面板在此時給定頻率。
上邊的邏輯，當然也可以通過PLC之類的邏輯控制器來完成。
2、雙開關實現正反轉啟停
在某些場合，需要控制變頻器的正反轉。交流異步電動機雖然可以轉動變頻器輸出端的任意兩相線，但操作麻煩且費力，而變頻器的控制功能則具有反轉直接啟動的功能。

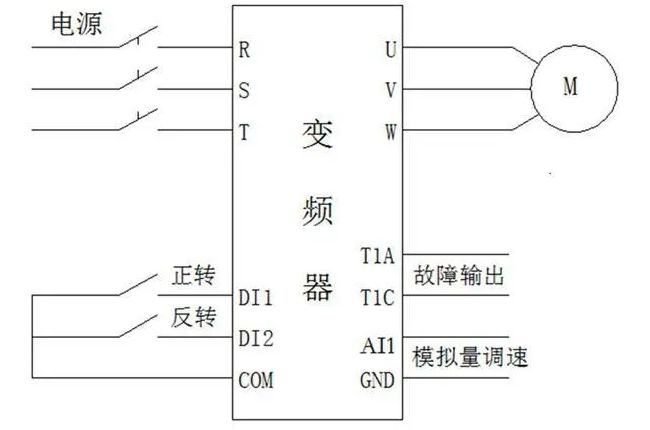

比如一個開關接到變頻器的正轉端子（有些是FWD，這里是DI1)，這時候變頻器會正轉，開關當然要選擇保持式的，當開關斷開后，變頻器會直接停止。
同樣，當另外一個開關接到變頻器的反轉端子（有些是REV，這里是DI2)，這時候變頻器會反正，開關同樣要保持式的，當開關斷開后，變頻器會停止運行。
如果沒有外接電位器，同樣可以通過面板來給定變頻器的頻率值。
3、一個開關控制啟停，
另外一個控制轉速給定
如上所述，一個開關可以控制變頻器的啟動和停止，但也可以用另一個開關來給出速度，這是最簡單的，比如點動控制。有些變頻器，特別是歐洲的，可以通過內部參數設置多功能端子，點動模式可以設置一個開關，通過這個開關可以控制變頻器工作在點動狀態，經常以5%的速度運行。當然，這個值也可以通過面板修改。
也可由多速功能口或UP/DOWN給出，其本質與點動模式相同。無論通過什么方式通過開關控制逆變器，本質都是給變頻器的I/O端口一定的高低電平。如果變頻器不動作，可以用萬用表測量相應的I/O端口，了解線路是否連接正確，然后按照相應的說明設置端口的功能。
