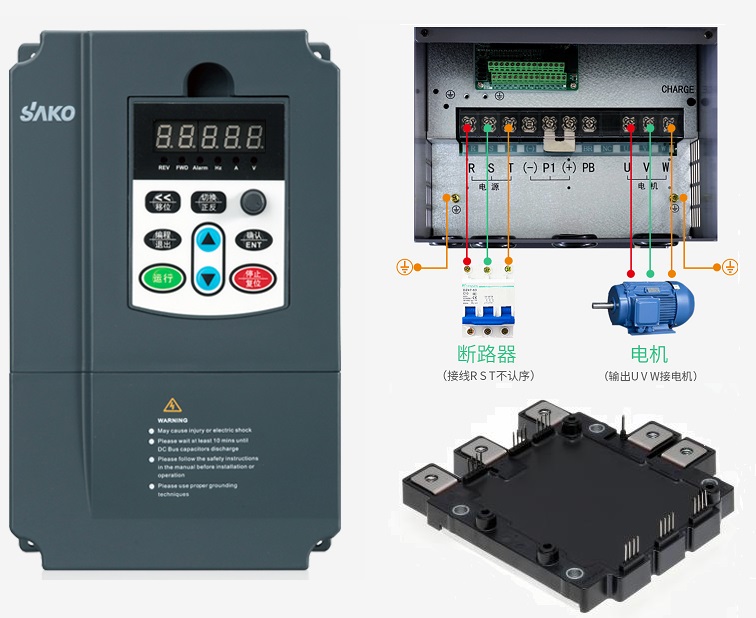

我相信對眾多的變頻器廠家而言，IGBT這個電子元件一定不陌生，因?yàn)閷?duì)變頻器來說是十分關鍵的核心組件。因此，我們能否正確的了解IGBT特性與參數，對我們能否更好的生產變頻器以及進行相關的調試工作的進行是十分重要的一環。
IGBT的主要參數有以下幾個。
一、集電極-發射極飽和電壓(UcE(sat))它是指IGBT正常飽和導通時，集電極-發射極之間的電壓降。UcE(so) 越小，管子的功率損耗越小。
二、額定集電極電流(Ic)它是指IGBT導通時，允許流過管子的最大持續電流。
三、集電極發射極額定電壓Uce它是指柵極發射極短路時，IGBT的耐壓值。
四、開關頻率IGBT的開關頻率是由其導通時間ton、下降時間t{和關斷時間toff來決定的。IGBT 的開關頻率還與集電極電流Ic、運行溫度和柵極電阻Rc有關。當Rc增大、運行溫度升高時，開關時間增大，管子允許的開關頻率有所降低。IGBT的實際工作頻率比GTR高，一般可達30~40kHz。
五、柵極-發射極額定電壓UcEsIGBT是由柵極發射極間電壓信號Uce控制其導通和關斷的，而Ues為該控制信號電壓的額定值。IGBT 工作時，其控制信號電壓不能超過Uas。目前，IGBT的Uces 大多為士20V左右。
