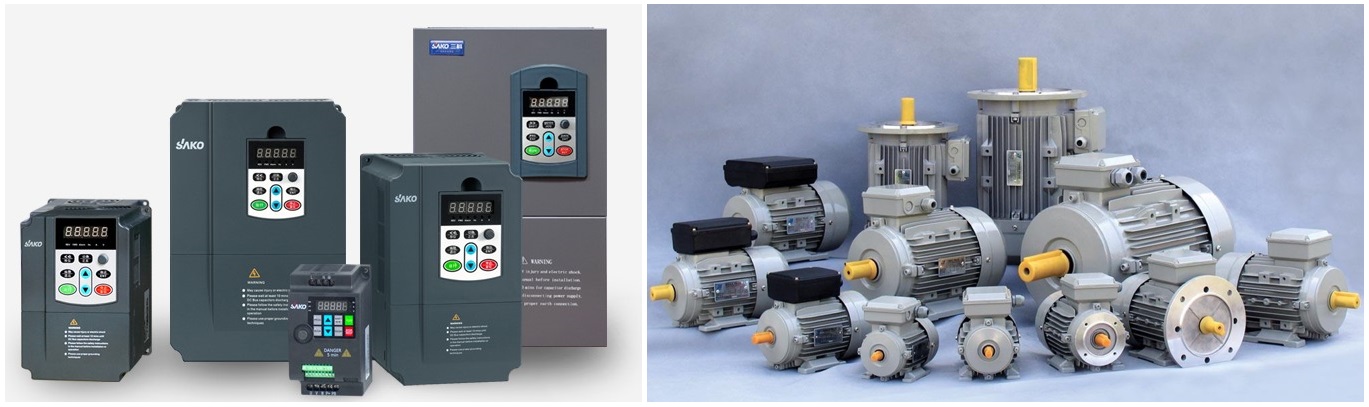

隨著現代工業進程邁向新的臺階，各國都在大力推進工業自動化進程。而在工業自動化領域中，電機（以下簡稱“M”）與變頻器（以下簡稱“VFD”）的搭配使用是非常典型的工控自動化配合，那么M和VFD之間是什么關系呢？
首先我們需要知道一點，那就是當VFD與M之間的距離太大(超過100m)時，M與VFD之間的電纜就會寄生較大的電容，并且與M三相繞組的寄生電容產生共同作用。這會導致VFD在啟動的瞬間，由于電流過快，產生較大的峰值電流，使得同時長導線的壓降也增加了，降低了M的端電壓，導致定子電流增加。要解決這個問題，一方面增加導體的截面積，保證線路壓降在2%以內；同時應安裝VFD輸出電抗器，補償遠距離導線產生的分布式電容充電電流。關于輸出反應器的選擇，請參考生產公司提供的VFD用戶手冊。
如果上述措施實施后，干擾不可避免，影響系統的正常使用，則應考慮更換另一品牌和型號的VFD。VFD參數的設置和調試是設備正常運行的根本保證措施?，F(xiàn)場很多問題往往是參數的設置，與設備本身無關。因此，合理、正確地設置參數非常重要。設置參數前，請仔細閱讀產品手冊。
(1)設置基本參數基本參數包括M銘牌上的額定功率、電壓、電流、速度、頻率、啟動、制動和控制模式等。這里需要注意的是，輸入電壓要根據機組的供電情況來選擇，最大輸出頻率要謹慎設置。
(2)根據生產工藝要求設置其他參數。VFD一般可以設置幾十到幾百個參數。在實際應用中，大多數都可以在工廠設置，只有少數可以通過特殊設置來滿足生產要求。如果需要重載啟動，必須設置啟動提升參數，可以通過設置連續提升和啟動提升兩個參數來增加扭矩。提升扭矩僅在啟動時有效，與連續提升疊加，疊加點之和限制在250%以下。當頻率達到設定值時，啟動提升動作結束，滿足設備啟動要求。
(3)設備初始運行參數設定后，進入初始運行階段時，仔細檢查線路，確保接線正確，檢查不允許反轉的設備相序。為保證安全可靠，建議用鍵盤手動控制緩慢啟動，觀察設備運行和輸出電流，合理調整啟動和制動時間、扭矩等參數，逐步加速至額定轉速。正常運行后，可進入自動模式，完成試運行。
