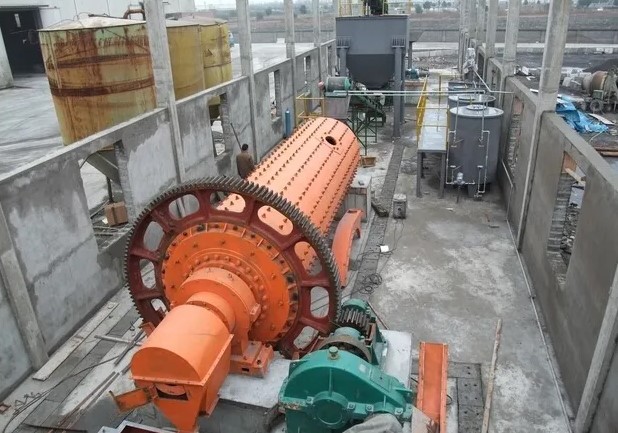

球磨機給料控制系統（變頻控制柜）是一個典型的閉環控制系統，具有一般閉環控制系統的特點。給料控制子系統的控制對象是電磁振動給料機，其控制器是光電隔離可控硅調壓器，因此調節的線性度很差。而且控制系統從研磨電機采集的電流信號有一定的滯后性，研磨室內的溫度、壓力、氣流都是時變的，可能會對控制信號造成一定的干擾。采用常規PID控制策略難以滿足設計要求，因此該子系統采用自適應PID控制策略。下面詳細介紹球磨機給料控制子系統的控制流程、自適應PID模型的建立和軟件實現。
根據被控系統的工藝和控制要求，球磨機給料控制子系統的工作流程如下:
1.PLC 控制柜上電；
2.打開計算機監控軟件，進入設備參數設置畫面；
3.設置主機報警和停車限制；
4.啟動主機，將雷蒙磨粉機設備的控制柜旋鈕撥到自動檔；
5.PLC采集主機的電流并進行濾波。如果電流大于報警上限，轉到步驟9；如果電流大于停車上限，轉到步驟10；
6.將采集的電流與設定的zui好負載值進行比較，計算偏差；
7.如果偏差小于允許值，轉到步驟5，如果偏差大于允許值，轉到步驟8:
8.進行自適應PID調節，并將調節輸出送至電磁振動給料控制器，控制電磁振動給料器增加/降低給料速度；
9.報警；
10.停車保護設備
