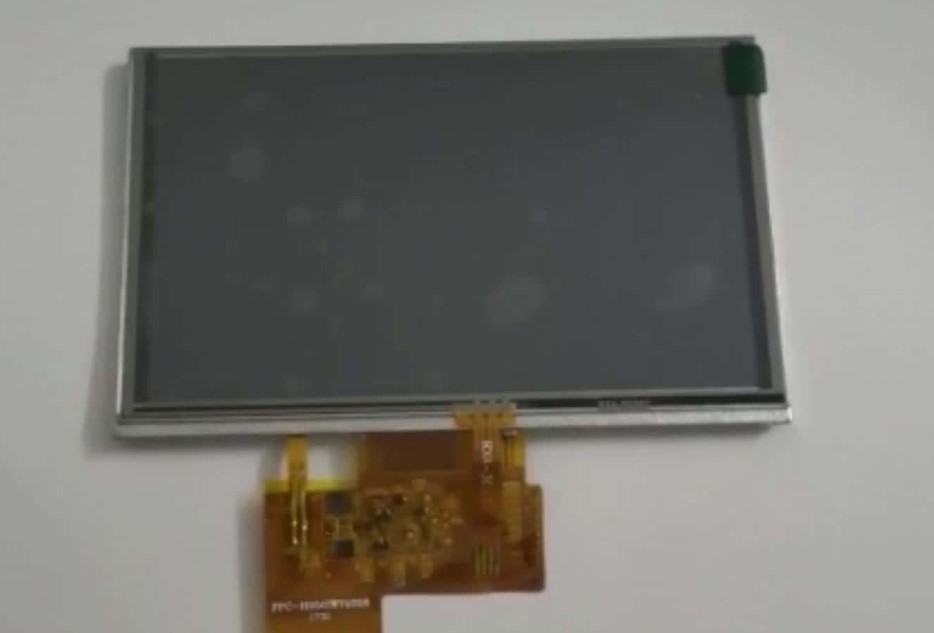

簡單來說，電阻式觸摸屏是一種傳感器，它利用壓力傳感將矩形區域內觸摸點(x，y)的物理位置控制成代表x、y坐標的電壓電阻式 觸摸屏上。主要部分是與顯示面非常兼容的a 電阻式薄膜屏幕。它采用玻璃或硬塑料平板作為基層，表面涂有導電層(透明導電電阻式)，表面覆蓋有一層光滑耐刮的硬化塑料層。其內表面還涂有透明導電層，兩者之間有許多小的透明隔離點(小于1/1000英寸)將兩個導電層隔開。當手指觸摸屏屏幕時，兩個導電層在觸摸點接觸，電阻式發生變化，其中一個導電層在Y軸方向連接5V均勻電壓場，使檢測層的電壓從零變?yōu)榉橇??？刂破鳈z測到這種連接后，進行A/D轉換，將得到的電壓與5V進行比較，即可得到觸摸點的Y軸坐標。同樣也可以得到X軸坐標，然后按照模擬鼠標的方式進行操作。
這是所有電阻式觸摸屏共有的最基本原則。壓力傳感得到的坐標值不能達到100%的精度，存在誤差。由于誤差，在觸摸屏上繪制的圖形和液晶屏上的圖形會偏離對應點的集合。在觸摸屏/上點擊按鈕或選擇功能時，內置軟件無法正確響應點擊觸摸屏，但觸摸屏/是離散的，任意兩個觸摸點的密度不可能完全一致。因此，幾乎所有電阻式觸摸屏的器件在出廠前都必須經過一定的校準。標定是一個圖形重構的過程，即將圖形變換轉換成一組與液晶屏一致的點?，F(xiàn)有的校準算法主要用于改善上述固有誤差。
