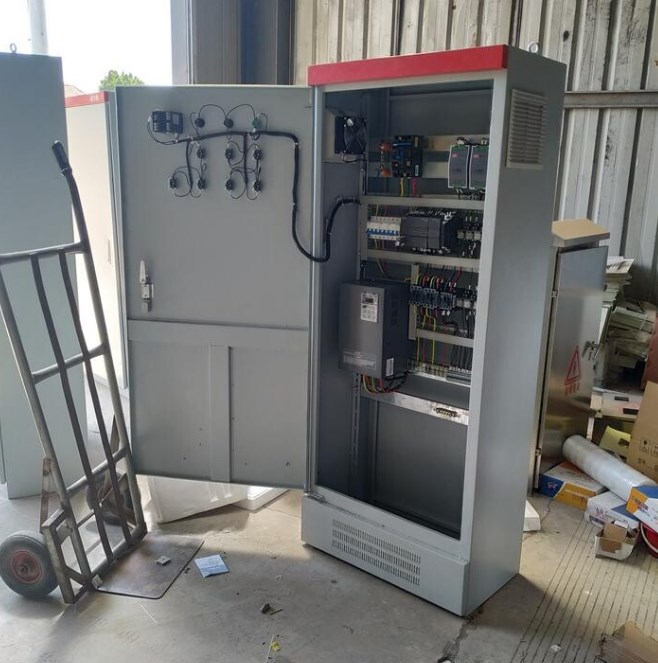

變頻水泵控制柜系統（變頻柜）經過測到的管道壓力，經變頻器系統內置的PID調理器運算，調理輸出頻率，然后完成管網的恒壓供水。變頻器的頻率超限信號（普通可作為管網壓力極限信號）可適時通知PLC的停止變頻泵切換。為避免水錘現象的產生，泵的開關將聯動其出口閥門。
變頻水泵控制柜可以根據水池（箱）內水位的高低自動控制電磁閥（或電動閥）的啟閉，以控制水箱(池)的進水并使水池（箱）自動保持一定水量供用戶使用。
各類直接從市政管網進水的水池（箱）。如：各類建筑的地面蓄水池的進水，地面鍋爐的冷水補水，地面空調系統冷卻水循環水池的補水，地面熱水循環水池的補水，消防和噴淋專用地面蓄水池的進水.智能變頻恒壓供水節能控制柜,變頻供水節能控制柜假設整個系統由四臺水泵，一臺變頻器，一臺PLC的和的PID和一個壓力變送器及若干輔助部件構成。各部分功能如下：安裝于供水管道上的壓力變送器將管網壓力轉換成1-5伏的電信號;變頻調速器用于調節水泵轉速以調節流量;PLC的用于邏輯切換。
