杭州三科變頻技術有限公司針對中小型企業的工業生產效率問題，推出了SKI600系列重載變頻器，該產品能夠有效改善工業生產系統的運行效率，而且在節能也有顯著優勢，目前已在各企業中有著廣泛的使用。
一、空壓機概述：
在工業生產中除電力之外應用最廣的動力能源就是是壓縮空氣，更是具有多種用途的工藝氣源，常被廣泛地應用于電力、化工及機械制造等許多領域。但由于空壓機能源運行成本高，為了提高空壓機的運行效能，各大企業逐漸開始選用變頻空壓機，它相較于常規直驅式空壓機而言，可顯著的提高空壓機的系統效率。同時，隨著稀土永磁材料的快速發展，永磁同步電動機也在空壓機中迅速地得到了廣泛應用，其以高效節能的特點在壓縮機行業中占據了很大的份額。

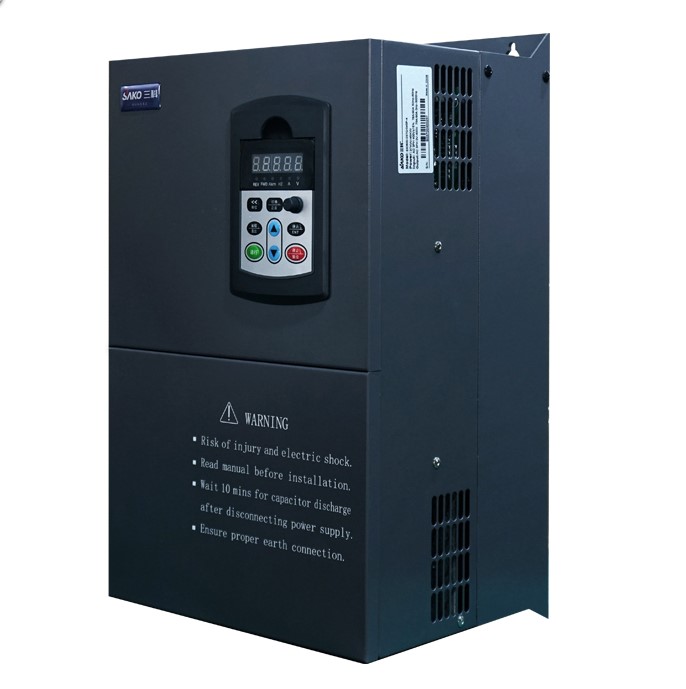

接下來，我們來介紹三科SKI600系列矢量重載變頻器在160KW永磁同步空壓機上的應用案例。
二、空壓機運行工藝流程
空壓機工作過程：
1、吸氣階段
空壓機有一對陰陽轉子旋轉完成空氣壓縮，進氣端空隙開始通過吸氣口充氣，陰陽轉子準備壓縮，陰轉子在其整個長度上充滿氣時吸氣結束。
2、壓縮階段
陽轉子開始與對應陰轉子相互嚙合，通過密封線時將空氣截住陽轉子開始擠壓截住的空氣。
3、排氣階段
陽轉子的擠壓運動逐步減少被截留空氣的體積并同時將其擠到排氣端完成排氣。
三、SKI600在空壓機上安裝配置
此設備控制系統的上位機是采用了空壓機專用控制器進行PID閉環控制，系統中的觸摸屏和SKI600變頻器采用Modbus通訊方式來實現頻率調節，并實時在線采集變頻器電流，電壓，功耗等參數。

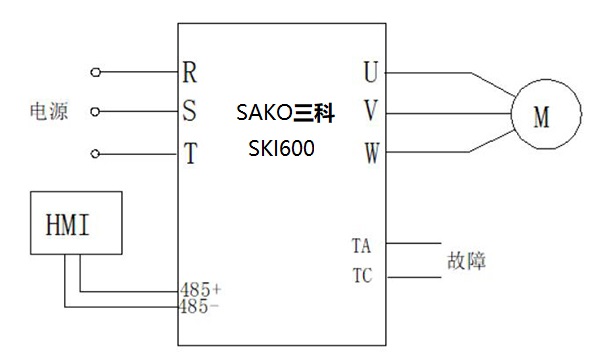

（1）變頻器接線示意圖

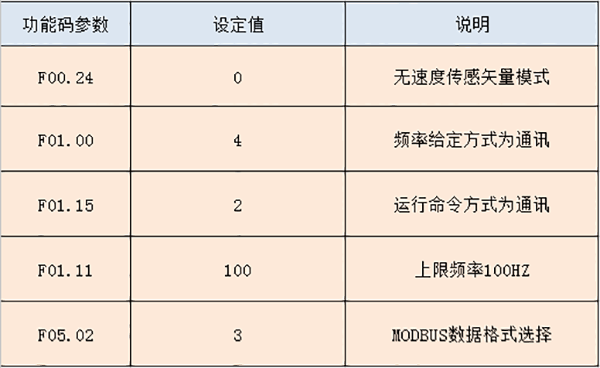

（2）部分參數設置
四、空壓機應用SKI600變頻器的優點：
（1）SKI600采用的同步變頻技術相較于異步變頻的方案在節能方面表現的更為優秀，并且使壓縮機體積大幅減小，大大節約安裝空間了。
（2）SKI600具有優秀的自學習功能和各種保護功能，可準確地學習電機各項參數，確保電機低噪音運行，并延長了使用壽命。
（3）SKI600D1無感矢量控制，在實現了系統的快速響應的同時，也確保供氣壓力穩定。
（4）采用SKI600系列矢量重載變頻器改造升級空壓機控制系統的方案，能夠確保設備在運行中保持平穩，完全滿足用戶的各項需求。
