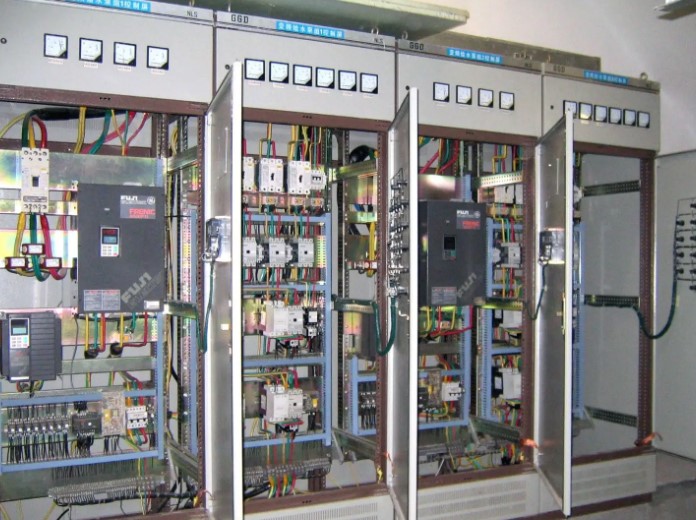

變頻控制柜通常用于控制風機、泵、壓縮機、電梯、擠出機等應用中的電機轉速。
變頻器（以下簡稱-VFD）的熱損失
通過變頻驅動器傳輸?shù)诫姍C(jī)的功率量被認為是熱損失。驅動器的熱量損失可以表示為
損耗= P噸(1-η d) (1)其中H損耗=變頻驅動環境的熱損耗(kW)P t =通過變頻驅動的電功率(kW)kW)ηd =變頻驅動效率
熱量損失用英制單位表示。
損失=其中P噸3412(1-η d)(1b)其中H損失=變頻驅動環境的熱損失(btu/h)P t = VFD功率(kW)η d =變頻驅動效率
為了計算最大熱損失，必須使用通過VFD的最大功率傳輸。
這是很常見的，頻率驅動器的熱損耗在KVA額定值的2-6%范圍內。
冷卻所需的通風VFD
VFD的最高環境溫度約為40°C(104°F)。由于VFD通常在小機柜或房間中受到物理保護，因此可能需要通風——甚至冷卻——以避免過熱。
從變頻驅動器傳遞熱量所需的空氣質量流量可表示為：M = h損失/c p (t輸出-t輸入)(2)其中m空氣=空氣質量流量(kg/s)H損失=頻率驅動環境的熱損失(W)c p =比熱空氣(kJ/kg o C)(1.005 kJ/kg o C標準空氣)t輸出=出口空氣溫度(o C)結合(1)，質量流率(2)可以表示為:空氣米數= P噸(1-η d)/ C p(T輸出噸)(2b)
體積流速可以通過將(2b)乘以比容或反向密度來計算:Q =(1 /ρ空氣)p噸(1-η d)/ C p(T輸出噸)(2c)其中ρ空氣=實際溫度下的空氣密度(1.205千克/立方米標準空氣)
示例——通風和冷卻VFD
用于冷卻安裝在機柜上的VFD的空氣最大功率為100 kW，效率為0.95，最高環境工作溫度為40 o C，室外溫度為20 o C，可表示為(2b):空氣=(100千瓦)(1-0.95 )/(1.005千焦/千克。c)((40c)-(20c))= 0.25千克/秒
空氣的體積和密度取決于空氣的溫度。在空氣密度為20時，為1.205千克/立方米；在空氣密度為40時，為1.127千克/立方米。
入口處的體積流量(20攝氏度):
空氣= (1/(1.205千克/立方米))(0.25千克/秒)= 0.208立方米/秒= 749立方米/小時
出口處的體積流量(40攝氏度):
空氣= (1/(1.127千克/立方米))(0.25千克/秒)= 0.222立方米/秒= 799立方米/小時
