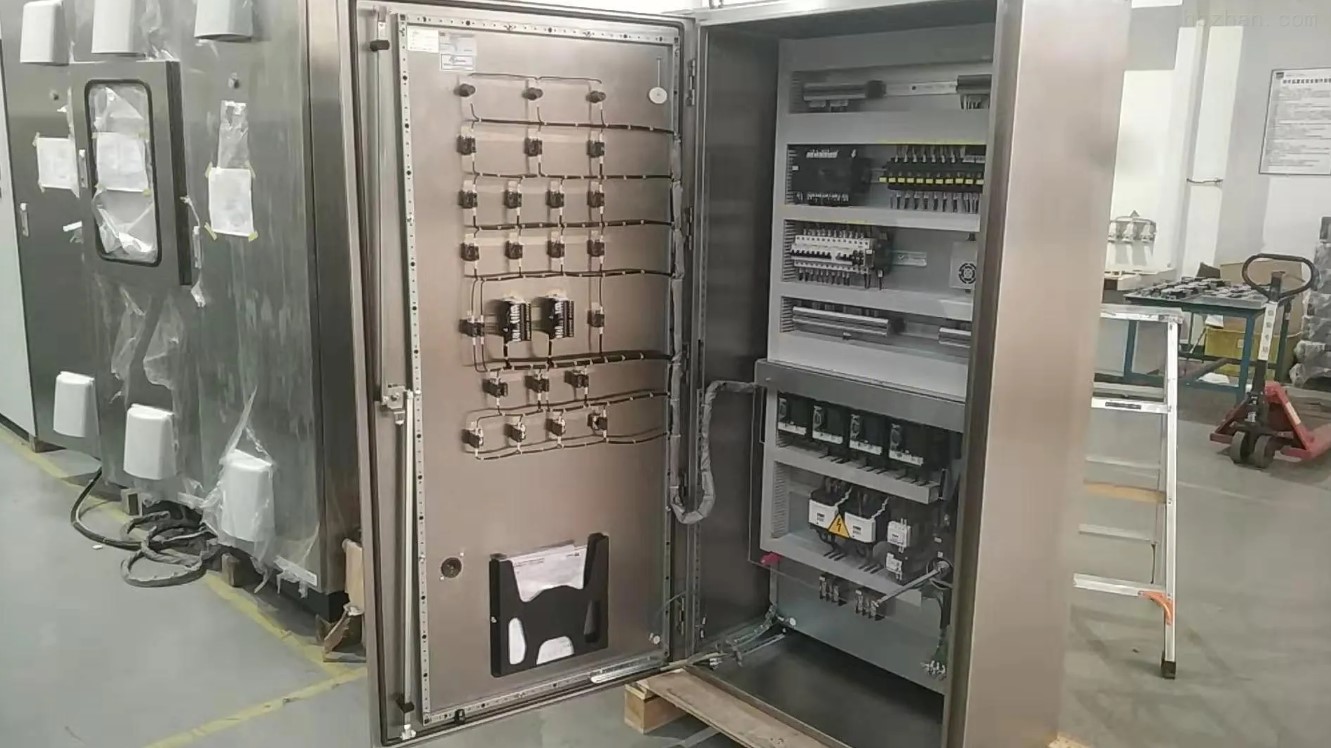

當變頻器安裝在變頻柜內時，在設計控制柜的過程中應注意以下問題
一，散熱
VFD的熱度是內耗造成的。在VFD中，主電路是損耗的主要部分，占98%，控制電路占2%。為了保證VFD的正?？煽窟\(yùn)行，必須對VFD進行冷卻。我們通常使用風扇來冷卻。VFD的內置風扇可以帶走VFD盒子內部的散熱。如果風扇不能正常工作，立即停止VFD的運行。大功率VFD還要求控制柜上有風扇。控制柜的風道設計要合理，所有進風口都要有防塵網，保證排風暢通，避免柜內形成渦流，灰塵堆積在固定位置；根據VFD manual的通風量選擇匹配的風機，安裝風機時注意防震。
二、電磁干擾問題
1、VFD工作過程中，由于整流和變頻，周圍有很多干擾電磁波。這些高頻電磁波對附近的儀器有一定的干擾，會產生較高的諧波，通過供電電路進入整個供電網絡，從而影響其他儀器。如果VFD的功率占整個系統的25%以上，應考慮控制電源的抗干擾措施。
2、當系統中存在高頻沖擊負載時，如焊機、電鍍電源，VFD本身會因干擾而受到保護，所以要考慮整個系統的供電質量。
三、保護問題需要注意以下幾點
1、防水防結露:如果VFD放置在現場，需要注意的是VFD機柜上方不能有管道法蘭或其他泄漏點，VFD附近不能有飛濺的水。簡而言之，機柜在現場的防護等級應在IP43以上。微信號技術培訓值得你關注！
2、防塵:所有進風口都應設置防塵網，以防止絮狀雜物進入，防塵網應設計成可拆卸的，以便于清潔和維護。防塵網的網格應根據現場實際情況確定，防塵網與控制柜的連接處應處理緊密。
3、防腐氣體:這種情況在化工行業比較常見。此時，逆變器柜可以放置在控制室內。
四、VFD布線規范
信號線必須與電源線分開布線:當模擬信號用于遙控VFD時，為了減少來自VFD和其他設備的模擬干擾，請將控制VFD的信號線與高壓電路(主電路和順序控制電路)分開布線。距離應該在30cm以上。即使在控制柜中，也應保持這種布線規范。該信號和VFD之間的控制回路的最大長度不得超過50m。
信號線和電源線必須放在不同的金屬管或金屬軟管中:如果連接PLC和VFD的信號線不放在金屬管中，很容易受到VFD和外部設備的干擾；同時，由于VFD沒有內置電抗器，因此VFD的輸入輸出電源線會對外界產生強干擾，所以放置信號線的金屬管或金屬軟管要一直延伸到VFD的控制端，以保證信號線與電源線完全隔離。
1)模擬控制信號線應采用雙股屏蔽線，線規格為0.75mm2，布線時必須注意電纜剝線盡量短(約5-7mm)，剝線后的屏蔽層應用絕緣膠帶包裹，防止屏蔽線與其他設備接觸，造成干擾。
2)為了提高布線的簡單性和可靠性，建議在信號線上使用壓線桿端子。
五、VFD的操作和相關參數的設置
VFD的設置參數很多，每個參數都有一定的選擇范圍。在使用中，VFD由于個別參數設置不當，無法正常工作。
控制方式:速度控制、轉矩控制、PID控制或其他方式。采用控制方式后，一般根據控制精度需要進行靜態或動態辨識。
最低運行頻率:電機運行的最低速度。電機低速運行時，散熱性能很差。如果電機長時間低速運轉，就會燒壞。而且低速時，電纜中的電流也會增大，也會造成電纜發熱。
最高工作頻率:通用VFD最高頻率到60Hz，有的甚至到400 Hz。高頻會使電機高速運轉。對于普通電機來說，其軸承不能長時間以過大的固定轉速運行。電機的轉子能承受這樣的離心力嗎？
載頻:載頻設置越高，諧波成分越高，與電纜長度、電機發熱、電纜發熱VFD發熱等因素密切相關。
電機參數:VFD在參數中設置電機的功率、電流、電壓、轉速和最高頻率。這些參數可以直接從電機銘牌上獲得。
跳頻:在某個頻率點，可能會發生諧振，尤其是整個器件比較高的時候；控制壓縮機時，應避開壓縮機的喘振點。
