一、概述
由于針織大圓機的進紗路數多，高轉速、高產量、花形變化快、織物品質好、工序少、產品適應性強，因此，大多數紡織企業都開始大規模采用針織大圓機。這里以加工生產面料坯布的種類來劃分，大致有兩種：1、單面系列針織大圓機；2、雙面類針織大圓機。
二、工藝要求
（1）針織大圓機是將棉紗織成筒狀的棉布，設備經常要求有急停。
（2）要求有靈活的點動運行功能，工作過程要求電機平滑運行。
（3）啟動轉矩要求高。
（4）工作環境溫度過高。
三、系統組成
1、電氣控制系統用于完成操作參數的設定、簡捷的按鈕操作、故障自停指示。
（1）控制面板由微型計算機以及高度集成的控制電路組成，參數設定方便，按鈕操作可靠，信息顯示直觀。
（2）這里的SKI600主要負責電機的交流控制系統，可以通過控制輸出頻率達到改變電動機轉速的目的。轉速可以調節范圍廣，啟動、停止、慢行性能由參數設定，可以做到迅速、平穩，避免沖擊。

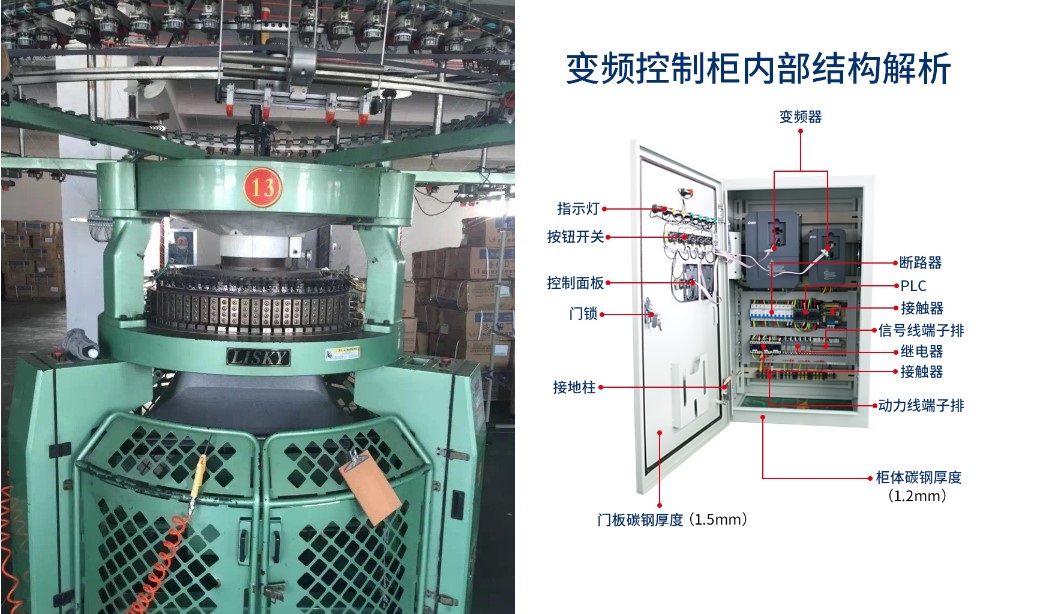

（3）電氣控制箱內線路清晰有序，整個箱體在下腳內部，能有效地通風、防止塵埃。電氣布線在隱蔽處，兼顧了美觀和安全。
2、傳動機構是也是通過SKI600來控制無極變速電機。電動機采用三角帶或者同步帶（齒形帶）帶動主動軸齒輪，，同時傳遞給大盤齒輪，從而帶動針筒載著織針運轉，進行編織。主動軸伸到大圓機上面，帶動送紗盤按量輸送紗線。要求傳動機構運轉平穩，無噪音。

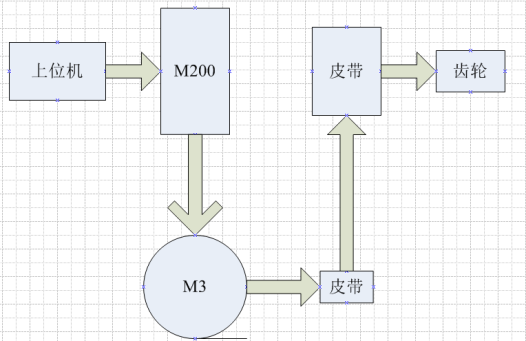

電氣系統圖
四、SKI600變頻控制系統優點
（1）低頻力矩大、輸出平穩，0.5HZ時輸出額定轉矩的150%。
（2）平滑軟啟功能減少設備對電網的沖擊，優越的保護功能大大改善了設備的工藝，提高了產品的質量。
（3）良好的散熱設計，完全滿足設備長期工作在高溫的環境中。
五、技術要求
大圓機行業對于變頻調速裝置的控制功能要求較為簡單,通常是由連接端子來控制起停,模擬量給定頻率或者使用多段速給定頻率。大圓機工作時負載較重,要求點動或者低速運轉要快速,因此機電驅動控制性能方面,這里要求SKI600能夠控制電機低頻時產生較大的低頻轉矩。一般在大圓機應用上,SKI600能夠以無速率傳感器向量控制(也叫開環向量)模式運行,包括機電穩速精度以及低頻大轉矩輸出。
在大圓機運轉中,絕對不能讓電機反轉以及回轉現象,否則針床的針將被折彎甚至斷針。有些大圓機接入單向軸承,可不予考慮。要是系統正反轉完全取決于電機的正反轉控制,則需要設置合理的參數,一方面要設置禁止反轉功能,另外一方面需要直流制動功能。還要注意不能出現失速現象，以免造成斷針等損失。本方案采用模擬量輸入給定頻率。線路簡單（省略）大圓機要求起動時響應要快,低頻大轉矩輸出;停機時要光滑、柔和一些,以保護針床。因此合理設置上表參數是充分發揮圓機性能的保證,原則是通過調節F1-13參數得到最佳的低頻轉矩輸出能力以及降低圓機高速運行的振動，通過調起?？刂?F2組)以及加減速度時間參數(F1組)得到頻率調節的光滑性。

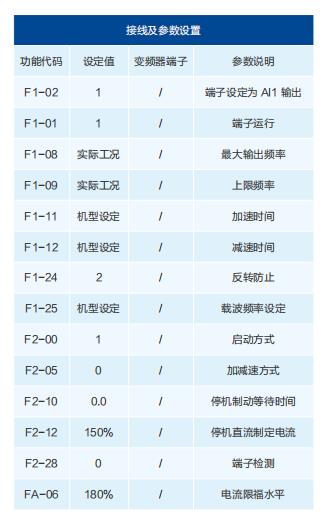

六、參數設置
七、使用效果
SKI600低頻點動輸出方面更為簡單直接，又能克服大多數變頻調速裝置低頻轉矩不足的缺點，既保護了電機設備，又帶來明顯的經濟效益。
良好的散熱設計，完全滿足設備長期工作在高溫的環境中。
PLC的控制加大了設備系統控制的自動化程度。
由于SKI600針織大圓機變頻器的平滑軟啟功能減少設備對電網的沖擊，優越的保護功能大大改善了設備的工藝，提高了產品的質量。
