受如今全球能源緊張的環境影響，光伏產業開始迅速發展。其中杭州三科變頻研發的太陽能光伏SKI650太陽能光伏變頻器得以成功地遠銷國外，除了光伏板在變頻器的搭配下工作效率變得更佳。還因?yàn)樵撎?yáng)能光伏水泵變頻器結合了杭州三科多年的產品研發應用經驗，同時收集世界各地終端客戶所反饋的資料進行改善。在下文中我們將會著重介紹SKI650系列太陽能光伏變頻器應用方案資料。
一、介紹
從太陽能市場和終端用戶中收集反饋信息后，我們得到以下建議：
1、減少光伏板的使用數量
因?yàn)槠胀ǖ奶?yáng)能變頻器需要高直流輸入電壓。
2、支持單相水泵
對于民用水泵，許多電機是單相的，而市場上的許多太陽能光伏變頻器不支持單相，只支持三相。
3、支持AC / PV通道輸入
在夜間，若是沒有PV輸入能量，水泵就會停止工作。而有些項目需要水泵始終保持工作狀態。
4、調試簡易
上一代產品需要修改一些參數才能適用于不同的水泵，而新的變頻器可以自動匹配參數進行工作。
5、支持遙控
用戶可以使用手機應用程序或者網站來監控機器的運行狀態，控制系統啟動或者停止工作。
為了滿足終端用戶的需求，解決市場上光伏水泵變頻器的弊端，杭州三科研發了SKI650變頻器來滿足客戶提出的以上需求。
二、SKI650系列太陽能光伏變頻器的優勢
1、適用于單相或者三相水泵，使用范圍廣。
2、內置MPPT控制器，卓越的MPPT算法適用于各種太陽能板。
3、IP54 控制柜解決方案，此方案可適用于嚴峻的戶外環境，可在戶外直接安裝。
4、支持小于2.2KW的升壓模塊，增加PV輸出電壓。
5、支持光伏輸入和交流電網輸入，無需人工干預即可實現自動切換的功能。
6、擁有水位控制邏輯功能，避免干燥無水運行的狀態，增加滿水位保護功能。
7、啟動平緩，減少對電機的電壓尖脈沖。
8、低啟動電壓和寬輸入電壓范圍為接受多光伏組串配置和不同類型的光伏組件提供了更多的可能性。
9、數字智能控制可靈活調節和設定水泵的轉速范圍。除軟啟動功能外還可提供防雷，過壓，過流，過載等保護功能。
10、支持GPRS模塊，人們可以通過網站平臺或手機應用程序操作系統。
三、光伏

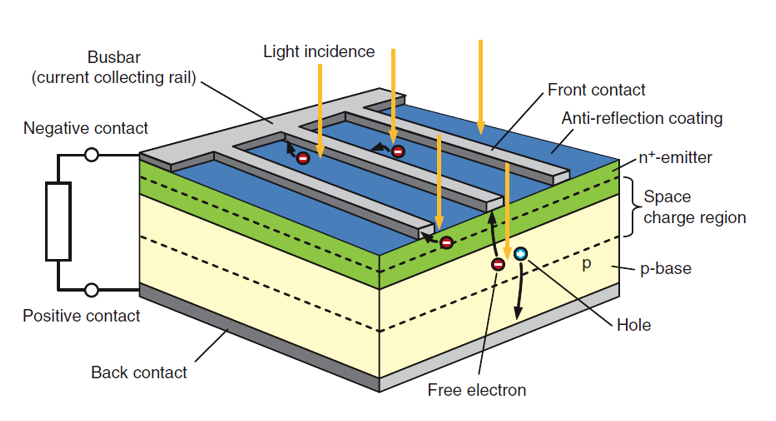

光伏(PV or photovoltaic)，是太陽能光伏發電系統(photovoltaic power system)的簡稱，是一種利用太陽電池半導體材料的光伏效應，將太陽光輻射能直接轉換為電能的一種新型發電系統，有獨立運行和并網運行兩種方式。 同時，太陽能光伏發電系統分類，一種是集中式，如大型西北地面光伏發電系統；一種是分布式（以>6MW為分界），如工商企業廠房屋頂光伏發電系統，民居屋頂光伏發電系統 。
四、杭州三科SKI650太陽能光伏變頻器的兩種解決方案
對于不同功率的水泵，我們提供兩種解決方案。

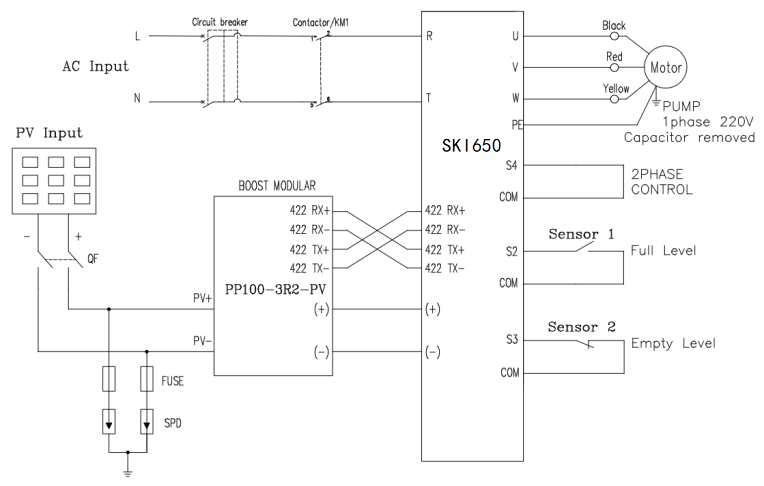

方案一：對于功率小于2.2kW的水泵，解決方案如圖2所示；
圖2 升壓模塊 + SKI650

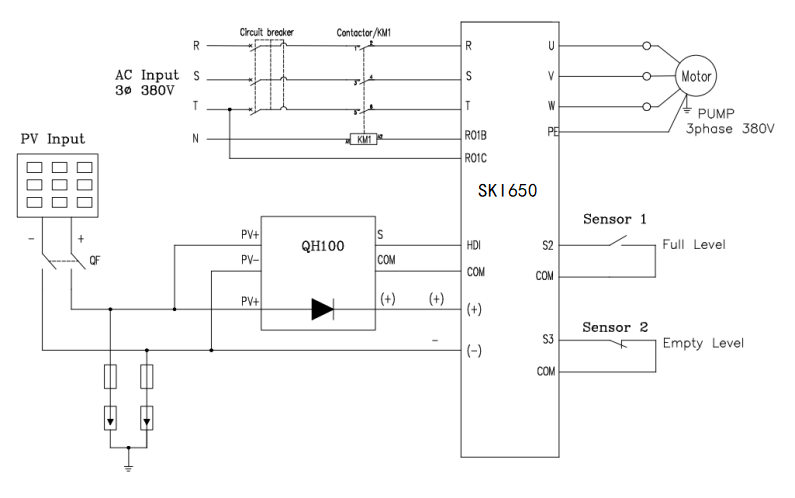

方案二：對于較大功率的水泵，解決方案如圖3所示。
圖3 自動切換模塊+SKI650

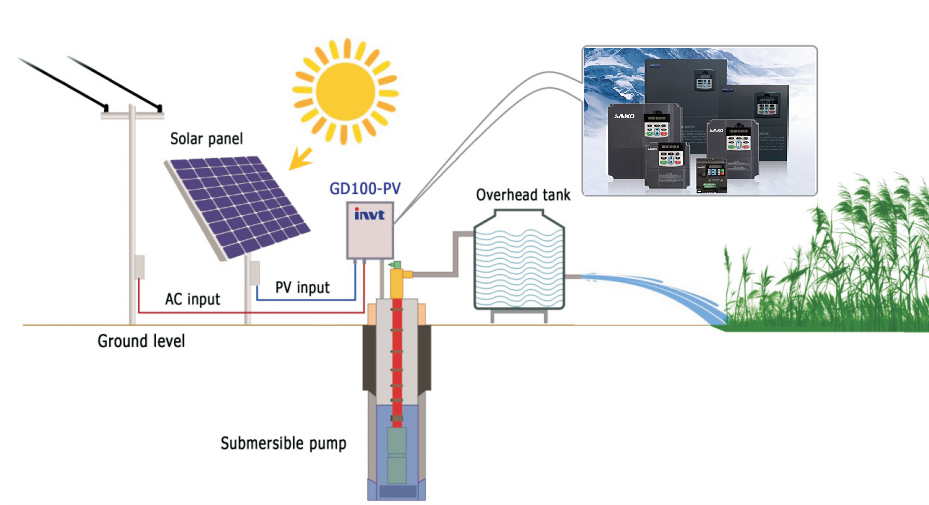

對于功率小于2.2KW的水泵，當我們配置太陽能電池板時，光伏功率是充足的，但是光伏輸出電壓不足，因此需要購買更多的太陽能板來增加光伏電壓。 GD100-PV提供升壓模塊，支持低PV電壓輸入和高直流電電壓輸出以減少光伏板的使用數量。
自動切換模塊可以檢測到電壓表的輸出電壓，將電壓信號發送給SKI650變頻器，變頻器將控制接觸器，打開或關閉交流電輸入。
五、結語
杭州三科SKI650太陽能光伏變頻器集成了許多功能，如降低光伏輸入電壓，直流電源開關和交流電源開關輸入通道的切換，高保護等級 IP54等，此太陽能光伏水頻器在第一次設置參數后，終端用戶無需再維護。
受日落影響，需要變頻器具備能夠檢測出PV電壓小于設定值的功能，三科太陽能光伏變頻器將自動把功率輸入通道由PV轉為交流電網輸入。若是在單PV通道能輸入電壓情況下，那么三科SKI650太陽能光伏變頻器將會在弱光環境下自動休眠，同時會自動在早晨喚醒開始運行。
