隨著變頻調速技術的高速發展，變頻器如今在工業生產和居民生活中的應用也越加廣泛，相應的熟練變頻器的使用和掌握變頻器的基本故障維修對于電力作業人員而言又是一大挑戰，雖然各品牌、各型號的變頻器不盡相同,但只要掌握了變頻器的共性,學會一種變頻器的應用后對其它的變頻器也就觸類旁通了。
由于變頻器的各項參數繁多,我們應該挑選出幾個最基本的參數，并且應該學習掌握這些參數,因?yàn)槎鄶?shù)的參數在我們實際應用中一般都應用不到,可以用其默認值,特別還應學會調整特性參數以更好的讓變頻器工作在最佳狀態。
為了能夠更加清晰直觀地說明問題，我們通過以下具體實例來分析：

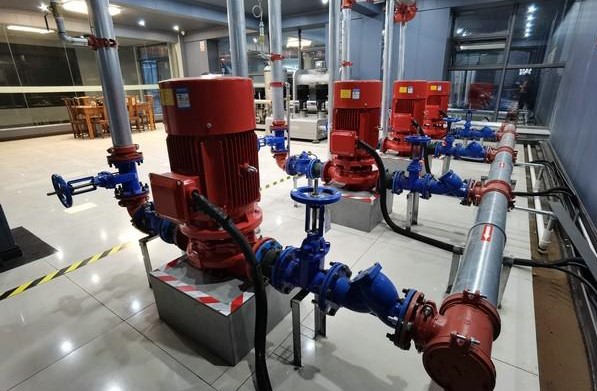

一臺水泵（5KW）做PID 控制,控制水泵出口壓力穩定。
一，設計思路:選用一臺 15KW 具有 PID 功能的變頻器,可以不考慮輸入電抗器,電機速度由設定頻率與泵出口壓力作比較進行 PID 調節,設計應考慮能手 /自動轉換。

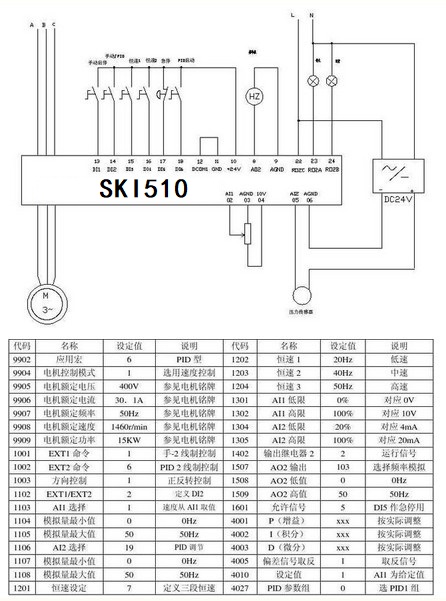

二，變頻器控制回路設計圖:
補充說明：其它參數可用變頻器默認值,改善變頻器及對電機的控制特性,如加、減速, U/F曲線等由調試中按實際運行調節設定; PID 調節參數需實際調試時對40參數組進行修整改善,特別注意的是泵的出口壓力與電機轉速應取反,即壓力高時要求降速。
三，控制原理說明:
1，手動控制時：
將手/自動轉換開關斷開(DI2=0) ,手動轉換開關閉合(DI1=1) ,變頻器將以 AI1為參考控制速度,調整電機轉速。如果需要固定某一頻率點,也可以利用恒速 1(DI3) 、恒 速 2(DI4)開關的組合,得到三段速度,設定為 20Hz 、 40Hz 、 50Hz ,可在參數 1202、 1203、 1204中修改設定頻率。
2，自動作 PID 控制時：
將手/自動轉換開關閉合(DI2=1) ,自動 PID 轉換開關閉合(DI6=1) , 此時 DI1、 DI3、 DI4均不起作用,電機將以 AI1為設定點, AI2為實際值進行 PID 調節,泵出 口壓力高,將會自動降低電機轉速,以降低出口壓力,反之相反。
3，當出現緊急事故時：
可拍下急停按鈕(DI5=0) ,將不允許電機啟動,起到保護作用。電機的速度可由頻率表查看,由 AO2輸出,應注意模擬量與表量程值得對應設定。裝有二個指示燈 、表示電機的運行、停止,由輸出繼電器2的常開常、閉點分別取得信號。
四、結語
三科SKI510系列水泵變頻器，是運用前沿新技術，專們針對水泵恒壓節能控制開發設計，可應用于：恒壓供水 、消防設備 、樓宇供水 、環保設備 、水處理設備、環境工程等領域
