一、前言
拉絲機在拉絲方式上可以分為直拉式和水箱式，也可以根據線徑和粗細分為大拉絲機、中拉絲機、薄拉絲機和微拉絲機，都是由拉伸和收線兩部分組成。為了提高產量、質量，降低電纜成本，拉絲機一般改為雙變頻或多變頻恒張力控制，但目前大部分變頻同步控制一般采用外置PID控制器的控制方式。這種方式的缺點是:PID控制器的控制參數調試?yán)щy，價格昂貴，容易損壞；模擬量在傳輸過程中存在衰減和漂移的問題，維修維護成本相對較高。但使用拉絲機變頻器的話，在操作方面更為方便點。
？
二、拉絲機簡介及工作原理。

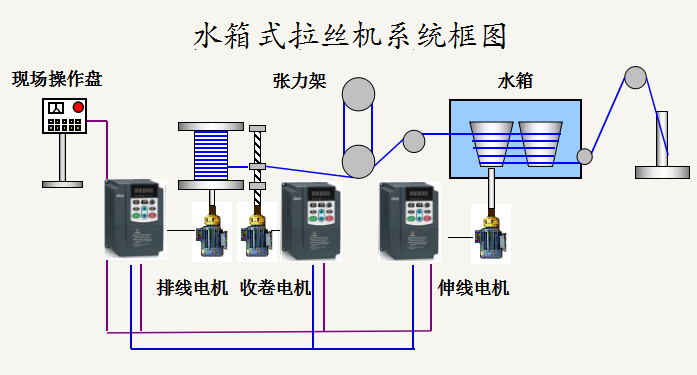

1、水箱拉絲機簡介：
水箱拉絲機又稱濕式拉絲機，其拉絲過程是在水箱中進行的，可以有效地消散鋼絲拉絲和鋼絲在滾筒上滑動產生的熱量，適用于小規格鋼絲的生產。
2、水箱拉絲機的工作原理：
(1)主機拖動塔輪，通過模具的大入口和小出口，完成粗線變細線的過程。
(2)通過與拉桿連接的電位器將張力轉換成0-10V電信號。
(3)繞線變頻有自己的繞線直徑計算功能，即隨著繞線越來越多，繞線速度會自動降低，并結合張力反饋電壓進行PID運算，保持繞線張力恒定。

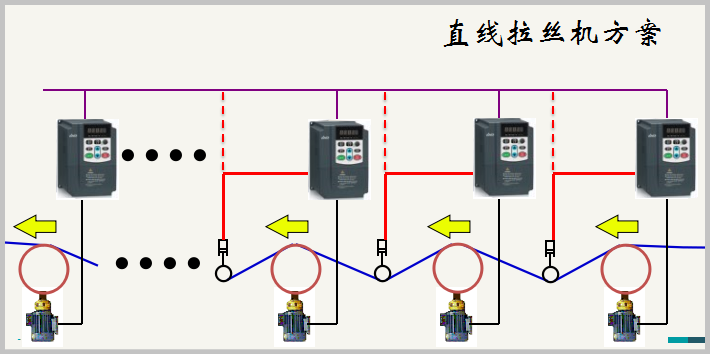

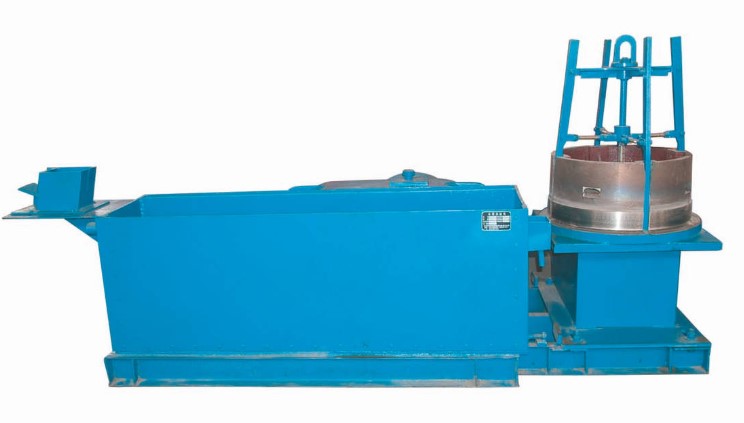

3、直線拉絲機簡介：
直線拉絲機是由幾個拉絲頭組成的小型連續生產設備。通過分步拉拔，鋼絲可以一次冷拉至所需規格，工作效率相對較高。但由于每個拉絲階段后線徑都在變化，所以每個拉絲頭的工作線速度也要變化，其特點是多拉絲頭、多變頻、多PID調節。
4、直拉絲機原理:
(1)直線拉絲機的工作原理是控制每一個卷筒的金屬流量始終相等。
(2)利用位移傳感器檢測拉絲模的磨損、電機轉速的波動和線厚不均的擾動，并采用PID算法進行補償。
(3)以最后一個卷筒的速度為主給定值，通過面積縮減率和傳動比計算出其他卷筒的給定值。

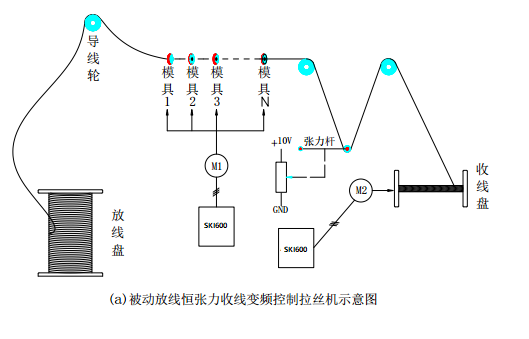

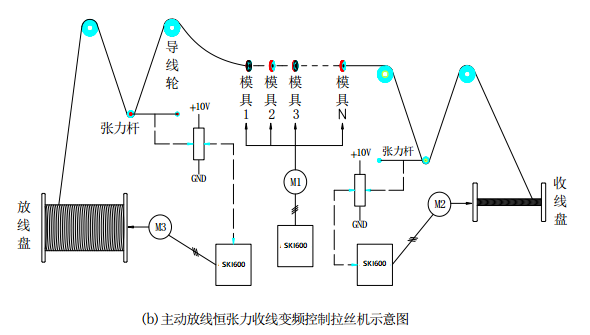

三、拉絲機系統方案原理圖
四、拉絲機變頻調速工藝要求。
(1)超低頻扭矩，動態響應特性快，穩態精度超穩定，無抖動和顫抖。
(2)將所有張力控制算法集成到VFD中，同時將拉絲機的特殊功能集成到VFD中，無需外圍控制電
路即可實現復雜拉絲機的所有控制功能。
(3)主機啟停時絕不允許出現斷線現象。斷開時，應發出警報并緊急停止。
(4)運行穩定。正常運行時，擺動桿不允許碰撞上下限，各階段的拉拔流量可以同時保持不變。
(5)停機時保持同步連續，始終保持各級線速度的比例關系。
(6)VFD集成了拉絲機的多套特殊參數，直接調用相應的參數，無需客戶逐個設置參數。
五、SKI600在拉絲機上應用的特點：
(1)獨有的輥徑系數自動計算功能。
隨著繞組直徑的不斷增大，繞線機的輸出頻率需要不斷降低。SKI600特別配備卷繞直徑計算功能，可動態、實時、自動計算繞線機當前卷繞直徑，從而在恒張力下達到最佳卷繞效果。
(2)線圈直徑系數K1的增量。
運行時，當張力平衡桿偏離中心位置時，卷繞直徑系數K1的自動計算功能開始。為了保證高、中、低速時的張力穩定性，擺桿的不同位置偏差對應不同的卷徑系數K1增量，不同系統的卷徑變化率不同。通過調整K1增量，可以實現線圈直徑的精確計算。
(3)強大的線圈直徑計算方法。
卷繞直徑的自動計算是保證繞線機在擺桿中心附近平穩運行的一個非常重要的功能。中繞組直徑的自動計算方法有兩種:線速度法和厚度積分法。從而保證張力控制的性能更加完善。
(4)線圈直徑復位(手動/自動)。
在相同的線速度下，繞線機的輸出頻率在全直徑和空直徑之間有很大的不同。為了使繞線機和主機的線速度同步，更換繞組時應重新設置繞組直徑。使用輥徑自動復位功能時，每次停機后，輥徑系數K1自動復位。停電或緊急停機后，應使用手動繞組直徑復位功能，即外部多功能端子應定義為繞組直徑復位端子。
(5)摩擦補償。
內置靜摩擦補償、滑動摩擦補償模塊，從而保證克服摩擦而做功，使系統效果更加完美。
六、推薦的連接模式。
以下連接方式以SKI600系列產品為例。
(1)啟動開關與主機的X3端子連接(出廠值為正轉點動)。
(2)外部端子啟動開關與主機X1連接。
(3)線速電位器連接拉絲機(主機)的+10V、VS1、GND。
(4)主機的模擬輸出AO1端子和GND端子與繞線機的VS端子和GND端子連接。
(5)短接控制面板上的跳線端子J2。
(6)拉桿的電位器連接SKI600的+10V、AI、GND端子。

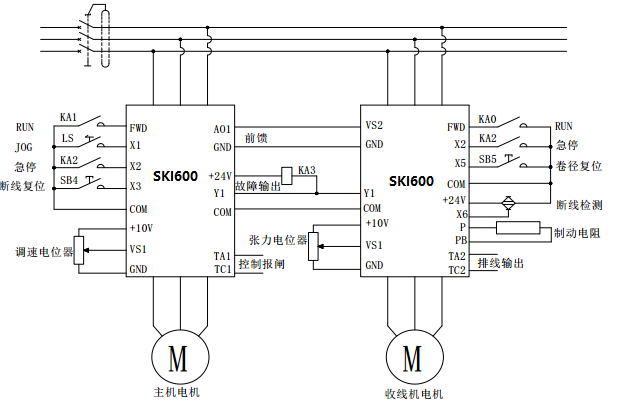

推薦的接線如下圖所示:
張力平衡桿的反饋值與上圖所示的SKI600系列拉絲機的特殊型號連接后，將張力桿向收線時張力桿擺動的方向移動，同時監測PID反饋信號(C-09)，其值應由小到大變化，一般為0.0% ~ 100.0%。如果不在此范圍內，需要改變張力電位器的位置，使中心點在50.0%左右，張力電位器應為360°高精度電位器；如果電動方式的調節比較麻煩，也可以直接將拉桿提升到收線張力保證的物理中間高度位置，然后將電位器的反饋值設置為50.0%。這種設置方法是為了保證張力產生偏差后，正偏差和負偏差都能通過拉桿獲得相同位置距離的偏差緩沖儲能。

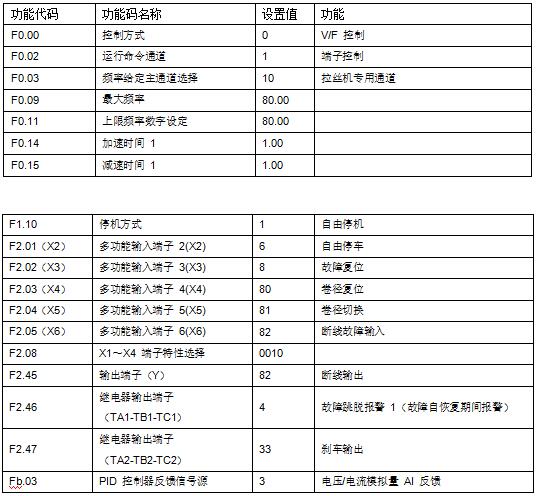

七、拉絲機(SKI600)推薦參數。
水箱式雙變頻主機(拉絲機)推薦參數。
水箱式雙頻繞線機推薦參數。
注:以上推薦參數值可能不適合某些特殊工況，使用時應根據現場情況進行調整。
八、調試
（1）主機與繞線機的連接。
主機變頻器的輸出頻率通過可編程模擬輸出端口A01和GND端子與收線變頻器的電流輸入端口AS和GND相連。作為收線的前饋頻率，主機VFD的輸出頻率與收線內部計算的PID調節共同作用，保證收線和收線的張力恒定。
（2）收線機的反饋接線。
張力平衡桿的電位器三端接收線VFD的+10V、AI、GND，分別根據擺桿最高位置反饋電壓和最低位置反饋電壓設置[[F3.06]]和[[F3.08]]，保證擺桿處于中間位置時PID反饋值為50%。反饋電位計應為360°高精度電位計。
（3）制動電阻器接線。
為了保證收線和收線的張力恒定，收線端的VFD需要在短時間內加速和減速。高速減速時，線性電壓會上升。為了確保正常運行，需要一個外部制動電阻。制動電阻的阻值和功率請參考AC200系列變頻調速器的用戶手冊。制動電阻接SKI600系列拉絲機專用產品(+)和PB。
（4）斷線檢測功能。
當張力反饋值小于PID斷線檢測的下限值[FF.20]或超過PID斷線檢測的上限值[FF.21]并持續到[FF.24]設定的時間時，VFD應按照[FF.25]選擇的方式進行相應的處理。報警下限[FF.20]:設置拉絲機PID斷線檢測的下限。當反饋信號小于斷線報警下限并持續[ff。24]斷線檢測和判斷延時，則認為拉絲機斷線。斷線報警上限[FF.21]:設置拉絲機PID斷線檢測的上限。當反饋信號超過斷線報警上限并持續[[FF.24]]斷線檢測判斷延時，則認為拉絲機斷線。斷線檢測判斷延時[FF.24]:為避免斷線誤報。
當系統檢測到斷線時，通過斷線檢測判斷延時后，會上報斷線故障。分解動作模式:0。自由關閉和報警；1.只有斷線故障端子動作，當檢測到斷線時，它會繼續運行。同時，如果多功能輸出端子設置為斷開輸出，將立即輸出有效信號。
為避免啟動或關機時誤報警，可設置在啟動操作超過設定時間[[FF.22]]且輸出頻率高于設定頻率[[FF.23]]后啟動斷線檢測功能。
如果檢測到斷開，自由停機并報告“緊急PID”故障。如果[[FF.25]]設置為1，斷開故障將在[[FF.27]]設置的時間后自動復位。
（5）制動控制。
當從機停止時，輸出制動信號(由選定的輸出端輸出)，并在[FF.29]設定的時間后立即停止輸出。在制動信號輸出期間，如果運行命令有效，立即停止制動。
