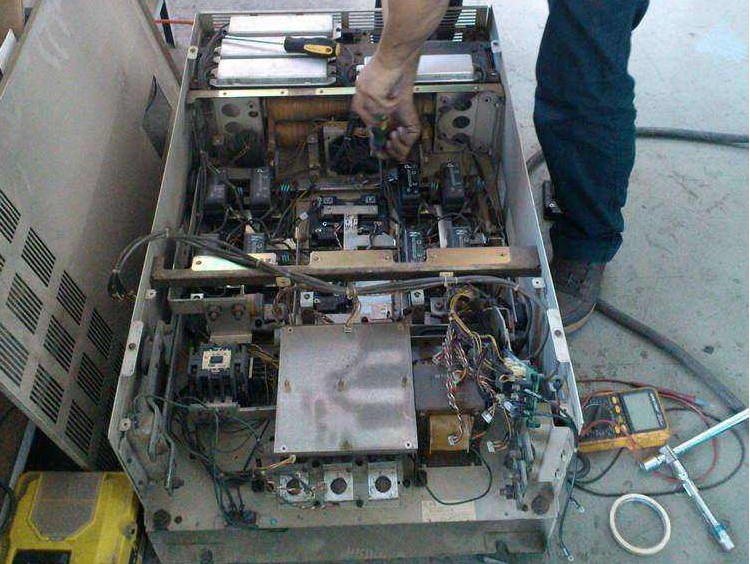

在維修變頻器時尤其是在電路維修中，在將驅動器電路與主電路松掉維修的全過程中，常常遇到OC故障報警狀況，而這時變頻器處在故障維護情況，單脈沖傳送安全通道被關掉，那么單脈沖傳送安全通道、驅動器IC電路是不是能一切正常工作中呢？這就必須采取一定的有效措施，臨時先屏蔽掉OC報警，便于檢測單脈沖傳送安全通道的故障。
文中以選用PC929驅動器IC的電路為例子（見圖1），討論一下OC故障信號的特點以及屏蔽掉方式。曾有許多網民發帖了解這個問題，在這兒算作較為全方位的做一個回應。
選用PC929驅動器IC的驅動器電路，因?yàn)榫邆銲GBT通斷管損耗檢測和OC故障報警作用，在連接開關電源驅動板和MCU電腦主板，使驅動器電路與IGBT相擺脫的情況下開展維修時，PC923的鍵入端一旦脈沖信號信號，因VT1未連接電路中，電路c點一直維持上拉電阻情況，不可以考慮PC929內部IGBT維護電路的“IGBT一切正常啟用”檢測信號鍵入的規定，PC2即向MCU電腦主板送出OC報警信號，使MCU電腦主板中斷單脈沖信號的輸出，使維修者沒法檢測和分辨單脈沖傳送安全通道（含驅動器IC電路）是不是一切正常。
大家先看一下OC故障的形成機制，再從而尋找屏蔽掉OC故障的方式。
1、OC信號的特點、來源于及緣故
OC信號的特點：
由PC929內部的IGBT維護電路的電路特點得知，IGBT維護電路可等效電路為2鍵入端跟門電路，邏輯性表達式為AB=Y。在A、B端雙路鍵入信號均為上拉電阻時，輸出端Y端為上拉電阻時，輸出OC信號。
OC信號的形成標準：
1）驅動器IC處在單脈沖傳送情況，有一切正常單脈沖信號鍵入，鍵入端11腳也是有一切正常單脈沖信號輸出；2）OC故障檢測信號鍵入端9腳另外為上拉電阻。考慮內部IGBT維護電路的OC信號輸出姿勢標準，從8腳輸出OC信號。
OC信號的“暫態”特點：
PC929的輸出OC信號，經光耦合器開展光電轉換和防護后，傳送至MCU電腦主板電路，MCU接納OC信號后，分辨IGBT出現比較嚴重負載故障，故終止單脈沖信號的傳送，另外在實際操作顯示信息控制面板得出OC故障報警（顯示信息OC或SC故障編碼）；接著，PC929內部IGBT維護電路因A端信號為低電頻，AB=Y的邏輯順序已不創立，OC信號隨著消退。
這表明PC929輸出的OC信號是一個“暫態信號”，并不是在故障產生后一直“維持住”的。當變頻器執行OC報警、關機維護姿勢后，我們在驅動器電路（參照圖5-14）PC929的8腳或PC2的輸出端4腳，并不可以測到OC信號——OC信號輸出時主要表現為-9V*低電頻和0V低電頻，這時驅動器IC的報警全過程早已完畢。
變頻器使用說明以對OC故障的注解：
過電流量，變頻器輸出電流量超額定電流的200%；變頻器輸出側（負荷）短路故障；功率模塊短路故障。但一般對驅動器電路出現異常而致的OC故障、電壓互感器檢測電路出現異常亂報OC故障，未作提醒。
OC信號的2個來源于：
一般，OC報警的信號來源于有兩個：
1）驅動器IC報警，一般啟動全過程中，檢測到IGBT的比較嚴重過電流（過電流量為額定值工作中電流量1.5~2倍之上）情況時，輸出OC信號；
2）電流量檢測電路（指系由輸出電壓互感器取樣的電流量信號）給出的OC信號。在關機情況，因電流量檢測電路自身故障（如電壓互感器毀壞）造成誤報警信號，在運作情況，比較嚴重過電流或三相電流比較嚴重不平衡時，給出OC信號。
那么OC故障報警時，最先應區別是驅動器IC電路報警還是電流量檢測電路報警。一般來說，驅動器IC電路較為比較好找，電路總面積大較醒目，且便于采用報警屏蔽掉對策；電流量檢測電路通常集中化于MCU電腦主板，搜索較為費勁，屏蔽其信號也較為艱難。因此常常采用先清除動IC報OC故障的很有可能，再維修電流量檢測電路的方式，尋找OC報警信號來源于。若消除驅動器IC的OC報警后，變頻器顯示信息與實際操作均一切正常，表明OC故障由動IC給出，須查驗?zāi)孀冸娫措娐芳膀?qū)動器電路自身的故障。若變頻器仍報OC故障，則應查驗電流量檢測電路。
那麼如何判斷是驅動器IC給出了OC信號呢？當將某路驅動器IC電路的OC報警信號屏蔽掉，使其已不考慮OC報警標準，變頻器隨著已不給出OC故障，表明OC故障就是由該路驅動器IC電路所給出。
OC報警的緣故：
1）驅動器供電系統的負載能力差，使IGBT的通斷管損耗擴大；2）驅動器IC或外接輸出功率初成欠佳，驅動器工作能力下降，使IGBT欠鼓勵通斷電阻器增大；3）IGBT毀壞或特性下降，導全都電阻器增大；4）驅動器IC電路誤報警。
OC報警異常：
PC929內部IGBT管損耗檢測電路自身出現異常，則會使PC929在變頻器通電后即亂報OC故障，并且這一不正確的報警情況是能夠檢測到的。如8腳內部晶體三極管V3出現短路故障故障，則通電后，則變頻器通電后，光耦合器PC2即造成鍵入電流量，輸出端4腳變成0V低電頻，向MCU給出OC故障；
OC報警無效：
PC929外界IGBT管損耗檢測電路自身出現異常，如二極管D1短路，對IGBT通斷管損耗檢測無效，則在故障時不可以進行一切正常檢測與報警每日任務，很有可能會導致IGBT的過電流量而毀壞。
2、OC信號的屏蔽掉方式
要想臨時消除驅動器電路的OC信號報警，基礎方式有3個：
1）斷開OC輸出信號的傳送
臨時接線光耦合器PC2的鍵入端1、2腳，使PC2終止信號輸出；將R11與電路臨時松掉（焊脫），使PC2喪失鍵入電流量終止報警工作中；將PC929的OC報警信號輸出端8腳臨時與電路板松掉；將PC2的信號輸出端4腳松掉。
2）斷開IGBT管損耗檢測信號鍵入電路將R7、或D3臨時焊開，使IGBT檢測鍵入信號控制回路終斷，強制性內部IGBT維護電路不姿勢。
3）“人為因素形成IGBT一切正常啟用信號”
a、將圖5-14中的a、b加用接線，將要二極管D1的負級與驅動器供電系統的0V*點接線，等同于將所驅動器IGBT的C、E非常短接，使c點電位差變成0V*低電頻，考慮PC929內部IGBT維護電路對“IGBT一切正常啟用”檢測信號鍵入的規定；
b、將圖5-14中的c點與供電系統-9V*點接線，使PC929的9腳鍵入信號維持為低電頻，考慮一切正常檢測信號的鍵入規定。
c、小輸出功率變頻器，假如一體化功率模塊已擺脫電路板，還可以將主接線端子U、N端臨時接線，做到屏蔽掉OC報警信號的目的。
信號屏蔽掉方式有多種多樣，都能做到消除OC報警的規定，可據實際操作便捷等詳細情況而執行。創作者自己習慣選用“人為因素形成IGBT一切正常啟用信號”的方式，不用將元器件焊離電路，方式簡單。使MCU電腦主板和驅動器電路均處在單脈沖信號的一切正常傳送情況，便于于對驅動器電路的維修。
留意：在變頻器維修結束后，一定要將“臨時短布線”消除，恢復正常電路情況；應用“接線方式”，應在電路無短路故障故障的風險——只在信號控制回路開展，保證 無短路容量造成——的狀況下開展。
