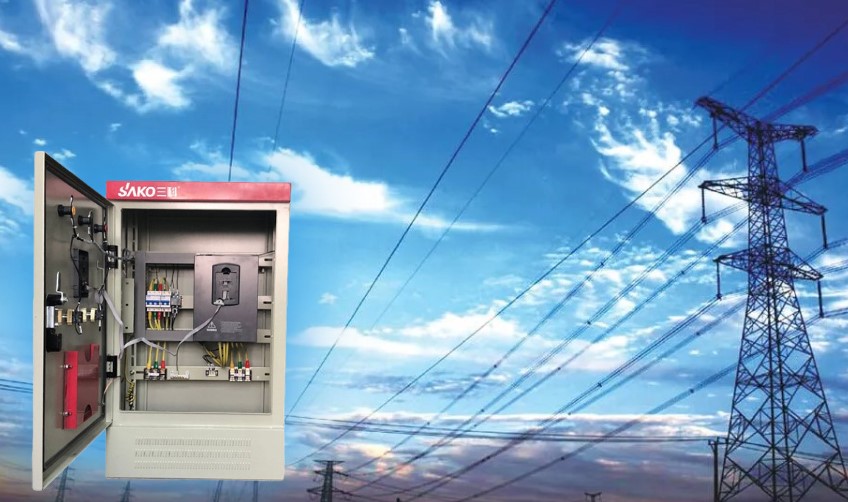

在變頻控制柜中，PLC的模擬量通常是用于控制多臺變頻器（（Variable-frequency Drive，VFD））因?yàn)閂FD本身產生強干擾信號，模擬量的抗干擾能力與數字量不同。所以，為了最大程度的消除VFD對模擬量的干擾，在接線和接地上要采取更加嚴格的措施。
一、關于布線
1.信號線和電源線必須分開布線。
當模擬信號用于遙控VFD時，為了減少來自VFD和其他設備的模擬干擾，請將控制VFD的信號線與高壓電路(主電路和順序控制電路)分開。距離應該在30cm以上。即使在控制柜中，也應保持這種布線規范。該信號和VFD之間的控制回路的最大長度不得超過50m。
2.信號線和電源線必須分別放在不同的金屬管或金屬軟管中。
由于水系統中的兩臺VFD分別距離控制柜30m和20m，連接PLC和VFD s的信號線如果不放在金屬管內，很容易受到VFD s和外部設備的干擾；同時，由于VFD沒有內置電抗器，因此VFD的輸入輸出電源線會對外界產生強干擾，所以放置信號線的金屬管或金屬軟管要一直延伸到VFD的控制端，以保證信號線與電源線完全隔離。
3.模擬控制信號線應采用雙絞屏蔽線，線規格為0.5 ~ 2mm 2。接線時，必須
需要注意的是，電纜剝線要盡量短(5-7mm左右)，剝線后的屏蔽層要用絕緣膠帶包裹，防止屏蔽線與其他設備接觸，造成干擾。
4.為了提高布線的簡單性和可靠性，建議在信號線上使用壓線桿端子。按照以下步驟選擇壓接端子:
5.如果沒有使用壓線端子，請注意:
二、關于接地
1.VFD的接地應與PLC控制電路隔離。在不能保證隔離接地的情況下，為了減少VFD對控制器的干擾，控制回路的接地可以浮動，但VFD必須可靠接地。在控制系統中，建議模擬信號線的屏蔽線兩端懸空。同時，由于PLC和VFD共用裝置上的同一接地，建議PLC單獨接地或盡可能與裝置的接地隔離。
2.VFD的接地
400V級:c級接地(接地電阻低于10ω)。
不要與焊機和動力設備共用接地線。
接地線應符合電氣設備技術標準中規定的線徑規格。
比如35KW VFD接地線直徑建議為22mm2，87KW接地線直徑建議為50mm2。
接地線應盡可能短。由于VFD產生的漏電流，當離接地點太遠時，接地端的電位不穩定。
當使用兩個以上VFD時，不要用接地線形成回路。如圖所示:
3.VFD與電機的接線距離。
當VFD與電機之間的接線距離較長時，電纜的高次諧波泄漏電流會對VFD和外圍設備產生不利影響。因此，為了降低VFD的干擾，需要調整VFD的載頻。
