一、導言

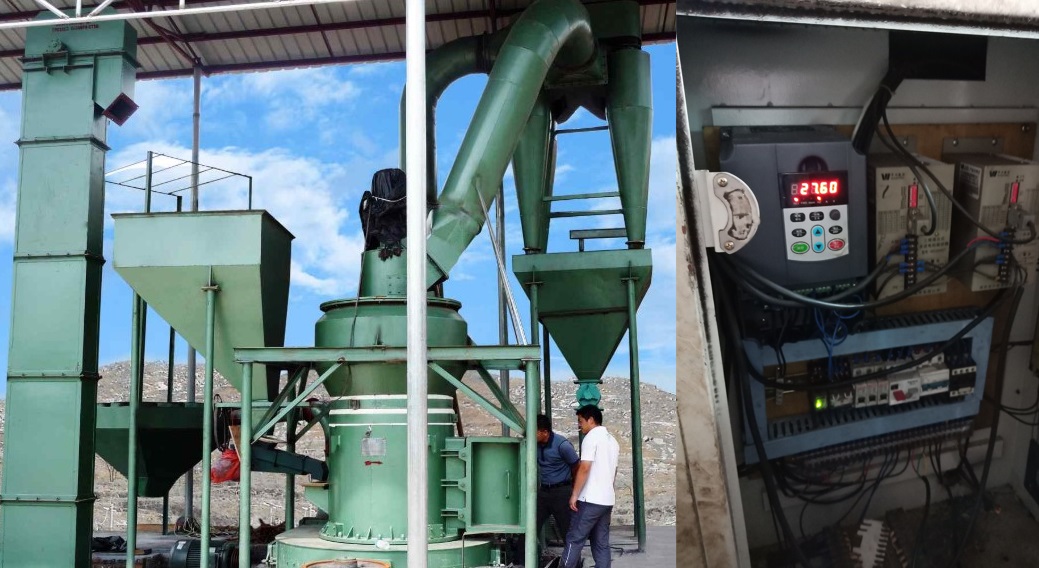

近年來，隨著建材行業的快速發展，行業內的市場競爭日益激烈，降低制造成本成為行業內企業的迫切需求。接下來，我們將重點介紹SKI600通用變頻器在該領域的應用，并講解變頻磨的實際應用案例。該方案不僅可以為企業提高生產效率，還可以大大降低生產成本，能夠?yàn)榭蛻魩砜捎^的效益增長。
二、運行工藝介紹及節能可行性分析
1.工藝介紹

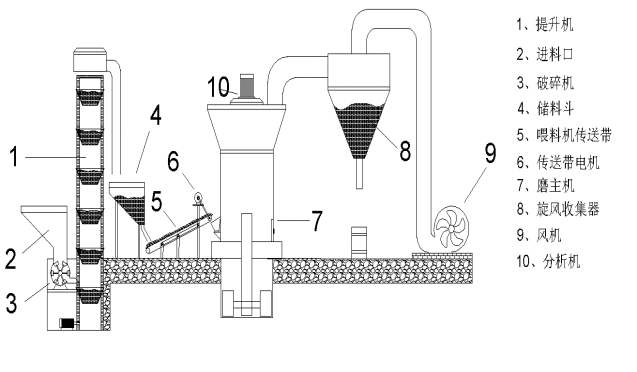

如上圖所示，磨制粉機工作時，待磨碎的原料先由提升機輸送到罩殼側面的進料斗，再由進料斗加入主機。主機研磨原料。風機將主機研磨后的原料吹至研磨室上方的分析儀進行分選。細、粗原料落入研磨室重新研磨。細度網格的原料隨風流進入旋風收集器，收集后從出粉口排出，得到成品。氣流從大旋風收集器上端的回氣管返回風機，形成循環氣路，在負壓下流動。循環氣路增加的風量通過風機與主機之間的廢氣管道排出，進入小旋風收集器進行凈化處理。
2.節能分析
根據以上生產工藝分析，主要損失來源如下:
1)設計余量損耗:設計中一般考慮共享，設計是以最大容量為基礎，因此存在“大馬拉小車”的現象，造成電能的極大浪費。
2)人工損耗:由于生產過程中原材料的種類和尺寸不同，不可能以相同的速度進料。不進行變頻改造時，設備的進料速度需要專人隨時操作。喂食過多或過少經常發生。喂入過多會造成主機熄火，喂入過少會降低產量，這樣會浪費勞動力，影響產量。
3)機械損耗:不進行變頻改造時，電機一般采用大功率電機的星三角降壓啟動。與變頻改造相比，啟動電流大，啟動時對電網影響大，速度無法調節，設備噪音大，機械壽命短。
三、控制方案
根據變頻磨制粉機的工藝特點，用戶選擇了杭州三科生產的SKI600系列產品及配套的系統控制方案，具體方案如下:
1.主機和給料機的聯動控制
主機和給料機由變頻器控制，變頻器輸出模擬4-20ma信號，根據主機的運行電流控制給料機電機的運行頻率，使系統在不熄火的情況下，以最大能力運行。
主機的變頻模擬輸出FM1設置為電流模式，與饋線的變頻模擬輸入V2連接，作為饋線的反饋信號。當主機電流增加時，F(xiàn)M1的輸出電流增加，然后反饋給饋線進行變頻。饋線變頻的輸入通道V2變?yōu)樨?fù)反饋。隨著饋線變頻V2值的增加，變頻器的頻率降低，電機轉速變慢，饋電速度降低，從而緩解主機的內部負載。相反，當主機電流降低時，進給速度變快，進給量增加。
2.主風扇控制
風機配有變頻器根據實際生產情況調節頻率，智能儀表還根據風機的實際電流控制給料機電機的運行頻率，實現雙重安全，防止主機熄火。
由于生產過程中原料細度的不確定性，當原料為細粉時，主機的負荷相對較輕，相對電流會下降，然后給料機的速度會增加，主機內堆積的物料會增加。由于風機風量有限，不能及時將地面細料吹出料倉，進而發生物料堵塞，風機電流減小。當下降到一定值時，智能儀表繼電器將關閉，進入風機控制模式。喂料機變?yōu)槎嗨傩盘?hào)，速度下降到一個固定值，減緩喂料速度，減輕風機負荷。此時，風機的電流會隨著給料的減少而緩慢上升。當上升到一定值時，電流繼電器的開關信號將被釋放，回到主機控制模式。
3.啟動和關閉過程控制
為了防止在啟動和關閉期間材料堵塞和設備損壞，操作過程必須如下:
啟動過程:提升機→分析儀→風機→主機→給料機
停機過程:進料帶→主機→風機→分析儀→提升機

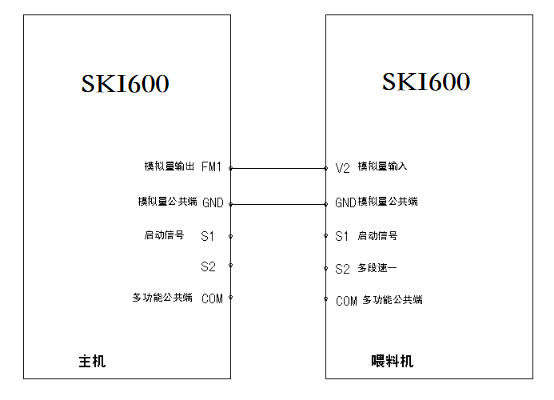

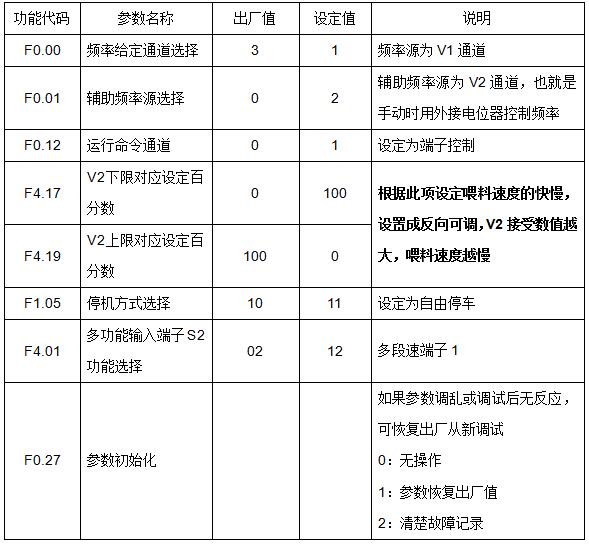

四、系統布線和主要參數設置
五、變頻升級方案優勢
通過監控主機電流來控制進給速度，系統響應快速穩定。
整套設備的啟動電流抑制能力強，有效避免了變壓器容量不足造成的設備啟動困難；
多速和模擬信號雙重選擇功能，方便滿足不同工序?qū)ぷ黝l率的要求；
整套設備全自動化運行，無需人工監督，節省人力，提高產量和直接經濟效益20%~30%。
