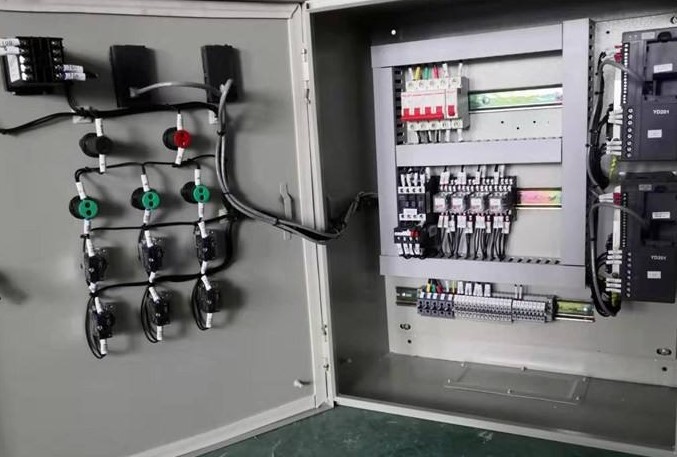

PLC控制柜的部件一般包括:空氣開關、PLC、24v直流電源、繼電器和端子等。主要應用于恒壓供水、空壓機、風機水泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等領域。
安裝控制柜的注意事項
1.確保控制柜內所有設備接地良好，最好使用短粗接線連接到接地母線電纜，防止出現安全問題。任何與變頻器相連的設備都要一起接地，接地也要用短粗的導線，這樣設備才能更好的使用。
2.控制柜在運行時，一般處于噪聲敏感的環境，可以使用濾波器來減少干擾，達到低噪聲的效果。但是，在安裝過濾器時，我們應該注意過濾器和安裝板之間的良好接觸。3.最好從一側進入控制柜的信號線，以免線路混亂，影響使用。信號電纜的屏蔽層兩端接地。如果沒有必要，最好不要使用長電纜?？刂乒裰械哪M信號和數字信號傳輸應分開屏蔽和布線。不要在同一電纜槽中使用信號，這會影響信號傳輸。
4.控制柜的電機電纜應獨立走線，避免與其他電纜長距離走線。如果控制電纜與電力電纜交叉，最好做成90度交角，以保證電纜的長期使用，否則會影響一些設備的運行。
5.控制柜內的接地組和導電棒應在橫梁上，靠近電纜壓蓋，以保護電纜的連通性，實現信號傳輸。
6.裝有監視器的面板不能安裝在電纜附近，如變壓器、接觸器等。，因為它們會產生強磁場而影響顯示器的正常使用。
7.控制柜的控制部件和電源部件必須分開安裝，因為不同的部件有不同的安裝要求。如果它們安裝在一起，很容易安裝不正確的組件。
自動控制柜是指一整套能夠控制電機和開關的控制柜、電控柜。也可稱為PLC控制柜、PLC配電柜。
