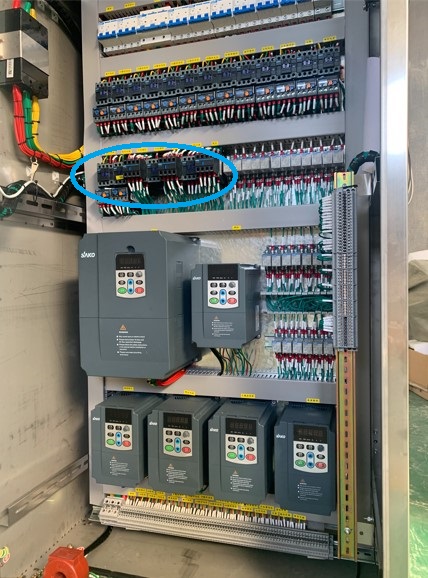

無論是普通車床的簡易電氣控制柜，還是數控機床的電氣控制柜，亦或是變頻柜以及其它類型在內的電氣控制柜，無一例外都會有接線端子。你知道這是為什么嗎？那么接下來我將根據自己的理解，說說為什么需要將端子板放在控制柜內吧。
我認為將接線板放在控制柜中有以下幾個原因。
第一個原因是整個電氣控制系統接線過程的需要。
我們知道，電氣控制回路的接線規定，控制柜內外的信號線、控制線、電源線在與控制柜內部的設備連接時，需要通過接線端子進行轉接，不能直接用導線連接。這樣，通過端子板連接控制柜內外的設備時，你會覺得接線很漂亮。安全可靠。
第二個原因是控制柜內設置了端子板，提高了設備安裝效率。
電氣設備按照功能模塊化安裝，控制柜內的設備與柜外的設備同時安裝，這樣控制柜內外的設備接線會通過端子排進行瞬時對接，大大提高設備安裝效率。
第三個原因是為了方便電控系統的后期維護和維修而設置的。
因?yàn)楦鞣N繼電器，變頻器，PLC等。一般都安裝在控制柜內，各種行程開關、傳感器、步進電機、伺服電機等驅動裝置都安裝在控制柜外。所有這些設備都需要各種導線來傳輸信號。在維修這些設備時，可以通過端子排上的標簽快速找到需要檢測的端子點，提高了維修或維護的工作效率。
