由于控制柜的主電路(開關動作)的非線性，而且需要考慮到變頻器本身就是一個諧波干擾源，而其外圍控制電路是一個低能弱信號電路，容易受到其他器件的干擾，導致變頻器本身及其外圍器件工作不正常。因此，在安裝和使用變頻器時，必須對控制回路采取抗干擾措施。
1.變頻器的基本控制環路
變頻器與外部進行信號通信有兩種基本電路:模擬和數字:
① 4 ~ 20mA電流信號回路(模擬)；1 ~ 5v/0 ~ 5v電壓信號回路(模擬)。
②開關信號電路、變頻器的啟停指令、正反轉指令等。(數字)。外部控制命令信號被引導通過基本回路，進入變頻器的同時干擾源會對其回路產生干擾電位，控制電纜作為媒體侵入變頻器。
二、干擾的基本類型及抗干擾措施
(1)靜電耦合干擾:是指控制電纜與周圍電氣電路之間的靜電電容耦合，導致電纜中的電位。
措施:當距離干擾源電纜的距離增加到40倍導體直徑以上時，干擾程度不明顯。設置在兩根電纜之間
設置屏蔽導體，然后將屏蔽導體接地。
(2)靜電感應干擾:是指周圍電氣回路產生的磁通變化在電纜中感應出的電位。干擾的大小取決于干擾源的功率。
電纜產生的磁通量、控制電纜形成的閉環區域以及干擾電纜和控制電纜之間的相對角度。
措施:一般控制電纜與主回路電纜或其他電力電纜分開敷設，分開距離一般大于30cm(最小為10cm)，分離困難時，通過鐵管敷設控制電纜?？刂茖?dǎo)線的絞合間距越小，敷設路徑越短，電阻越小干涉效果越好。
(3)無線電波干擾:指控制電纜成為天線，外界無線電波在電纜中產生電位。
措施:如(1)和(2)所述。必要時將變頻器放入鐵盒中進行電波屏蔽，屏蔽用的鐵盒要接地。
(4)接觸不良干擾:是指變頻器控制電纜的電觸點和繼電器接觸不良，電阻發生變化而引起的電纜中的干擾。
措施:繼電器采用并聯觸點繼電器或鍍金觸點繼電器或密封繼電器。纜繩應定期拉緊和加固。
(5)電力線路傳導干擾:各種用電設備從同一供電系統獲得電力時，供電系統中其他設備直接發電。
措施:變頻器的控制電源由另一系統供電，在控制電源的輸入側安裝線路濾波器或隔離變壓器，并
屏蔽接地。
(6)接地干擾:指機體接地和信號接地。對于弱電電路和任何不合理的接地，都會產生干擾，例如設置兩個以上的接地點，接地點會產生電位差，造成干擾。
措施:給定速度的控制電纜一點接地，第一根地線作為信號通路。電纜的接地在變頻器 side。線路，使用專用接地端子，不與其他接地端子共用，盡量降低接地端子引線點的電阻，一般不會很大。
100ω時。
三、其他需要注意的事項

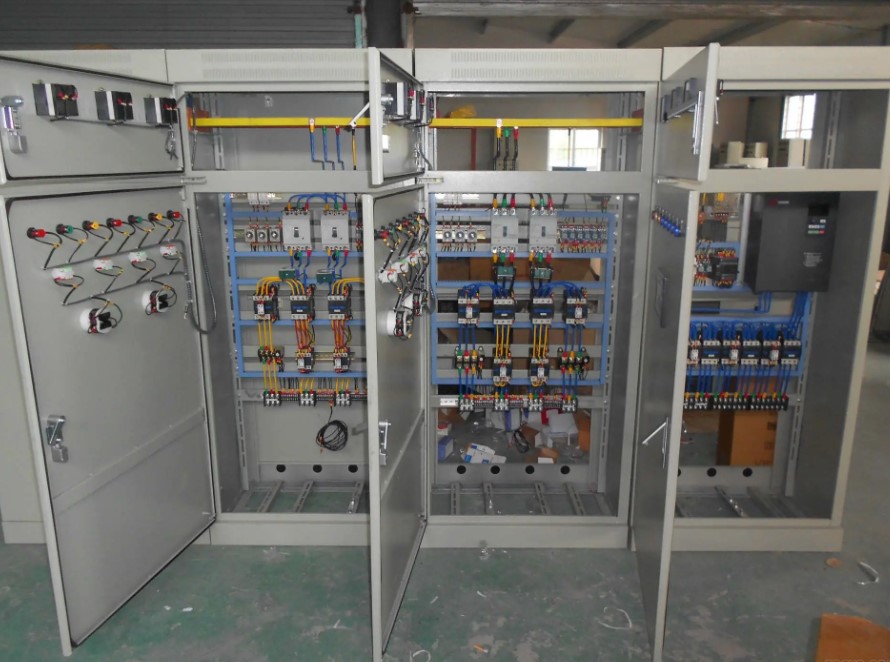

(1)裝有變頻器的控制柜應盡可能遠離大容量變壓器和電動機?？刂齐娎|線路也應避免這些漏磁通的設置。
(2)弱電控制電纜不應靠近易產生電弧的斷路器和接觸器。
(3)控制電纜推薦使用1.25毫米×2或2毫米×2屏蔽絞合絕緣電纜。
(4)屏蔽電纜的屏蔽應連續，直到電纜導體長度相同。當電纜在接線盒中連接時，屏蔽端子應相互連接。
