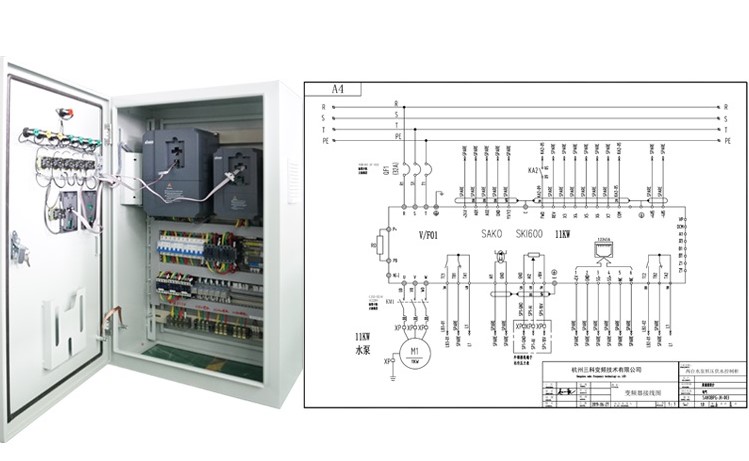

PLC控制柜的所有布線可分為三種:電源布線、控制布線和通信布線。
1.電源線。電源連接通常是高壓線連接，一般電壓為280V甚至更高。是為控制柜提供電源，傳輸大電流的線路連接。接線時要小心，防止接線錯誤或大功率接線接在小功率接線上的情況。一旦接線錯誤，就會燒壞控制柜中的相關電氣元件。
一般來說，電力線路基本都是由專門的電力車間和專業布線人員提前完成，電纜的安裝和分配都是由產品廠家的電力車間完成。一般生產控制柜的人很少會接觸到，拿到的都是直接接線組裝好的成品。
2.控制線路主要是控制柜內部控制回路的線路。與電源線相比，控制線的電壓相對穩定和安全。一般電流電壓為24V或220V。接線時，切記不要將控制線與其他類型的接線混淆。否則會造成不必要的后果。
控制線可以在控制柜研發的制造過程中接觸，由控制柜的制造商負責。在控制柜的現場接線過程中，電工將進行標準化接線，接線規范和原則將根據控制柜的設計圖紙完成。
3.控制柜現場布線中的通信線主要用于保證控制器與被控對象之間的通信連接。比如PLC觸摸屏通訊線，485通訊線，水晶連接線等。通信線是控制柜制作過程中接觸最多的線路。一般會做DP插頭，或者選擇其他類型的通信線路。
在控制柜現場接線過程中，無論何種類型的接線，都應根據相關設計圖紙進行布線，并確保布線的規格和標準。
