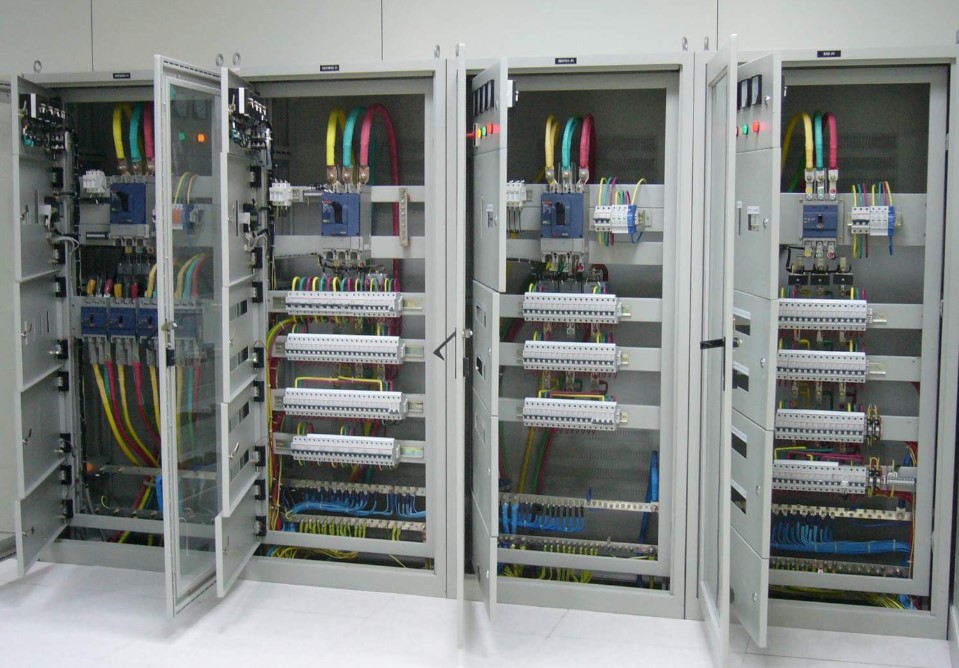

在工業領域中實用是電氣柜（自動化控制柜）首要的安裝條件，美觀方面的需求是可有可無的。如果強弱點不能分開安裝，可以考慮將發熱量大、重量輕的部件安裝在安裝板的上部，將經常操作的部件安裝在有利于操作的位置(如變頻器)。電氣柜的接線必須與強弱電分開，不能綁在一起，接地必須做好。
上面考慮熱源的目的是通用電氣柜上部；側面(底部)裝有冷卻風扇，熱源向上，冷卻向下。此外，考慮的是使布線盡可能短，并盡可能將強弱電分開，以提供抗干擾能力。(初學者可以結合plc視頻教程)
通常來說發熱元件一般是安裝在上部的，如變頻器、控制變壓器、DC穩壓電源等。其次是主電源開關和各支路電源開關。
Plc控制器安裝在中間位置，小繼電器；接觸器等元器件安裝在下側，方便接線，最低側為端子板；另一排電線和接地線。
布局的基本原則是盡量避免強弱電集中安裝。如果柜內空間允許，布局可以分單元，連接線盡量短，強弱電盡量不要敷設在線槽內。接地線的敷設順序?yàn)?電源進線側-電力負荷接地(變頻器)-各單元接地-信號接地。電源要求Tn-s，機柜外殼和設備外殼必須接地。
通常PLC、繼電器、接觸器是從上到下，即由弱到強排列，便于控制元件到驅動元件的接線，邏輯層次清晰。底部端子板的布置便于進出線，減少高壓信號線在柜內的滯留
