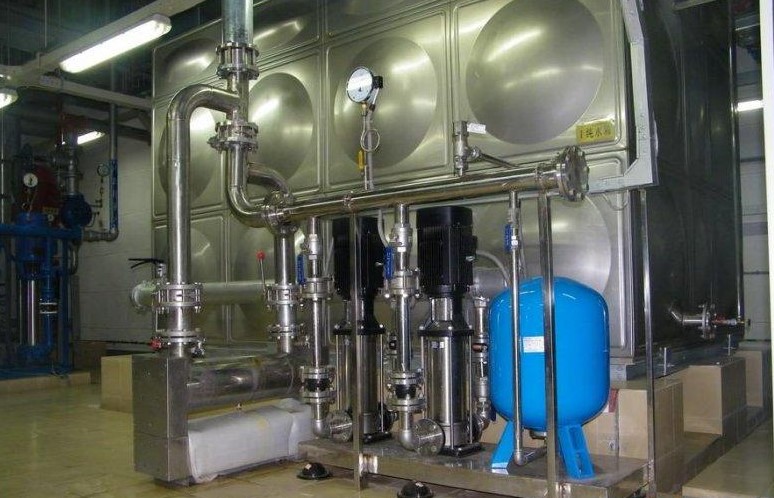

一、變頻恒壓供水系統的組成及原理
變頻恒壓供水控制系統通過變頻器內置的PID調節器計算出被測管網壓力后，調節輸出頻率，實現管網恒壓供水。變頻器的頻率超限信號(一般可以作為管網的限壓信號)可以及時通知PLC切換變頻泵的邏輯。為了防止水錘的發生，泵的啟動和停止將與其出口閥相聯系。
假設整個系統由四個泵、一個變頻器、一個PLC、一個壓力變送器和幾個輔助部件組成。各部分功能如下:安裝在供水管道上的壓力變送器將管網壓力轉換成1-5伏電信號；變頻調速器用于調節水泵的速度，以調節流量。PLC用于邏輯切換。
此外，上述系統還配有外圍輔助電路，確保自動控制系統在出現故障時，可以通過手動調節來維持系統的運行，保證連續生產。
二、設備選型說明

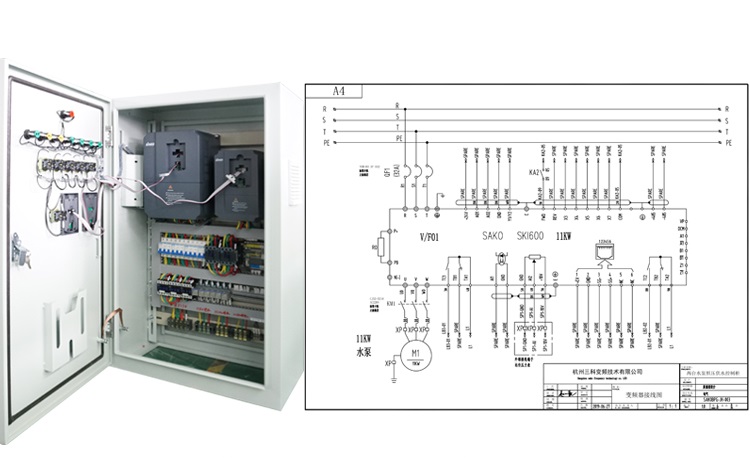

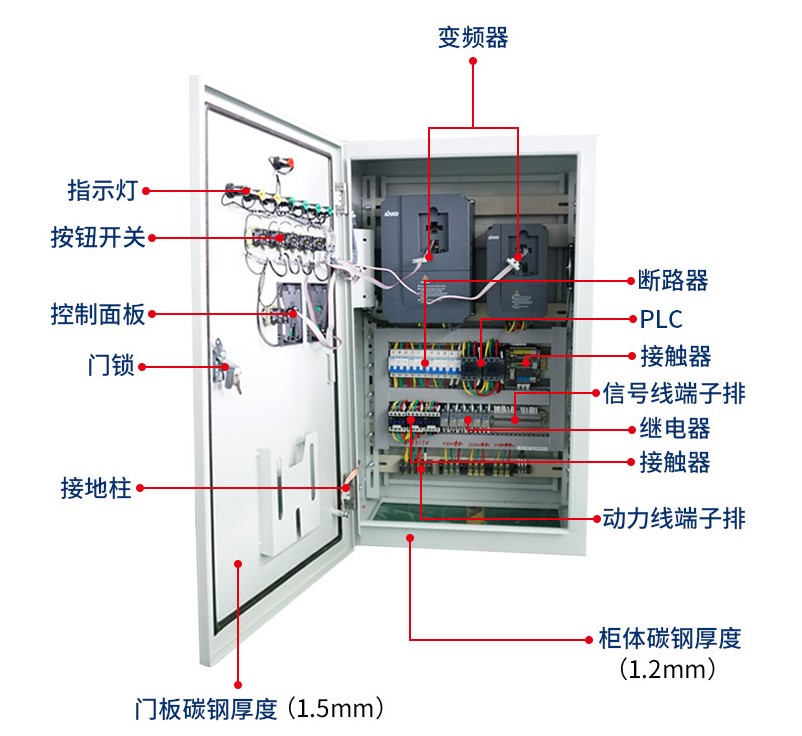

變頻恒壓供水系統主要由變頻控制柜、壓力傳感器和水泵組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。
1.供水系統的選擇原則
(1)水庫容量應大于每小時最大供水量。
(2)泵頭應大于實際供水高度。
(3)泵流量之和應大于實際最大供水量。
(4)變頻控制柜的選擇:
用戶可以根據供水量和供水高度確定水泵的型號和數量，然后選擇控制柜。

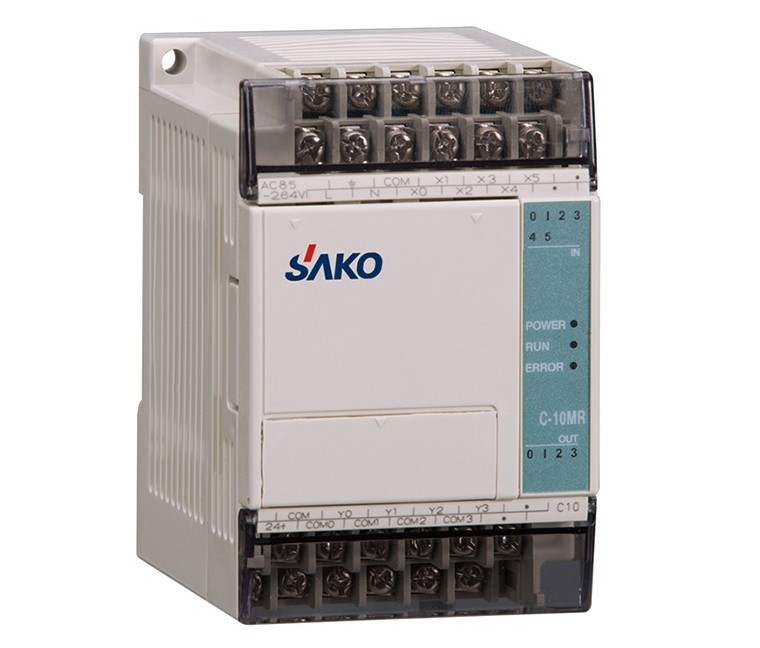

2.可編程序控制器
PLC推薦三科SK-C系列。SK-C14MR/MT PLC是一種模塊化的中小型PLC系統，能夠滿足中等性能要求的應用。廣泛的功能模塊可以很好地滿足和適應自動控制任務，各種單獨的模塊廣泛組合進行擴展；簡單實用的分布式結構和多接口網絡能力使應用非常靈活；用戶友好和簡單的無風扇設計；當控制任務增加時，可以自由擴展；廣泛的集成功能使它非常強大。
多種性能不斷提升的CPU和豐富的I/O擴展模塊，功能眾多便捷，讓用戶可以根據實際應用選擇合適的模塊。當任務規模擴大時，可以隨時使用附加模塊擴展PLC。

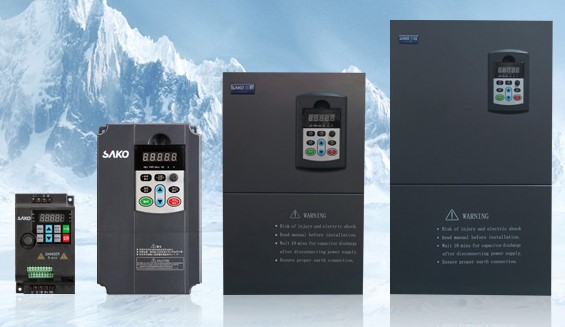

3.變頻器
根據工藝要求，建議使用三科SKI600系列變頻器。SKI600是三科具有較寬的功率范圍，優良的速度控制和扭矩控制特性，保護功能齊全，編程能力靈活，可靠性高，體積小。
主要技術數據:
功率范圍:0.75-500千瓦
電源電壓:
三相(4T#系列)320V~460V/
單相(2S#系列)160伏~ 260伏
電源頻率:50-60Hz
連續負載能力:
G型機:110%長期，150%1分鐘，180%5秒
p型機:105%長期，120%1分鐘，150%1秒
串行通信能力:標準的RS-485接口使變頻器能夠方便地與計算機連接。
保護特點:過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通信故障保護、AI信號丟失保護等。
結構緊湊，安裝方便。產品已通過各種電氣安全規范認證，并符合通用電氣、UL和ISO9001的要求。

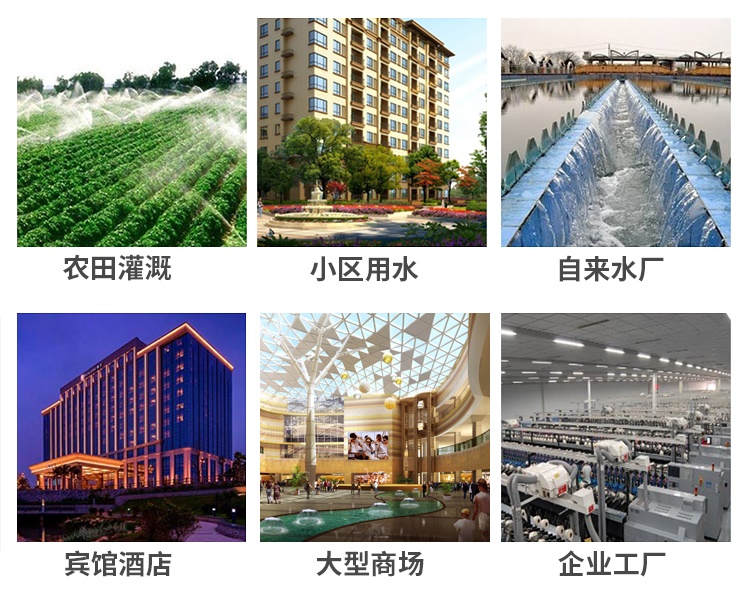

三、適用范圍
該系統不僅可用于生產和生活用水，還可用于熱水供應、恒壓噴淋等系統。
A.工業和生活消防及日常供水系統。
b.恒壓、變壓、冷卻水和循環水供應系統。
C.污水泵站、污水處理及污水提升系統。
d.農業排灌、園林噴淋、水景和音樂噴泉系統。
E.酒店和大型公共建筑的供水和消防系統。
