水作為大家日常生活與生產制造中不可或缺的一項資源，伴隨著社會發展的持續發展趨勢及其人口數量持續增加，各界人士對水的需要量也越來越大，對供水設備的安全系數與供電品質也明確提出了愈來愈高的規定。在加工廠送水泵組里運用大功率通用變頻器執行變頻節能更新改造，能夠完成PID調整操縱送水泵發電機組管道網工作壓力，另外還可以使負載較低時水泵的節流閥損害完成最大限度地減少，使發電機組的經濟收益完成全方位的提高。因而，對大功率水泵噴泉在送水泵組里的運用開展研究具備尤為重要的實際意義。
1、關鍵機器設備及性能參數

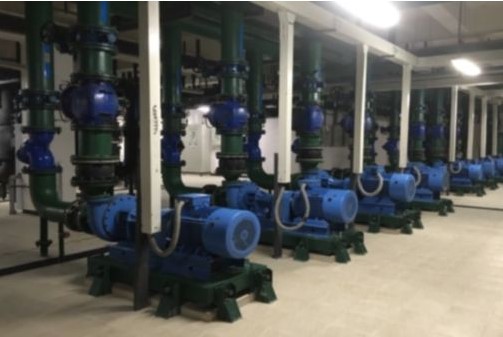

舊廠有6臺送水泵，與改建自來水廠及赤湖泊廠根據有效生產調度，承擔供貨全省的日常生活與工業化用水，依據用水量將在其中的1-2臺交付使用。水泵配套設施電機型號規格為Y560-8型，輸出功率為630kW/10kV。采用變頻器并配套設施一面手動式一拖二轉換柜。
2、技改項目
對送水泵房內的2#泵與4#泵執行變頻節能更新改造，在已完工的送水泵屋內對2組630kW/10kV電機發電機組加上直流變頻調速系統軟件的更新改造，將原設計方案的轉子串級調速拆卸改成大功率變頻器直流變頻調速。選用軟啟動器一拖二手動式轉換方法：
(1)髙壓供電系統控制回路應用舊電源電路。
(2)采用恒流源變流方式來調整技術改造送水泵的轉速，將工作壓力保持在0.5CPa;
(3)在MCC室并排安裝原低壓配電設備及變頻柜。
(4)加設10kV電線電纜，并拆換Y560-8型電機1臺。
(5)根據硬布線來完成與PLC控制系統軟件的數據傳輸，但是務必將通信插口保存出來，采用Profib-us-DP作為通信協議。
(6)調速范疇操縱在20-50Hz。
針對一臺水泵而言，其壓力、總流量和需要輸出功率均會因離心葉輪轉速的更改而發生改變，它們中間的關聯以下：
從所述關聯可小結出以下結果：Q(水量)∝n(轉速);P(壓力)∝n(轉速);N(水泵勵磁電流)∝n(轉速)，換句話說當轉速發生改變時，壓力、水量及其輸出功率的變化速率也是不盡相同的，并且輸出功率的更改速度較大。當轉速降至70%時，水量也會隨著降至70%，可壓力會降低至49%、輸出功率會降低至34.3%。由此可見，根據對水泵轉速開展調整，便可更改壓力和水量，不用對閘閥開展調整來更改管路的摩擦阻力特性，那樣能夠合理的降低節流閥損害，進而完成環保節能的實際效果。
3、大功率變頻器的優點
大功率變頻器具備以下幾個方面優點：
(1)運用大功率變頻器對電機執行調速更新改造，假如軟啟動器出現常見故障，電機仍能夠立即掛直流電力網運行，能夠合理地防止生產制造損害。并且大功率變頻器歸屬于新科技，具備較高的可信性，能夠合理的減少檢修率，降低維護保養成本費，進而使供電公司的經濟收益完成全方位的提高。
(2)運用大功率變頻器對電機執行調速更新改造時，只需將原來電機與電源開關的相接電纜線斷掉，并將軟啟動器添加在其中就可以，不用對機械設備與電機的聯接關聯開展拆換，也不用變更一切基本，實際操作方便快捷，并且也不會因場所而受限制，具備不錯的適應能力。
(3)大功率變頻器的調速精確度和智能化系統水準均十分高，其能夠完成閉環控制運行，使送水泵組的自動化技術水準完成全方位的提高，使勞動量完成合理的降低，進而合理的減少人力成本資金投入。
(4)大功率變頻器對電機和負荷機械設備可完成真實的軟起動，使電機和負荷機械設備啟動的沖擊性難題獲得合理的處理。假若加工工藝有規定，電機還能夠在短期內內數次不斷起動。
(5)大功率變頻器具備很大的調速范疇，并且其還具備較高的高效率，在負荷機械設備及電機抗壓強度容許、且電機但是流的狀況下，大功率變頻器還能夠使機械設備及電機完成限速運行，進而最大限度地提高電機的工作效能。
