前言隨著國民經濟的持續增長和日常生活能耗的不斷提高，能源供需矛盾日益突出。因此，有效合理地利用能源以最大限度地發揮其作用無疑是必要的，而水泵運行所消耗的能源在全社會消耗的能源中占有很大的比重。因此，降低水泵能耗將為全社會節約能源，促進國民經濟的可持續發展。意義重大。大多數泵使用工頻電流以恒定速度運行。在控制流量時，使用機械控制閥，浪費了大量的能量。隨著技術的發展，交流電機的變頻調速技術越來越完善，變頻器（VFD）的可靠性也越來越高。以前VFD重啟困難，容易跳閘，即時交錢能力差。而新型VFD這這一方面已經解決了。
VFD調速節能原理1變頻調節的理論基礎對于同一臺泵，根據流體力學相似理論，在控制轉速時。流動。升力與主軸功率和速度的關系可以用下面的公式表示。從上式可以看出，流量與速度成正比，升力與速度的平方成正比，軸功率與速度的立方成正比。因此，與調節閥的流量控制相比，電機轉速控制可以大大降低軸功率，所以用VFD進行電機轉速控制可以充分節能。
當系統負荷下降時，VFD調節泵速，從而減少水量。為了降低電機的功耗，根據電工學的知識，電機轉速與輸入頻率的關系為n，電機轉速rpm為頻率，3為轉差率。作為一個極對數，5的變化范圍并不大。如果3的變化被忽略或者沒有被記住，可以認為與成正比。
通過改變可以達到改變電機轉速的目的。
變頻調速閉環控制系統主要由VFD調節器傳感器電機泵組成。05v電壓信號或420mV電流可用作控制信號。變頻調速裝置的信號可以采用溫度信號、壓力信號或幾種信號的綜合控制。2變頻調節與閥門調節的能耗比較。泵的流量特性因泵的類型而異。一般來說，泵的特性與其阻力矩的平方成正比。12是泵流量Q與揚程h的關系曲線，泵的運行點由特性曲線N與管道阻力組成的阻力曲線的交點決定。過去采用恒速運行和閥門控制時，如果減小流量調節閥，當閥門的摩擦阻力變大時，阻力曲線會從1增加到141。流速將從9降低到9，并且當通過轉速調節流量時，曲線將保持不變，因為沒有閥阻力，并且泵的保持曲線將取決于轉速。如果速度降低到尖叫，特性曲線也將從隊列移動，工作點將從一點移動到另一點。
泵軸功率可以用下面的公式來描述。泵的效率，泵軸功率k不變，中間，硬減流量，那么泵軸功率就變成了人跑步時那一點的軸功率=兩點的功率差就是心尺。= qhjk，即應用閥門流量控制方式時，功率被浪費，且隨著閥門的不斷擰緊，損耗所占的比例更大。由此可見，采用變頻調速可以節省大量的能源，尤其是在大型水泵上，其效果更為明顯。對于已經投入運行的閥控設備，可以將閥門擰到最大，然后安裝VFD。通過速度控制，可以獲得很大的節能效果。節能效果可以描述為:根據最大負荷揚程選擇泵。當實際升程較小時，氣門調節升程時效果會降低。此時，如果控制泵的轉速，可以獲得與實際升程保持平衡的特性，沒有閥調節損失。

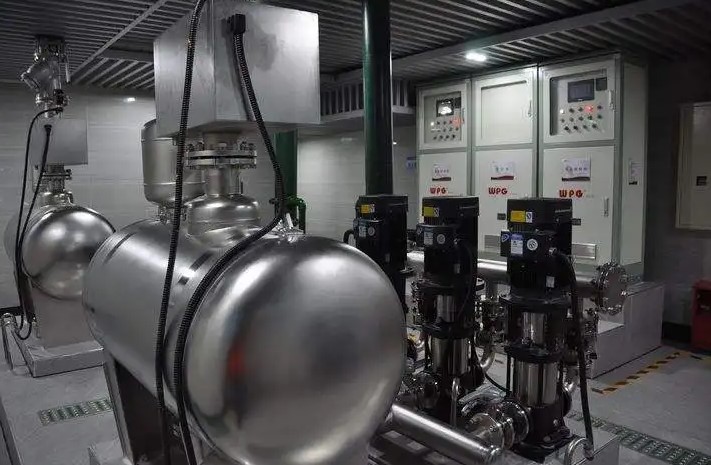

多泵并聯變頻調速泵的應用我們知道多泵并聯只能實現分階段的變流量調節，但并不能完全解決能量浪費的問題。最節能的運行方式是變流量系統，變頻調速泵是實現變流量的理想方式。因為VFD比較貴，目前很多項目中，并聯運行的泵中，一臺泵作為變頻泵，其余為工頻泵。當系統流量從零開始增加時，變頻泵啟動，轉速隨著流量的增加而增加。當流量增加到泵的額定流量時。泵速達到額定速度。此時，如果流量繼續增大，某臺工頻泵將啟動并在額定工況下運行，變頻泵的流量將減小，再次轉入變頻運行狀態。這樣就可以實現流量的無級調節，同時VFD 化最小，成本最低。實際上，從13可以看出，當泵速低至一個定值，泵的性能曲線在下圖時，它不能與額定轉速下運行的工頻記錄并列運行，因為工頻泵的揚程比變頻泵高12。此時只有工頻泵過載，變頻泵空轉，不輸出流體，浪費能量。如果兩個泵的揚程相差很大，甚至可能燒壞電機。這就是暴飲暴食的現象。如果泵的性能曲線很平緩，泵的轉速范圍很窄，節能效果很差。這就是為什么有些機組只改變并聯水泵的頻率，發現要么水泵不能正常運行，要么比以前消耗更多的能量，收取更多的電力。要實現真正的變流量系統，只有同時改變所有并聯泵的頻率和轉速，即改變并聯泵的性能曲線，才能達到真正的節能目的。
總結和建議根據以上的分析比較，我們可以看出變頻調速技術在水泵中是非常有用的?？梢怨?jié)約能源，降低水泵的運行成本，特別是在大型水泵中，效果更明顯。
1、能自動調節流量，使操作更方便。
但需要注意的是，并聯的水泵數量不能太多，水泵的型號也要一樣，以免出現暴飲暴食的現象。
2、并聯泵中，不要只有一臺變頻而其他沒有，這樣會使系統無法正常運行。
3、當電機轉速降低時，可能會出現溫升的問題。要解決這個問題，可以在電機上安裝一個熱敏電阻元件，電機的轉速不能低于某個值。
