高性能矢量重載通用變頻器，能夠完成高起動轉矩和超低速檔運作。文中關鍵詳細介紹如何把SKI600變頻器取得成功應用于雙吊點啟閉機的主從關系操縱。
二、系統軟件簡述
以江門市某水電廠中的啟閉機舉例子，當場為2×1500KN固定不動卷?yè)P(yáng)機式啟閉機，選用雙吊點結構形式，由兩個直徑為Φ900Mm的鋼絲繩卷筒各自推動一套起重吊具。每件組織各自由一臺75kW電機根據一個硬軸頸臥房減速機推動鋼絲繩卷筒旋轉。兩個組織中間根據連軸器和剛度軸連接，以維持兩吊點起吊的同步性。兩個組織由一個液壓制動器操縱抱閘。
電路系統上因?yàn)槎嗑€程電機滑差的特點決策了在兩部之上電機另外驅動器一個剛度負荷時，會產生負荷分派不勻的狀況，比較嚴重的狀況下乃至很有可能在輕負荷情況下產生一臺電機拖著另一臺電機工作中，一臺電機處在電動式情況，一臺電機處在發電量情況的狀況。為了更好地防止這類狀況，使啟閉機每一個吊點的負荷勻稱分派，雙吊點啟閉機每一個吊點起升機選用直流變頻主從關系控制措施，能夠非常好的處理之上難題。
三、控制系統計劃方案及配備
啟閉機兩個起吊組織選用矢量重載變頻器，兩部變頻器均選用閉環控制閉環控制，主變頻器做速率操縱，從變頻器作轉矩操縱，主變頻器的2個模擬量輸入AO1、AO2輸出接線端的各自輸出頻率命令和轉矩命令，頻率命令用0~10V數據信號，轉矩命令用-10V~10V數據信號。從變頻器的AI1接線端子接納主直流變頻的AO1接線端子輸出數據信號作為限速，從直流變頻的AI3接線端子接納主變頻器的AO2接線端子輸出數據信號作為轉矩命令。當開始工作的情況下，主變頻器驅動器負荷會造成一個具體的內部轉矩命令，將此轉矩命令輸出給做轉矩操縱的從變頻器，從變頻器也會輸出一個一樣尺寸的轉矩，那樣兩部變頻器輸出的轉矩一樣，就不容易出現負荷不平衡的狀況。主變頻器的頻率命令輸出給從變頻器做為限速，這般從變頻器的速率就被限定在和主變頻器當今同樣的運作速率。
電氣設備配曲線圖如圖所示1所顯示：

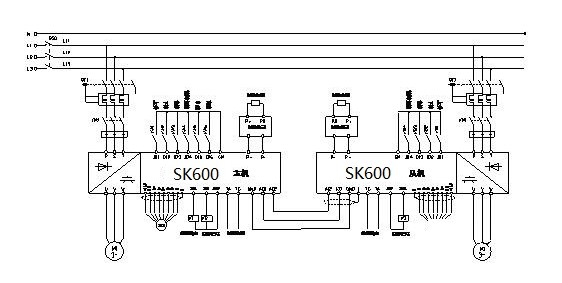

圖1主從關系變頻器主控制回路電路原理圖
四、調節流程
在設置變頻器的主要參數前，先各自開展變頻器靜態數據自學習培訓，自學習培訓根據以后各自將相對基本參數到相匹配的變頻器中就可以，變頻器主要參數：

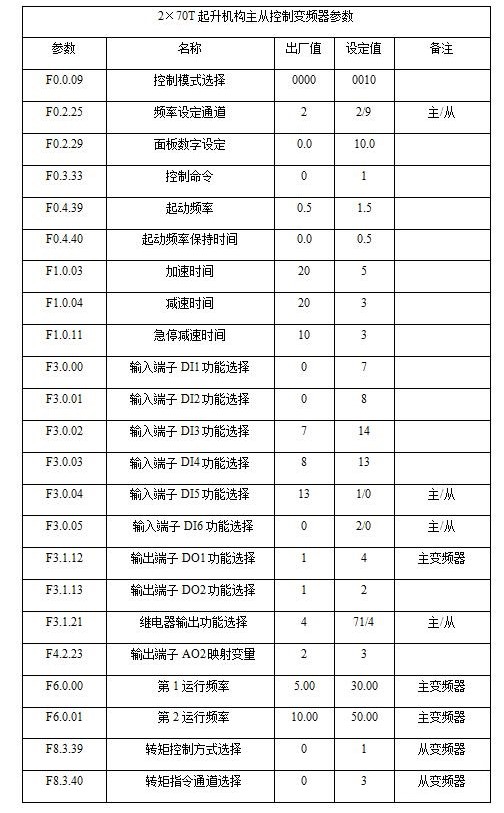

表1：變頻器主要參數
注：備注名稱一欄沒有表明的則是主、從變頻器分別必須設定的主要參數，備注名稱過的則是主、從變頻器分別必須設定的主要參數。
五、調節常見問題
當調節中出現主從關系變頻器輸出轉矩不一致時，則必須依據具體情況校準從變頻器模擬量輸入AI3的值，校準方式：查詢d1.0.05模擬量輸入鍵入AI3值，把d1.0.05的值載入?yún)?shù)模擬量鍵入AI3曲線圖校恰逢F4.1.19中。再查詢d0.0.09，直流變頻的輸出轉矩為0.0%。
判斷主從關系主要參數調節好的方式，起動起吊組織一段時間，用紅外線儀測溫器檢測主、從變頻器制動電阻溫度，若溫度誤差并不大，則表明變頻器主從關系主要參數早已調好，相反則不太好。也可根據查詢主、從變頻器轉矩輸出監管主要參數d0.0.03，假如標值一致或相差不多，則說明變頻器主從關系主要參數早已調好。
六、總結
重載變頻器在某水電廠雙吊點固定不動卷?yè)P(yáng)機式啟閉機上的取得成功運用，解決了兩部之上電機另外驅動器一個剛度負荷時，非常容易產生負荷分派不勻稱的難點，防止產生一臺電機拖拽著另一臺電機工作中的狀況。經當場檢測，全部系統軟件運作平穩、方便使用，成效顯著，獲得客戶五星好評。
