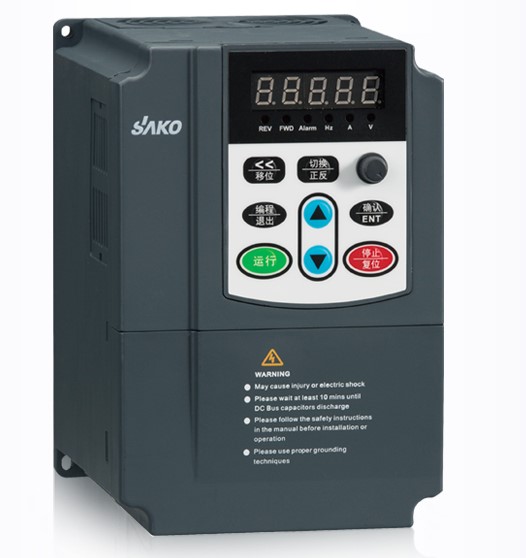

SKI610系列數控機床變頻器產品采用全新的硬件平臺，端子功能靈活多樣，獨立的風道設計，運行更穩定；產品具有完善的制動回路方案，內置自適應PID功能模塊，配置全面的保護功能及振蕩抑制功能。
1、適用范圍
數控機床主軸變頻調試應用。
2、原理概述
數控機床
數控機床是裝有程序控制系統的自動機床。控制系統可以處理帶有控制代碼或其他符號指令的程序，譯碼后通過信息載體輸入到 NC裝置，經算術處理后由 NC裝置發出控制信號，從而控制機床的運動，進行各種金屬加工。
SKI610具備電機參數自動檢測、自動辨識 、自適應功能，變頻器在異步電機進行正常運轉之前自動地對參數進行辨識，并根據辨識結果調整控制算法中的有關參數，從而對異步電機進行矢量控制。

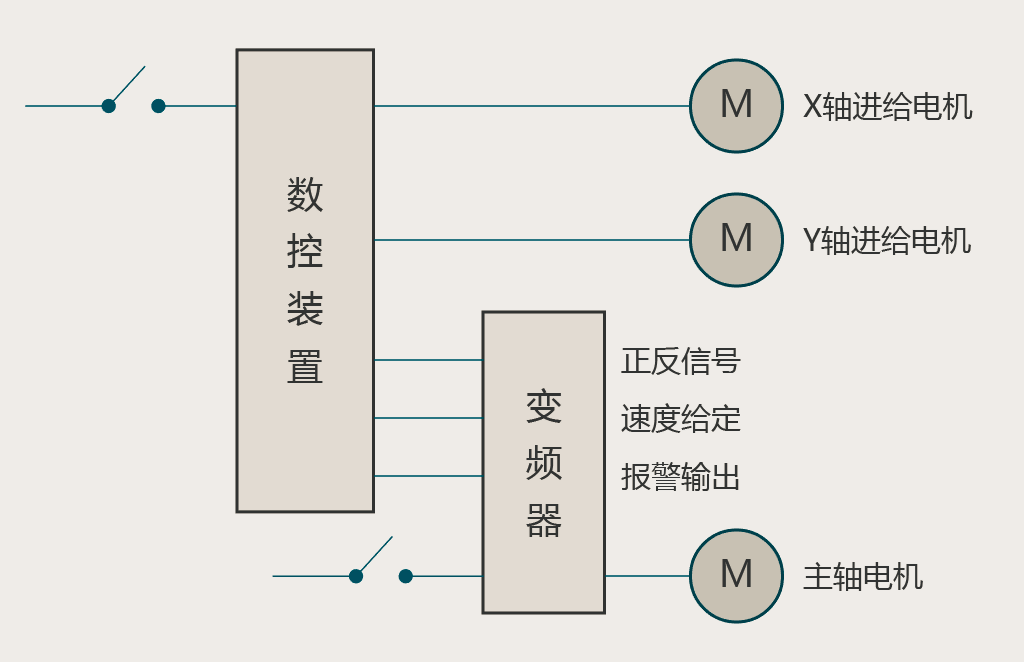

數控機床主軸變頻的系統結構與運行模式
主軸變頻控制的基本原理
由異步電機理論可知，主軸電機的轉速公式為：
n=(60f/p) ×(1-s)
其中，p：電動機的極對數，s：轉差率，f：供電電源的頻率，n：電動機的轉速 。
從上面的公式可以看出，電機轉速與頻率成正比，通過改變頻率可以平滑地調節電機轉速。對于VFD產品來說，頻率可以在0 ~ 600 Hz(甚至更高的頻率)之間任意調節，因此主軸電機速度可以在很寬的范圍內調節。當然，轉速提高后，還應考慮對其軸承和繞組的影響，防止電機過度磨損和過熱，一般可以通過設定最高頻率來限制。
2.1、硬件接線
型號：SKI610A7.5G-11P-4
主軸電機電壓：Y380V
電流：15.5A
功率：7.5kW
轉數：6000r/min
頻率：200Hz
接線部分包括：主電路、控制電路

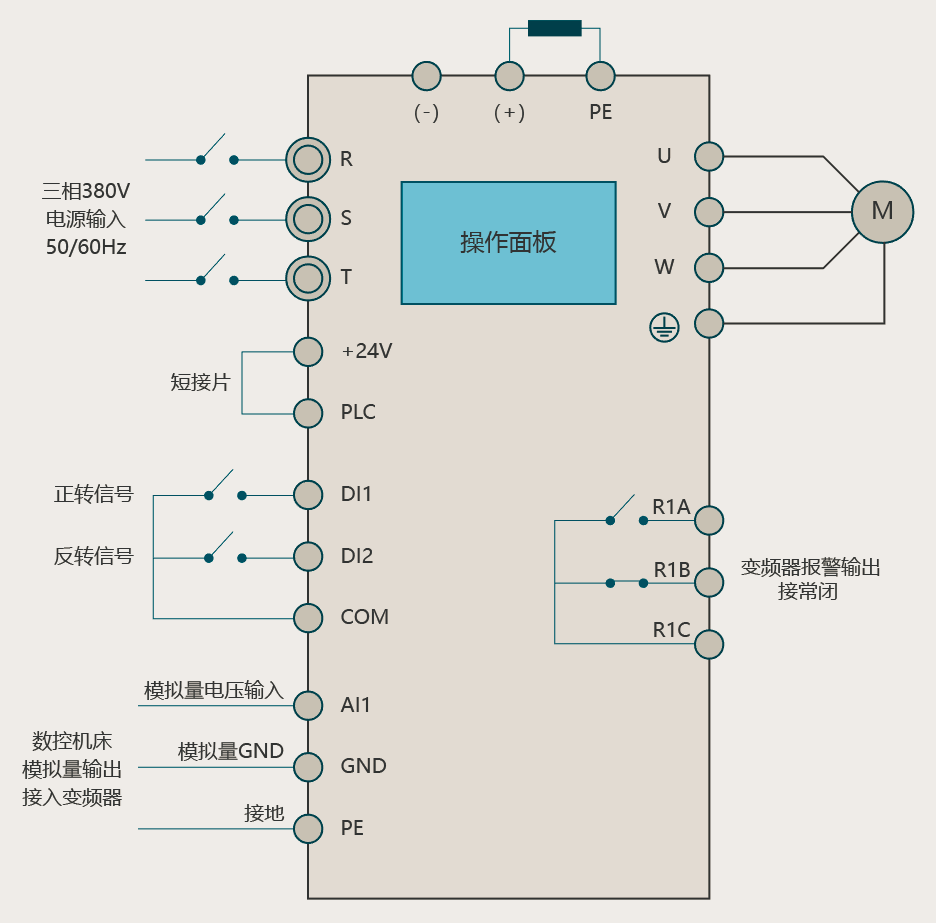

注：上述為接線端子示意圖，端子定義請以實物為準。
2.2、參數設置
SKI610在數控機床的應用

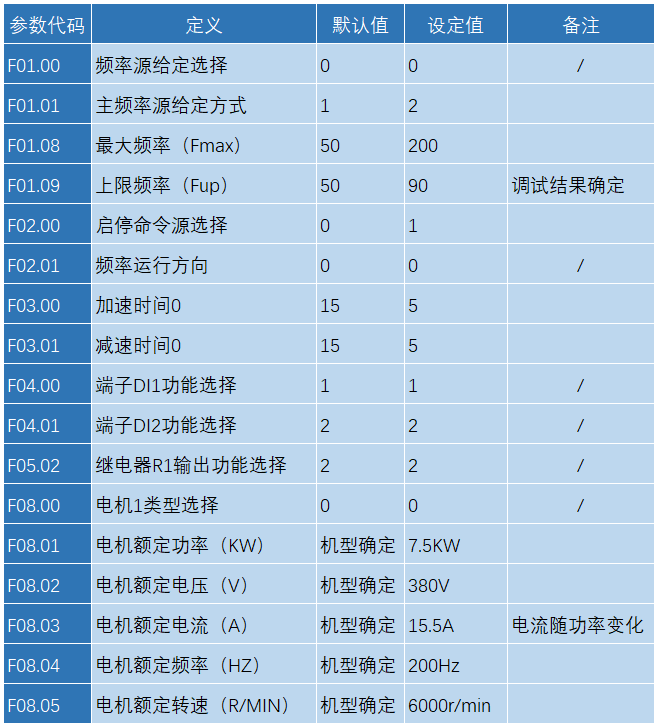

注1：以上為修改確認參數，“/”為默認值。
注2：以上為參數基本設置，功能詳情參考說明書；F01.09參數為調試后所確定數值，詳情請參考調試測試。
2.3、調試測試

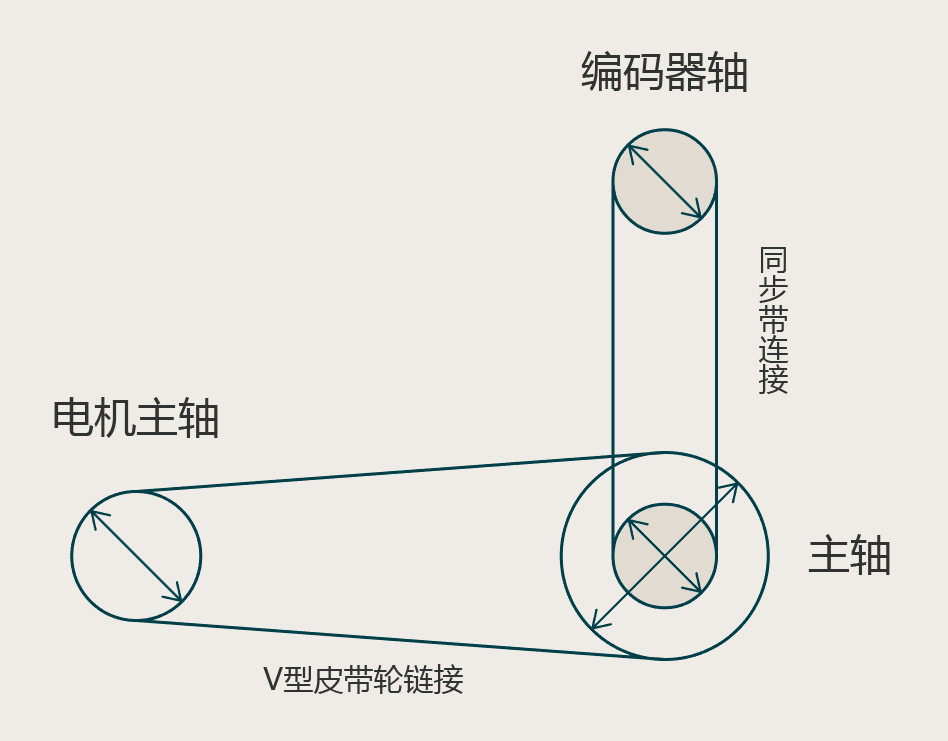

電機軸、主軸、外部編碼器軸三者之間的連接：
電機軸與主軸之間通過V型皮帶輪連接，左側為電機軸，右側主軸，具體輪盤尺寸以現場實際情況而定。
主軸與外部編碼器之間通過同步帶連接，上側編碼器軸，下側主軸，兩同步輪模數相同。
調試過程：
開啟數控機床系統；
編程手動輸入啟動主軸和給定速度G代碼；
運行程序，觀察給定速度與編碼器反饋主軸實際速度值；
調節系統參數，使給定速度值與實際速度值匹配，通過電機軸皮帶輪和主軸皮帶輪，調節P055參數（針對海德曼數控系統，不同數控系統參數不一樣）；
限制主軸最高轉數，調節至F01.09參數率。
