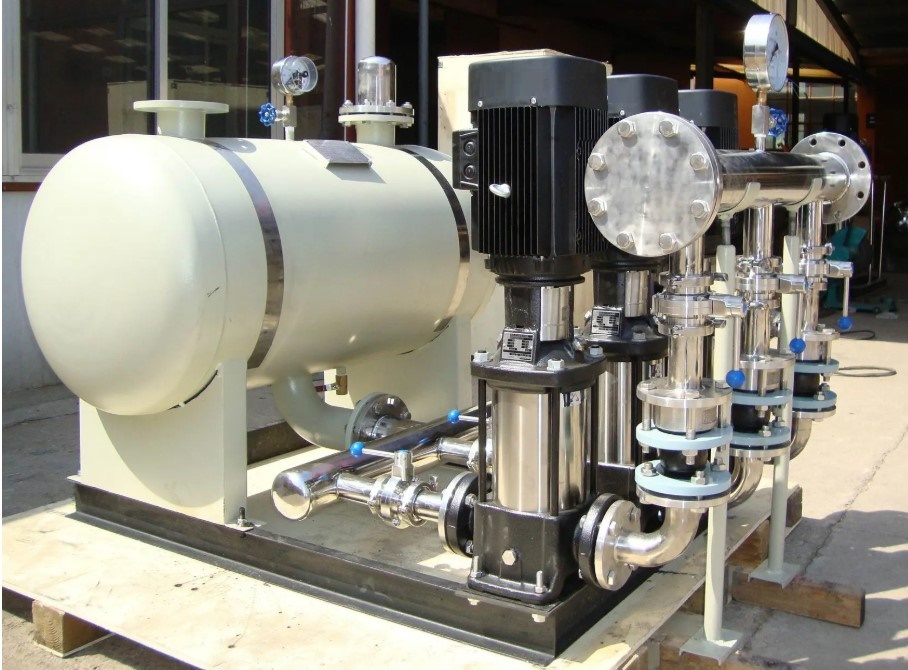

無塔供水設備主要由變頻柜、壓力傳感器、水泵等組成。頻率控制柜由斷路器、變頻器（VFD）、接觸器、中間繼電器、PLC等組成。
供水系統的選擇原則
(1)蓄水池的容量應大于每小時最大供水量。
(2)水泵揚程應大于實際供水高度。
(3)水泵流量之和應大于實際最大供水量。
(4)變頻控制柜的選擇:
用戶可根據供水量和供水高度確定泵的型號和數量，然后選擇控制柜。
傳感器
根據工藝要求，推薦使用VFD。VFD是采用直接轉矩控制(DTC)技術，結合多項先進制造工藝的高性能VFD。它具有寬的功率范圍、優良的速度控制和轉矩控制特性、完備的保護功能、靈活的編程能力、高可靠性和小體積。
“供水設備推廣中心”提供的主要技術數據如下:
功率范圍:2.2-3000千瓦
電源:380/400/415/440/460/480/500VAC三相10%；
電源頻率:48-63Hz
連接:2個可編程模擬輸入(AI)；1個可編程模擬輸出；5個可編程數字輸入(DI)；兩個可編程數字輸出(DO)。
持續負載能力:150% In，每10分鐘允許1分鐘。
串行通信能力:標準的RS-485接口可以使VFD方便地與計算機連接。
特點:過流保護、I2t、過壓保護、欠壓保護、超溫保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通信故障保護、AI信號丟失保護等。
結構緊湊，安裝方便。產品已通過各種電氣安全規范認證，并符合GE、UL、ISO9001、ISO4001等質量認證體系。
VFD獨特的直接轉矩控制(DTC)功能是最好的電機控制方式。它可以直接控制交流電機的所有核心變量，無需速度反饋即可實現電機轉速和轉矩的精確控制。
VFD內置PID、PFC、pre-flux等八種應用宏。只需選擇需要的應用宏，所有相應的參數都會自動設置，輸入輸出端子也會自動配置。這些預置的應用宏配置大大節省了調試時間，減少了錯誤。
可編程序控制器
可編程控制器是一種模塊化的中小型PLC系統，可以滿足中等性能的要求。廣泛的功能模塊能很好地滿足和適應自動控制任務，各種單個模塊的廣泛組合可用于擴展；簡單的分散結構和多接口網絡能力使應用程序非常靈活；人性化簡單的無風扇設計；當控制任務增加時，可以自由擴展；廣泛的集成功能使它非常強大。
各種性能不斷提高的CPU和具有許多方便功能的豐富的I/O擴展模塊使用戶能夠根據實際應用選擇合適的模塊。當任務規模擴大時，您可以隨時使用附加模塊來擴展PLC。
