1、對變頻控制柜所需的各種零件和材料進行綜合統計，并按類別列出所需采購零件的匯總表、標準零件表、主要材料消耗表和輔助材料表，以便采購人員和生產管理部門根據設備制造需要準備材料，為生產準備材料，便于成本核算。
(1)弱電控制元件和印刷電路板元件應采用不同類型的標準連接器連接；
(2)電氣柜、控制柜和柜(站)內的元件可通過元件本身的端子直接連接；過渡連接線用端子板連接，并用相應規格的端子加工。

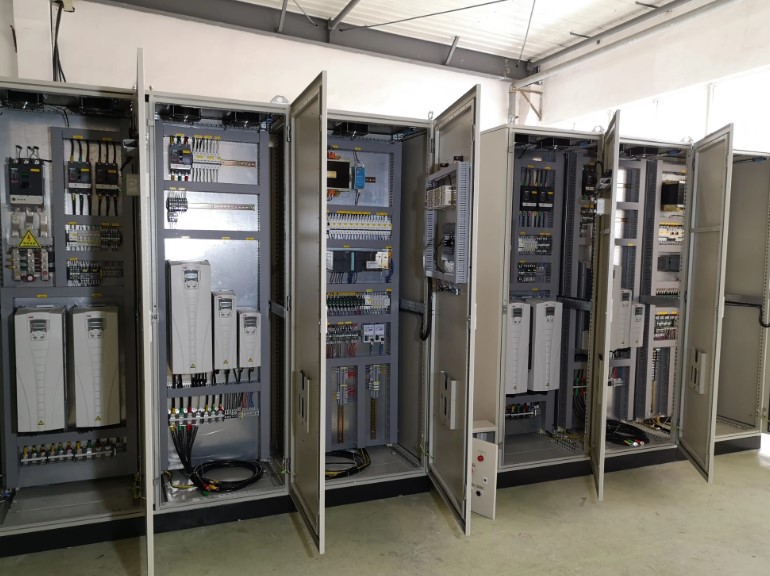

2.電氣元件布局的設計和繪圖
電氣元件布局是將一些電氣元件按照一定的原則進行組合。電氣元件布局的設計依據是元件的原理圖和元件的劃分。設計應遵循以下原則:
(1)同一組件內電器元件的布置，要注意把大而重的電器元件放在電源板下面，而發熱元件要裝在電控柜的上后端，但熱繼電器要放在下端，因為熱繼電器的出口端直接與電機相連，而熱繼電器的出口端直接與接觸器相連，這樣接線方便，接線短，適合散熱。
(2)強電和弱電分開，注意屏蔽，防止外界干擾。
(3)需要經常維護、檢修和調整的電氣元件的安裝位置不能過高或過低。需要經常監控的手動開關和儀表的安裝位置應符合人體工程學原則。
(4)同一組件內電器元件的布置，要注意把大而重的電器元件放在電源板下面，而發熱元件要裝在電控柜的上后端，但熱繼電器要放在下端，因為熱繼電器的出口端直接與電機相連，而熱繼電器的出口端直接與接觸器相連，這樣接線方便，接線短，適合散熱。
(5)確定各電氣元件的位置后，即可繪制電氣布置圖。電器的布局是以電器元件的形狀為依據，即以其軸線為標準標注電器元件之間的距離。每個電氣元件的安裝尺寸和公差范圍應根據產品說明書中的標準進行標注，以保證安裝板的加工質量和每個電氣元件的順利安裝。較大電氣柜的電器宜安裝在兩根安裝梁之間，以減輕電氣柜重量，節省材料，便于安裝。這樣，在設計中就需要計算縱向安裝尺寸。
(6)在電器的布局設計中，根據該部件的進出線數量、采用的導線規格、出線位置等。應選擇進出線方式和端子板、連接器或接頭，并按一定順序標注出線號。
3.繪制電氣元件的接線圖
電氣元件的接線圖是根據元件的電氣原理和電氣元件的布置圖繪制的。它代表成套設備的連接關系，是電氣安裝、維修和接線檢查的基礎。
接線圖應根據以下原則繪制:
(1)接線圖中相接線表的繪制應符合GB6988.6—1993中控制系統功能表繪制的規定；
(2)所有電氣元件及其引線應標有與電氣原理圖一致的文字符號和連接編號。原理圖中項目代號、端子號和線號的編制應符合GB5094-1985《電氣技術項目代號》、GB4026-1992《電氣設備端子和專用電線端子字母數字系統識別和應用的一般規則》、GB4884-1985《絕緣線標志》等。
(3)不同于電氣原理圖，所有零件(觸點、線圈等。)在接線圖中必須畫在一起；
(4)在電源圖中，所有電氣元件及其引線應標有文字符號和連接編號。原理圖中工程代號、端子和線號的編制應符合GB5094-1985《電工技術工程規范》、GB4026-1992《電氣設備端子和特種導線端子的通用規定》和GB4884-1985《絕緣導線的符號》等相關規定；
(5)接線圖上應標明各種接線導線的型號、規格、截面積和色度要求；
(6)元件與外電路連接時，大截面導線的進出線應使用連接器，其他導線應通過端子連接。
5.電氣控制柜設計及非標準件圖
一般情況下，電氣控制設備應制作獨立的電氣柜和機柜，其設計應考慮以下因素:
(1)電氣箱、柜的總體尺寸和結構型式根據操作需要和控制盤、柜、柜等各種電氣元件的尺寸確定。在無特殊情況下，電氣控制柜的整體尺寸應符合基本結構尺寸和系列；
(2)根據電氣控制柜的外形尺寸、結構型式、安裝尺寸，在柜內設計安裝支架，標出安裝孔、安裝螺栓、接地螺栓的尺寸，并注明配合方式。柜、箱的材質一般應為柜、箱專用型材；
(3)根據現場安裝位置、方便操作和維護的要求，設計電控柜的開門方式和類型；
(4)為便于控制箱內電器的通風散熱，在箱體適當位置設計通風孔或通風槽，必要時在箱體上部設計通風裝置和通風孔；
(5)為了便于電控柜的運輸，電控柜底部應設計合適的吊鉤或活動輪。
總之，要根據以上要求，先畫出電控柜的輪廓草圖，估算出各部分的尺寸，然后按比例畫出輪廓圖，再從對稱、美觀、使用方便等方面進一步調整尺寸。電氣控制柜外觀確定后，根據上述要求設計控制柜各部分結構，繪制控制柜總裝配圖和門、控制面板、底板、安裝支架、裝飾條等零件圖。并注明加工要求，然后根據需要為電控柜選擇合適的門鎖。當然，電氣柜的形狀和結構各不相同，所以在柜體設計中要注意吸收每種類型的優點。對于非標準的電氣安裝零件，應根據機械零件的設計要求繪制零件圖，并注明所有配合尺寸的公差要求，說明加工要求。
根據不同圖紙，對電控柜、變頻控制柜所需的各種零部件和材料進行綜合統計。并按類別列出采購成品匯總表、標準件表、主材消耗定額表、輔材定額表，使采購人員和生產管理部門能夠根據設備制造需要準備材料，做好生產準備，便于成本核算。
