在工業加工設備中我們通常會將縱剪機、分條機、滾剪機、圓盤剪、分切機等設備統稱為縱剪分條機。是將不同規格的卷材，經過開卷、初矯、切頭、縱剪、收卷成為所需定寬尺寸的卷料的設備。該設備可用于加工各種冷軋和熱軋卷板、硅鋼板、不銹鋼板、彩板、鋁板以及電鍍或涂裝后的各類金屬板材。廣泛應用于汽車、集裝箱、家電、食品、包裝、建材等金屬板材加工行業。
接下來，我們將介紹SKI600/SKI780變頻器在縱剪分條機上的應用案例，以此幫助大家快速了解變頻設備在縱剪分條機上作用
一、縱剪分條機概述

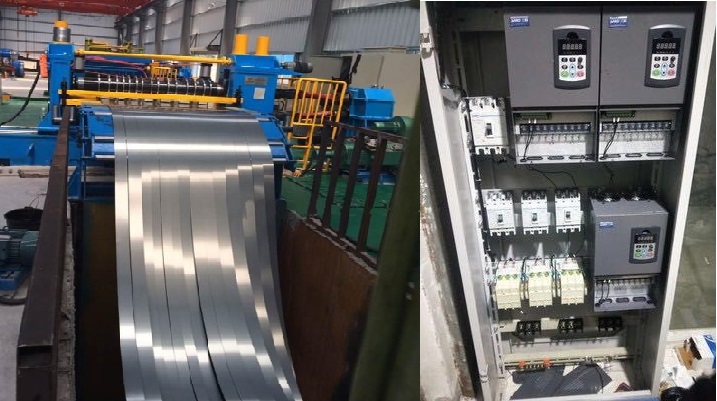

縱剪分條機整套設備主要由上料小車、放卷機、縱剪機、廢料收卷機、料頭料尾剪切機、張力控制機以及收卷機等設備組成；同時在各機之間還配有擺式中間橋、夾送裝置、糾偏裝置等，是集機、電、液、氣于一體的自動卷材處理設備。
二、工藝流程為：
第一步：上料放卷，控制放卷機的原料鋼卷軸進行放卷。
第二步：輸送分切，控制多組傳動軸在板材壓緊的過程中輸送到圓形刀頭上，將板材進行剪切分條。
第三步：廢料邊絲收卷，收卷兩邊剪掉的多余廢料。
第四步：成品收卷，將成品板材壓緊整齊收卷好。
三、系統配置
縱剪分條機采用人機界面+PLC+變頻器進行系統控制，可在觸摸屏上依照用戶的需求設置生產數量、分條數、不同分條規格、分條速度等參數。系統采用了5臺SKI600，這5臺全部配備了PG卡外接編碼器進行閉環矢量控制。其中的工位配置如下：
（1）上料放卷部分應用了一臺SKI600，設定為轉矩控制方式。
（2）輸送分切部分也采用SKI600，設定為速度控制方式。
（3）廢料邊絲收卷部分采用SKI600二臺，設定為轉矩控制方式。
（4）在成品收卷部分采用一臺SKI780，設定為轉矩控制。

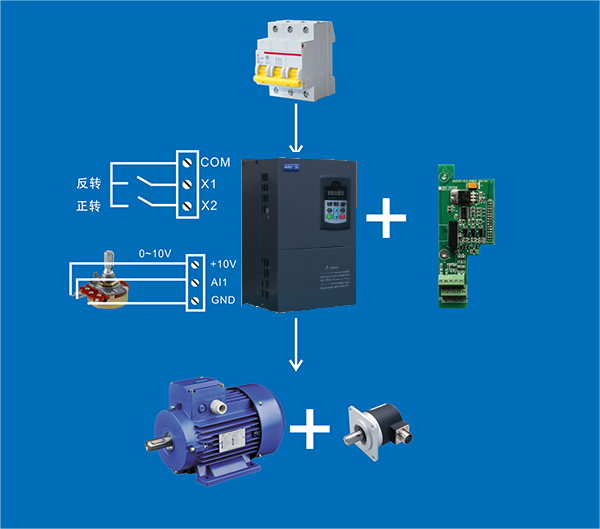

系統閉環應用

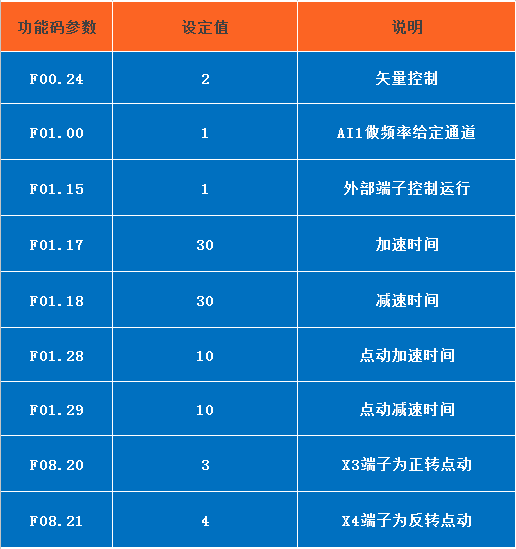

部分參數設置
四、應用變頻器的優勢
系統采用閉環矢量控制，實現了系統高響應，高同步穩定運行，提高了生產效率；
調速范圍廣，穩速精度高，保證設備平穩運行，簡單易操作；
齊全的保護功能：輸入、輸出缺相保護，過壓、過流、過載保護等；
放卷和收卷部分變頻器共直流母線，利于制動能量的儲存和利用，無需外接制動電阻，使系統節能環保。
