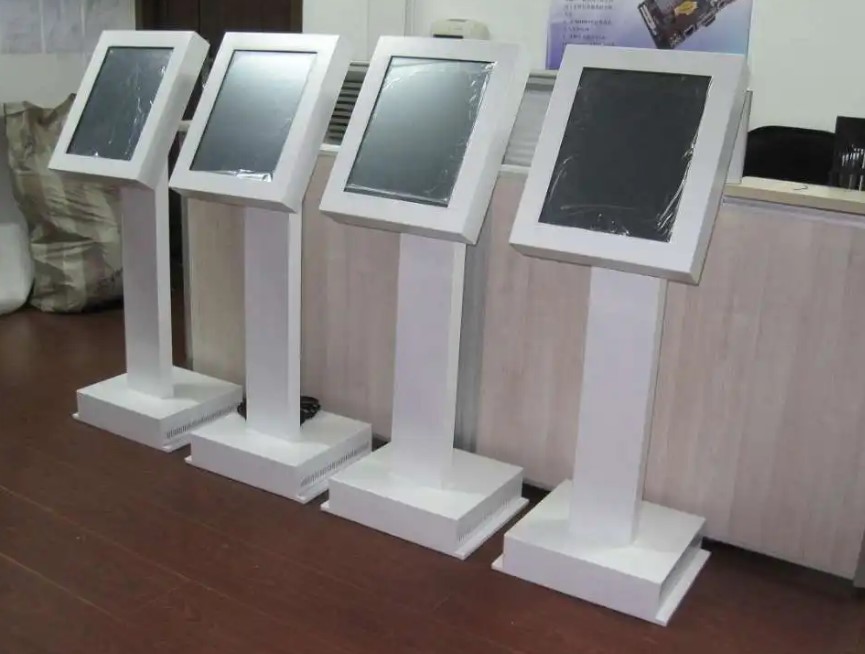

當溝通失敗時，有些客戶會猜測可能是觸摸屏一體機的問題，或者是接口的問題。在線模擬就是繞過觸摸屏，用PLC直接和電腦連接。用我們的組態軟件，將PLC本身的通訊電纜連接到計算機上，進行在線仿真，看工程是否可以通訊。
為什么你的PLC和你的觸摸屏總是不能通訊？
觸摸屏不與PLC通信的常見原因
1.是否選擇了正確的通信協議(Modbus、PROFIBUS、CANopen、EtherCAT)
2.通信線路是否正常(RS 232 rxd TXD GND RS 485 a+B-CANopen CAN _ L CAN _ H CAN _ GND ether cat網線)3。通信參數是否正確(站號、波特率、校驗位)？4.有干擾嗎？
程序判斷觸摸屏和PLC之間的通信失敗。
通常，心跳檢測用于定義bool。HMI以固定頻率設置該點，PLC收到該點開啟的信號后復位。如果在一段時間內，例如5s內沒有接收到該點接通的信號，則認為通信中斷。
PLC的內存時鐘字節傳到屏幕上，屏幕用腳本把這個字節的值賦給另一個PLC中的地址，然后PLC判斷返回字節的兩個掃描周期是否相同。如果是，則通信中斷。
例如，步驟如下:
1.在PLC中建立DB1數據塊，其中有兩個開關量“PLC秒開關”和“人機應答開關”；
2.在人機變量中連接這兩個變量；
3.在人機“PLC秒開關”變量的屬性-事件-值變化中增加“反位”，使“人機響應開關”變量隨“PLC秒開關”的變化而變化；
4.在PLC程序塊中編程使“PLC秒開關”每隔0.5秒反轉一次，然后用TON延時指令使“人機應答開關”在1秒內輸出人機通信故障而不動作，因?yàn)槿藱C(jī)通信異常后“人機應答開關”不會再變化。
觸摸屏與PLC通訊不上要確認的四個問題
（1）PLC參數是否與項目中的一致？
（2）通信線路是否按照接線圖的針腳連接。
（3）在屏幕上連接時，項目中設置的COM端口是否正確。
（4）如果確認參數和線路沒問題，看是PLC程序還是PLC的地址。
特定方法
首先，觸摸屏的參數。檢查觸摸屏的參數設置。將PLC編程軟件連接到PLC測試中，看PLC的參數是什么，項目中設置的參數與測試的參數是否一致。
有幾個參數需要特別注意:
1.通訊口的設置——一定要確認連接觸摸屏的PLC的COM1口或COM2口是否暢通；2.設備類型-這是最重要的。如果協議選擇不正確，其他就不用說了；
3.連接方式- PLC和觸摸屏之間的連接，確認是RS485還是RS232C；
4.接口參數與PLC站號相同-它必須與PLC中的設置一致。
其次，如果設置了參數確認，則排除線路故障。
根據接線圖的針腳，使用萬用表確定測試接線。確認RS485和RS232C接線是否正確，觸摸屏不同于各種PLC接線。這可以參考維護控制(PLC和觸摸屏通信線路連接的幫助文檔)來查看，這是正常排除通信問題的基本方法。
接下來我教大家如何繞過觸摸屏題——在線模擬。當溝通失敗時，有些客戶會猜測可能是觸摸屏的問題，或者是接口的問題。在線模擬就是繞過觸摸屏，用PLC直接和電腦連接。用我們的組態軟件，將PLC本身的通訊電纜連接到計算機上，進行在線仿真，看工程是否可以通訊。可以用一個數值輸入元件或者開關來操作，看看關閉模擬器和開啟在線模擬前后的操作是否還在，是否直接提示NC(NC和之前的操作沒有寫下來，就是沒有連接)。
具體做法:
1.PLC和計算機應通過RS232連接。有的PLC有RS232接口，有的沒有，有的可以通過適配器連接電腦。
2.構建一個新的簡單項目。放兩個組件，一個用于數值顯示，一個用于數值輸入。在地址PLC中設置地址。
3.工程參數的設置必須與PLC中的設置相同。
4.點擊在線模擬功能。
這樣，你就可以很明顯地檢查PLC是否能與PC通信。如果可以通信，就可以消除PLC和參數設置的問題。
