綜合統計變頻控制柜所需的各種零部件和材料，按類別列出所需的外購件匯總表單表、標準件表單表、主要材料消耗量表單表和輔助材料表單表等，以便采購人員、生產管理部門根據設備制造需要，備料備料，做好生產準備，也便于成本核算。
(1)弱電控元件與印刷電路板元件應采用不同型號的標準接插件連接；
(2)電氣柜、變頻控制柜、柜(站)內部件可通過部件本身的端子直接連接；過渡連接線應采用端子板連接，并采用相應規格的端子進行加工。
3、電器元件布置圖的設計與繪制
電氣元件布局是一些電氣元件按照一定原則的組合。電氣元件布局的設計依據是元件的原理圖和元件的劃分。設計時應遵循以下原則:
(1)同一組件內電氣元件的布置，應注意將大而重的電氣元件放在電源板下，而加熱元件應安裝在電氣控制柜的上、后端，但熱繼電器應放在下端，因為熱繼電器的出口端與電機直接連接，而熱繼電器的出口端與接觸器直接連接，這樣方便接線，接線短，適合散熱。
(2)強電弱電分開并注意屏蔽，防止外界干擾。
(3)需要經常維護、檢修、調整的電器元件安裝位置不宜過高或過低，人力操作開關及需經常監視的儀表的安裝位置應符合人體工程學原理。
(4)同一組件內電氣元件的布置，應注意將大而重的電氣元件放在電源板下，而加熱元件應安裝在電氣控制柜的上、后端，但熱繼電器應放在下端，因為熱繼電器的出口端與電機直接連接，而熱繼電器的出口端與接觸器直接連接，這樣方便接線，接線短，適合散熱。
(5)決定各電器元件的位置后，就可以繪制電氣布局。電器的布局是根據電器部件的外形，也就是以其軸線為標準，標明各電器部件之間的距離。每一電器元件的安裝尺寸及公差范圍應按產品說明書中的標準標明，以保證安裝板的加工質量及各電器元件的平穩安裝。較大電器柜的電器應安裝在兩個安裝梁之間，以減輕電器柜的重量，節約材料，安裝方便。這樣，就需要在設計時計算縱向安裝尺寸。
(6)在電器布局設計中，根據本部件的進出線數量、采用的導線規格和出線位置等?！?yīng)選擇進出線方式和端子板、連接器或接頭，并按一定順序標注出線連接編號。
4、電器部件接線圖的繪制
電氣元件的接線圖是根據元件的電氣原理和電氣元件的布置圖繪制的。它代表成套設備的連接關系，是電氣安裝、維護和接線檢查的基礎。接線圖應按以下原則繪制:
(1)接線圖相接線表的繪制應符合GB6988.6—1993中《控制系統功能表圖的繪制》的規定；
(2)所有電氣部件及其引線應標有與電氣原理圖一致的文字符號和接線編號。原理圖中項目代碼、端子號和線號的編制應符合GB5094-1985《電氣技術項目代碼》、GB4026-1992《電氣設備端子和特定線端子字母數字系統識別和應用通則》、GB4884-1985《絕緣線標記》等。
(3)與電氣原理圖不同，在接線圖中同一電器元件的各個部分(觸頭、線圈等)必須畫在一起；
(4)在電力圖中，所有電氣元器件及其引線都要標明文字符號和接線號。示意圖中的工程代號、接線端子和導線編號的編制分別應符合GB5094-1985 《電氣技術工程工程代號》、GB4026-1992 《電器設備接線端子和特殊導線接線端子的一般規定》和GB4884-1985 《絕緣導線標志》等有關規定；
(5)在接線圖上應標明各種配線用導線的型號、規格、截面積和色度要求；
(6)當元件與外部電路連接時，大截面導線的進線和出線應使用連接器，其他導線應通過端子連接。
5、電氣控制柜及非標準零件圖的設計

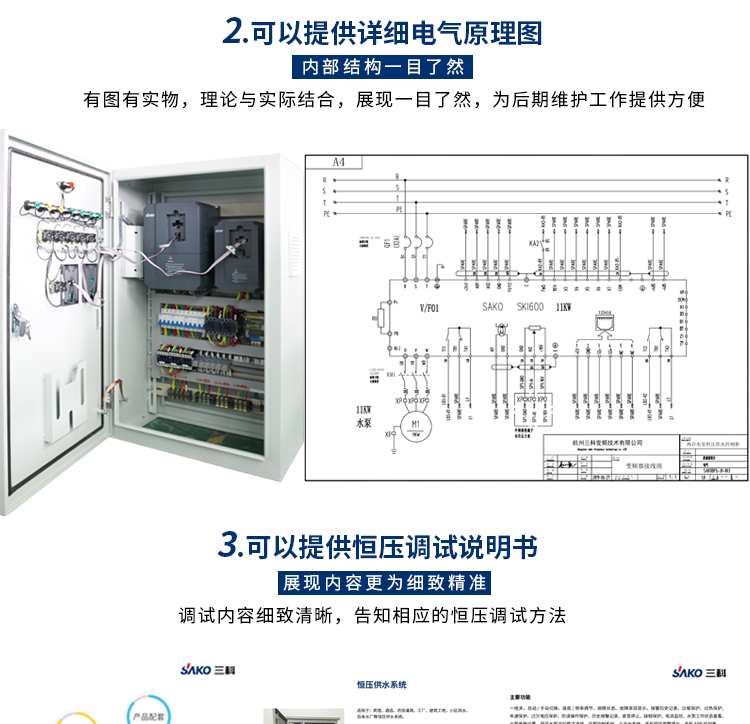

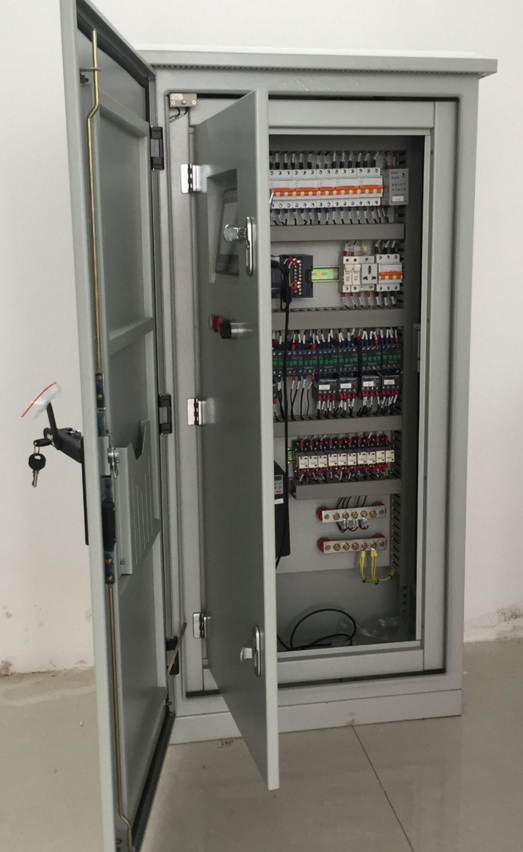

電控設備一般都要制作獨立的電控柜、電控箱，其設計要考慮以下因素：
(1)電氣箱、柜體的整體尺寸和結構類型根據操作需要及控制面板、箱體、柜體等各種電氣元件的尺寸確定，非特殊情況下，應使電氣控制柜的整體尺寸符合結構基本尺寸和系列；
(2)根據電氣控制柜的整體尺寸、結構類型和安裝尺寸，在柜內設計安裝支架，標出安裝孔、安裝螺栓和接地螺栓的尺寸，并注明匹配方法。柜、箱的材質一般應為柜、箱專用型材；
(3)根據現場安裝位置、操作、維修方便等要求，設計電氣控制柜的開門方式及型式；
(4)為了便于控制箱箱內電器的通風散熱，在箱體的適當位置設計了通氣孔或通氣槽，必要時，在箱體上部設計了通氣裝置和通氣孔；
(5)為便于電氣控制柜的運輸，應設計合適的起吊勾或在箱體底部設計活動輪。
總之，根據以上要求，首先要畫出電控柜的輪廓草圖，估算出各部分的尺寸，然后按比例畫出輪廓圖，再從對稱、美觀、使用方便等方面進一步調整尺寸。電氣控制柜外觀確定后，按照上述要求設計控制柜各部分的結構，繪制控制柜總裝配圖和各門、控制面板、底板、安裝支架、裝飾條等零件圖。，并注明加工要求，然后根據需要為電控柜選擇合適的門鎖。當然，電氣柜有不同的形狀和結構，所以在柜體設計上要注意吸收每種類型的優點。對于非標準電氣安裝件，應按機械零件的設計要求繪制零件圖，并注明所有匹配尺寸的公差要求，并說明加工要求。
并根據不同的圖紙，對電控柜和變頻控制柜等需要的各種部件、材料進行綜合統計，并按類別列出外購成品匯總表、標準件表、主要材料消耗定額表和輔助材料定額表，以便采購人員和生產管理部門根據設備制造需要準備材料，做好生產準備，便于成本核算。
