本文著重介紹工程型重載變頻器在礦山電動輪自卸車系統上的應用，工程型重載變頻器能夠滿足電動輪自卸車在特殊工況下性能上的各種要求，滿足在電動輪自卸車行業的相關規定及行業驗收標準。工程型重載變頻器擁有矢量控制技術，為大功率、高性能和高可靠性的應用場合提供了極具競爭力的行業應用解決方案。
一、設備描述
電動輪自卸車是專為大型露天礦設計和生產的一種運輸設備，自1963年研制生產的世界第一臺載重量77T礦用電動輪自卸車以來，經過50年的不斷發展和新技術的不斷出現，礦用電動輪已經日漸成熟。
目前電動輪自卸車主要有108T、120T、154T、170T、190T、220T等多個系列，在開采量千萬噸級以上的大型露天礦山的運輸設備中，電動輪自卸車已經占有2/3的市場，承擔著世界上近40%的煤和90%鐵礦的開采運輸量。目前，國際上生產礦用電動輪自卸車的主要產商有：KOMATSU（原Dresser）、HITACHI(原Euclid)、LIEBHERR、TEREX、CATERPILLAR及白俄羅斯汽車制造廠等。而國內的大型礦用電動輪自卸車生產起步于上世紀70年代，先后出現了湘潭電機廠、本溪重型汽車廠、內蒙古北方重型汽車股份有限公司、常州冶金機械修造廠等行業骨干企業。
當前重型礦用電動輪自卸車的發展趨勢主要體現在三個方面：
(1)大型化；
(2)計算機控制和大量新電控元器件的使用；
(3) 整車性能和工作可靠性的提高，其傳動方式也由交---直流傳動逐步向交---直---交流直接傳動方式過渡。
促使礦用電動輪自卸車朝大型化方向發展的動因主要有兩個：一是大型露天礦山開采的需要，二是大型機械傳動自卸車的發展。
設備描述
二、 工藝要求：（主要描述該設備對工藝的要求）

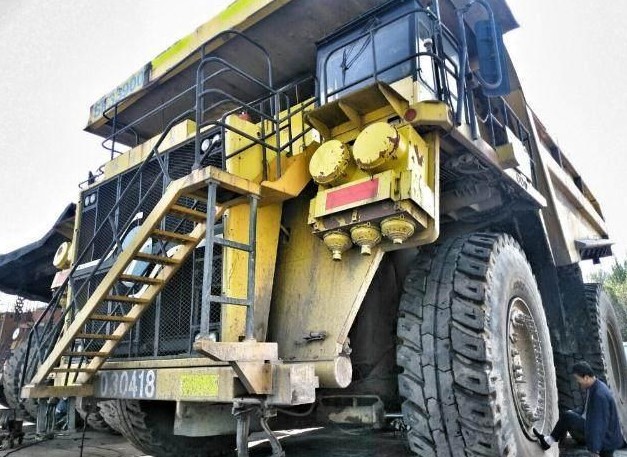

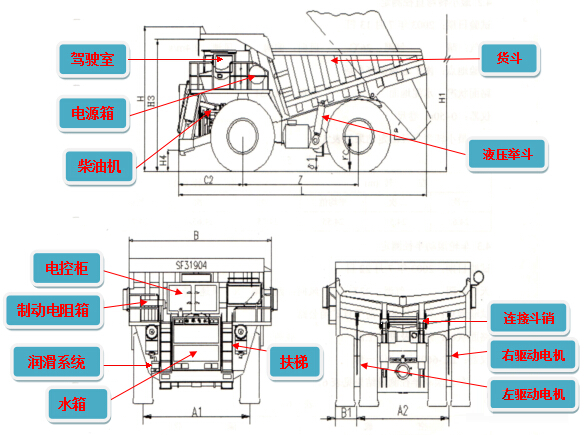

礦用電動輪自卸車作為專門為露天礦山設計的大型運輸設備，其惡劣的使用工況和使用強度，給電動輪的工藝提出了嚴格的要求。電動輪自卸車的各部位介紹如下圖：
三、 方案描述

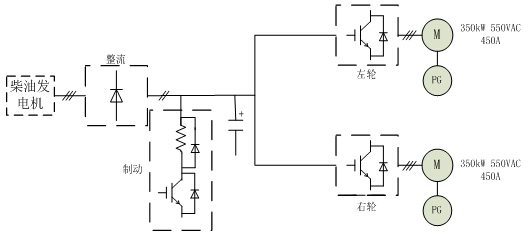

電氣控制框圖：

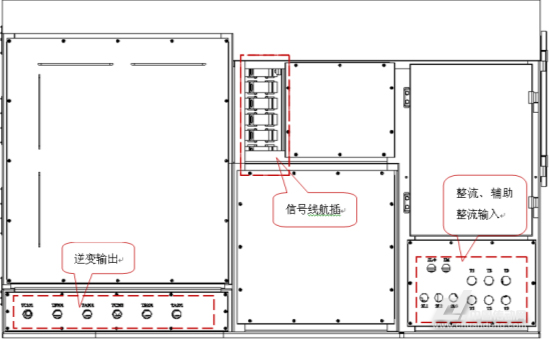

整流輸入、輔助整流輸入、逆變輸出及信號線輸出航插，均布置在控制柜后部。制動電阻和制動風機連接電纜均布置在控制柜右側面。各種連接線纜均有絲印指示，依據絲印即可完成電纜連接工作：
控制柜背面接線圖

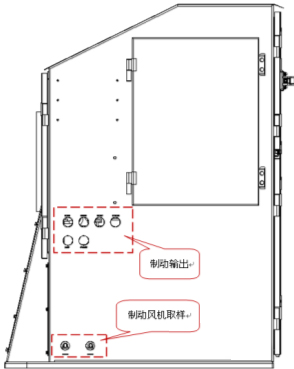

控制柜左側面接線圖
制動控制變頻改造方案：

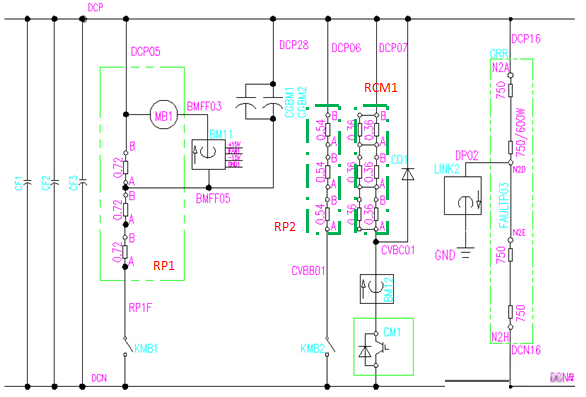

總共有三組制動電阻，分別為RP1、RP2、RCM1。采用分級制動方式，即根據不同母線電壓，投入相應的制動電阻，同時留有一定余量，用作直流母線電壓過壓保護。

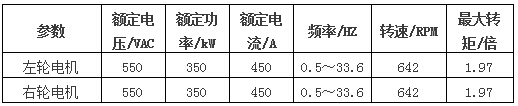

108T礦用自卸車電機參數：

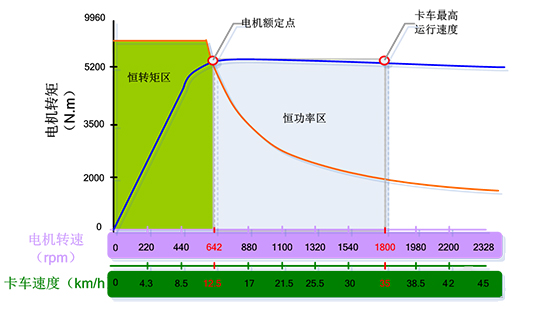

礦用自卸車牽引電機特性曲線：

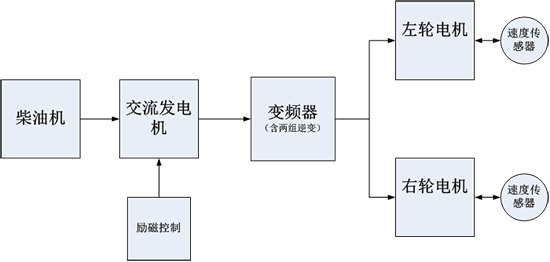

四、 系統框圖
4.1系統框圖如下

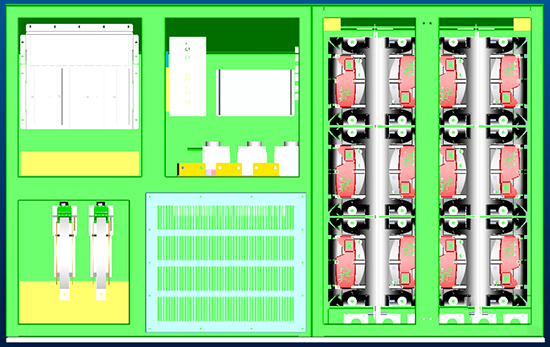

電氣控制柜內部布局
五、 方案優勢
礦用自卸車的專用交流驅動產品是匯川公司結合礦用自卸車的機械特性、現場應用工況和湘電公司108T車輛的相關要求進行了量身定制開發設計專機，在設計上除考慮滿足湘電新生產的108T礦用自卸車由直流改為交流變頻控制系統外，同時湘電可將該交流變頻控制系統用于舊市場的升級改造，從機械安裝上和電氣接口上完全可以取代原直流的電器柜，從而減少日常維護、提高產品的可靠性、改善爬坡性能、降低綜合成本。
相關的技術在礦用電動輪自卸車的主要優勢來自行業差異化和定制化，相對于進口品牌，我們能夠提供給客戶更多的價格價值，在設計成本和維護成本上大大節約。另外，變頻器使用在礦用電動輪自卸車還有以下幾個優點。
1、 維護的方便：直流電機由于有電刷，在長期的運行過程中，電刷的損壞較為頻繁，跟換電刷時需要拆除后輪電機，維護時間長，工作量繁重。
2、 在直流車中變向等動作都靠接觸器完成，在電動輪運行過程中各個接觸器動作頻繁，使得接觸器的使用壽命大大減少。在匯川的方案中，都是靠程序控制，只有制動電阻有兩個接觸器，這就大大降低了接觸器的維修頻率。
3、 在直流車中使用機械剎車很頻繁，使得機械剎車的磨損很大，并且經常使用機械剎車會帶來高溫，影響電機溫度，嚴重時甚至有著火的風險。在我們的方案中，主要是以電制動為主，重載情況下電制動也能完全滿足制動要求，大大降低機械剎車的使用頻率，從維修和安全性兩個方面都得到很大程度的改善。
產品重要技術功能特點：
1、兩個寬范圍輸入電壓等級
108T MTC三相AC 212～550V，母線電壓隨車速與功率分段閉環；
220T,300T MTC三相AC 212～1140V，母線電壓隨車速與功率分段閉環。
2、定制化外形結構，功率密度增大
符合電動輪結構特點的定制化結構設計，在950*700*1380（長*深*高）空間內功率密度可達400kW*2。
3、模塊化設計易于維護
主器件采用獨立的單元化模塊化設計，維修方便，普通工人即可完成主器件的更換；
所有控制板裝在一個插框內，共用一個背板，控制線采用專用的插頭同背板連接，能減小外界對板件的干擾，同時板件更換方便。
4、高防護等級，高振動、低溫環境應用
柜體IP65防護等級設計，設計時考慮現場振動工況及冬天室外低溫環境。
5、定制化需求
輔助整流器用于勵磁發電機輸出整流；
車輛控制器用于整車和發電機控制與TCU共背板安裝于控制插框。

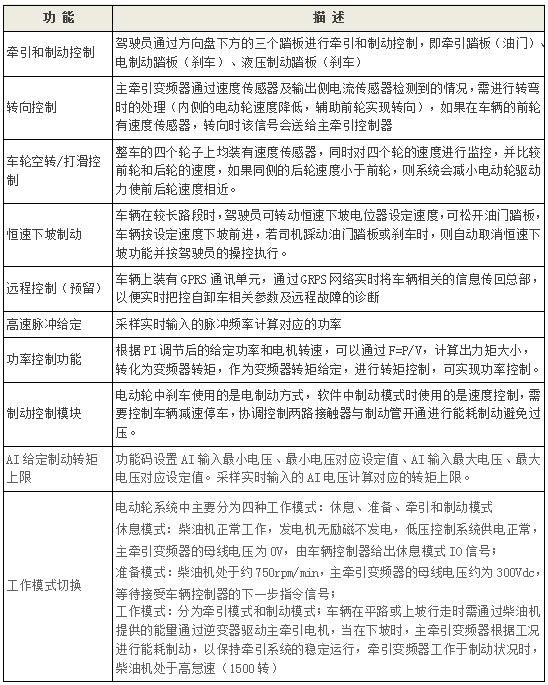

礦用自卸車功能：
六、 結語
