我們可以模仿中醫診斷疾病的望問切方法來診斷變頻器的故障。
第一步：望。
對故障變頻器系統目視觀察，以發現形態上的異常。這有時需要拆掉一些外部的蓋板之類的部件，但暫時不需要?jiǎng)蛹皟?nèi)部的結構部件。目視檢查中應注意以下內容：變頻器的前端整流元件有無爆裂
（1）預充電電阻是否有燒損或燒過(表面是否呈灰白色、是否掉渣)的跡象。
（2）預充電電阻的切除繼電器是否有爆裂、拉弧、燒壞的跡象。
（3）快速熔斷器是否已熔斷。
（4）直流母線電容器是否有爆裂或膨脹變形等現象。
（5）晶閘管與IGBT等元件是否有爆裂與飛狐的熏黑跡象。
（6）與功率元件相連接的一些阻容吸收元件、壓敏器件等有無爆裂。
（7）各線路板上是否有元器件爆裂燒毀、開焊等現象。
（8）系統內是否存在異物、小動物或昆蟲的尸體：有無液體侵入;大量灰塵堆積等情況。
（9）系統內是否有部件不在正確的安裝位置上，或形態異常等。
第二步：聞。
這一點很重要，變頻器系統硬件損壞的過程往往伴隨發生過爆裂、飛弧、燃燒等現象，其結果一般會在故障后的系統中留有焦糊異味。在日常巡檢中我們也要通過變頻器是否有焦糊異味來判斷是否有過熱的部位，預先發現設備隱患。
第三步：?jiǎn)枴?
仔細詢問對故障發生過程有經歷的人員，與他們討論故障發生的現象和過程，是分析故障的重要手段，要多方面詢問故障發生時現場所有人員了解的情況，以免有什么現象遺漏，或者描述錯誤。注意辨別哪些是當時故障發生時的現象，哪些是現場人員自己的推測，避免把推測當成事實而誤導自己的判斷。
第四步：切。

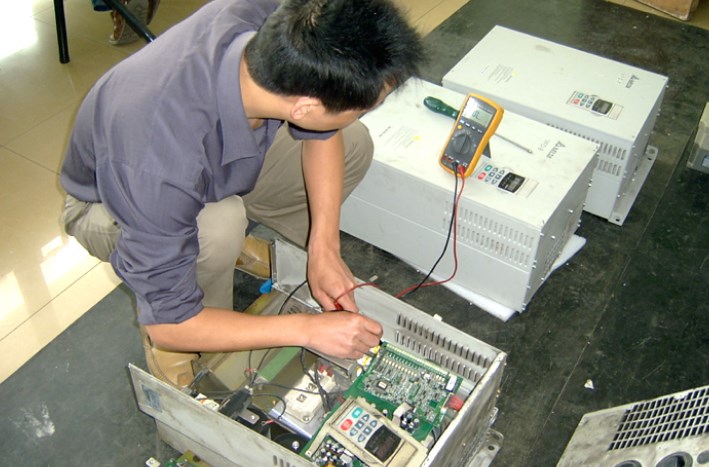

這是硬件故障排除最為復雜的步驟，也最為關鍵，需要我們利用檢測工具，借助于檢修經驗，最終判斷故障元器件。
通過前面的三個步驟，我們對系統發生的問題應當已經有了概括的了解。需要根據情況決定下一步的行動。若發現系統的一些部件已經明顯損毀，并已決定自行維修，也有相應的備件支持，則可采取的后續步驟顯然是著手拆下這些故障的部件。根據系統的型號、硬件的版本信息及拆下的部件的訂貨號，再次確認擬用的備件是否正確。然后使用正確部件將它們替換下來。
在這一過程中，還應進一步檢查其他部件的形態，特別是相鄰部件和相關部件的形態，以確定是否有任何新的異常需要一起處理。如有可能，還應使用檢測手段來確認保留的部件是否具有正確的電氣功能和特性。在更換所有受損和可疑部件之后，將根據組裝規則和技術要求全面恢復系統的硬件結構。
