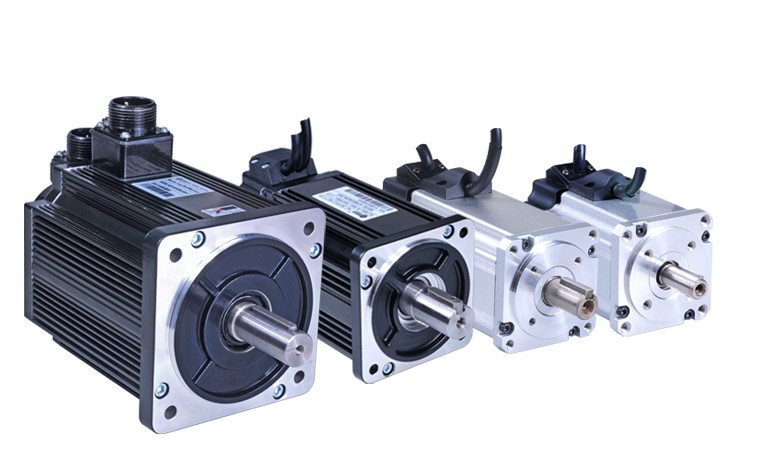

伺服電機是自動控制裝置中用作執行機構的微型電機，其功能是將電信號轉換為轉軸的角位移或角速度。伺服電機又稱執行電機，是自動控制系統中的執行元件，它將接收到的電信號轉換成角位移或角速度輸出在電機軸上?！八欧姍C(jī)”可以理解為絕對服從控制信號指令的電機:在控制信號發出之前，轉子還在；當控制信號發出時，轉子立即轉動；當控制信號消失時，轉子可以立即停止。
伺服電機的分類
伺服電機分為交流伺服和DC伺服。
交流伺服電機的基本結構類似于交流感應電機(異步電機)。在定子上，有兩個相空間偏移90度的勵磁繞組Wf和控制繞組WcoWf，它們以恒定的交流電壓連接。通過使用施加在Wc上的交流電壓或相位變化，可以控制電機。伺服電機交流具有運行穩定、可控性好、響應快、靈敏度高的特點，機械特性和調節特性的非線性指標嚴格(分別小于10% ~ 15%和小于15% ~ 25%)。
DC 伺服電機的優缺點
優點:速度控制準確，轉矩轉速特性硬，控制原理簡單，使用方便，價格低廉。
缺點:電刷換向、限速、附加電阻、磨損顆粒(不適合無塵易爆環境)。
伺服電機 DC電機的基本結構與普通DC電機相似。電機轉速n=E/K1j=(Ua-IaRa)/K1j，其中E為電樞反電動勢，K為常數，J為每極磁通量，Ua和Ia為電樞電壓和電樞電流，Ra為電樞電阻。改變Ua或φ可以控制DC伺服電機的速度。然而，在永磁DC伺服電機中，勵磁繞組被永磁體取代。DC伺服電機具有良好的線性調節特性和快速的時間響應。
AC 伺服電機的優缺點
優點:調速特性好，全轉速范圍內控制平穩，幾乎無振蕩，90%以上效率高，發熱少，高速控制，高精度位置控制(取決于編碼器精度)，恒轉矩，低慣性，低噪音，額定工作范圍內無電刷磨損，免維護(適用于無塵、易爆環境)。
缺點:控制復雜，需要現場調整驅動參數來確定PID參數，需要更多的連接。
DC 伺服電機可分為有刷電機和無刷電機。
無刷電機具有成本低、結構簡單、起動轉矩大、調速范圍寬、易于控制和維護等優點，但容易維護(更換碳刷)，產生電磁干擾，需要使用環境。通常用于成本敏感的普通工業和民用場合。
無刷電機具有體積小、重量輕、輸出大、響應快、轉速高、慣性小、轉矩旋轉平穩平穩、控制復雜智能、電子換向方式靈活、方波或正弦波換向、電機免維護、高效節能、電磁輻射低、溫升低、壽命長等優點，適用于各種環境。
伺服電機交流也是無刷電機，分為同步電機和異步電機。目前運動控制一般采用同步電機，功率范圍大，功率大，慣性大，最大轉速低，且隨著功率的增加恒速下降，適用于低速穩定運行的場合。
伺服電機里面的轉子是永磁體，驅動器控制U/V/W三相電形成電磁場，轉子在這個磁場的作用下旋轉。同時，電機提供的編碼器將反饋信號傳輸給驅動器，并將反饋值與目標值進行比較，從而調整轉子的旋轉角度。伺服電機的精度取決于編碼器的精度(行數)。
隨著永磁交流伺服驅動技術的快速發展，DC伺服系統面臨著被淘汰的危機[/p] [p = 30，2，左]自20世紀80年代以來，隨著集成電路、電力電子技術和交流變速驅動技術的發展，永磁交流伺服驅動技術取得了突出的發展，各國著名電氣制造商相繼推出了新的交流伺服電機和伺服驅動器系列產品。交流伺服系統已經成為當代高性能伺服系統的主要發展方向，這使得DC伺服系統面臨被淘汰的危機。
與DC伺服電機相比，交流伺服電機具有以下主要優點:
(1)無電刷和換向器，運行更可靠，免維護。
??The定子繞組發熱大大減少。
⑶慣性小，系統快速響應性好。
⑶高速高扭矩工況良好。
5.同等功率下體積小重量輕。
伺服電機原則
交流伺服電機的定子結構與電容分相單相異步電機基本相似。定子配有兩個位置相差90度的繞組。一個是激勵繞組Rf，它總是連接到交流電壓Uf。另一個是控制繞組L，與控制信號電壓Uc相連。所以交流伺服電機也叫雙伺服電機。
交流伺服電機的轉子通常做成鼠籠式，但為了使伺服電機具有更寬的調速范圍、線性的機械特性、無“自轉”現象和快速響應性能，與普通電機相比應具有轉子電阻大、轉動慣量小兩個特點。目前廣泛使用的轉子結構有兩種:一種是采用高電阻率導電材料制成的高電阻率導電棒的鼠籠式轉子，為了減小轉子的轉動慣量，將轉子做成細長形；另一種是鋁合金制成的空心杯狀轉子，杯壁只有0.2-0.3毫米，空心杯狀轉子因其轉動慣量小、響應快、運行穩定而得到廣泛應用。
交流伺服電機沒有控制電壓時，定子中只有勵磁繞組產生的脈動磁場，轉子靜止。當存在控制電壓時，定子中產生旋轉磁場，轉子沿著旋轉磁場的方向旋轉。在負載不變的情況下，電機的轉速隨著控制電壓的大小而變化，當控制電壓的相位相反時，伺服電機就會反轉。
雖然交流伺服電機的工作原理與電容運轉單相異步電機相似，但前者的轉子電阻遠大于后者，因此與電容運轉異步電機相比，伺服電機有兩個顯著特點:
1.起動轉矩大:由于轉子阻力大，轉矩特性(機械特性)更接近線性，具有較大的起動轉矩。因此，定子一有控制電壓，轉子就立即旋轉，其特點是啟動快，靈敏度高。
2.工作范圍廣:運行穩定，噪音低。[/p] [p = 30，2，左] 3。無自旋轉:一旦失去控制電壓，運行中的伺服電機將停止運行。
精密傳動微型電機
“精密傳動微專用電機”能快速、正確地執行系統中頻繁變化的指令，并驅動伺服機構完成指令所期望的工作，大部分能滿足以下要求:
1.可頻繁啟停、制動、倒車、低速運行，機械強度高、耐熱性好、絕緣水平高。
2.快速反應能力好，扭矩大，轉動慣量小，時間常數小。
3.有驅動器和控制器(如伺服電機和步進電機)，控制性能好。
4.可靠性和精度高。
精密傳動微特電機的種類、結構和性能比較如下:
Ac 伺服電機
(1)籠型兩相交流伺服電機(籠型轉子細長，機械特性近似線性，體積和勵磁電流小，伺服功率小，低速運行不夠平穩)。
(2)非磁杯轉子的兩相交流伺服電機(空心杯轉子，近似線性機械特性，體積和勵磁電流大，低功率伺服，低速運行平穩)。
(3)鐵磁性杯轉子伺服電機的兩相交流電(鐵磁性杯轉子，近似線性機械特性，轉子轉動慣量大，齒槽效應小，運行穩定)。
(4)同步永磁AC 伺服電機(由永磁同步電機、轉速表和位置檢測元件組成的同軸集成單元，定子為3相或2相，磁性材料轉子必須配備驅動器；調速范圍寬，機械特性由恒轉矩區和恒功率區組成，連續失速，快速響應性能好，輸出功率高，轉矩波動?。环讲?qū)動和正弦波驅動兩種方式，控制性能好，是機電一體化產品)。
(5)異步三相交流伺服電機(轉子類似籠型異步電動機，所以必須配備驅動器，采用矢量控制，擴大了恒功率調速范圍，多用于機床主軸調速系統)。
伺服電機 DC
(1)印刷繞組DC 伺服電機(盤式轉子和盤式定子采用柱狀磁鋼軸向粘接，轉子轉動慣量小，無齒槽效應，無飽和效應，輸出扭矩大)。
(2)線繞DC 伺服電機(盤式轉子與定子軸向結合柱狀磁鋼，轉子轉動慣量小，控制性能優于其他DC 伺服電機，效率高，輸出扭矩大)。
(3)杯形電樞永磁DC電機(空心杯形轉子具有較小的轉動慣量，適用于增量運動伺服系統)。
(4)無刷DC 伺服電機(定子為多相繞組，轉子為永磁體，帶轉子位置傳感器，無火花干擾，使用壽命長，噪音低)。
力矩馬達
(1) DC力矩電機(水平組織、極數、槽數、換向器數、串聯導體數；輸出扭矩大，低速或堵轉時連續運行，機械和調節特性好，機電時間常數小)。
(2)無刷DC力矩電機(結構與無刷DC 伺服電機相似，但扁平，有大量極、槽和串聯導體；輸出扭矩大，機械和調節特性好，使用壽命長，無火花，噪音低)。
(3)籠型交流力矩電機(籠型轉子，水平組織，極槽數多，起動力矩大，機電時間常數小，長期抱死轉子運行，機械特性軟)。
(4)實心轉子交流力矩電機(由鐵磁材料制成的實心轉子，水平組織，極數和槽數多，長期失速，運行平穩，機械特性軟)。
步進電動機
(1)無功步進電機(定子和轉子均由硅鋼片制成，轉子鐵芯上無繞組，定子上有控制繞組；步距角小，啟動和運行頻率高，步距角精度低，無自鎖力矩)。
(2)永磁步進電機(永磁轉子，徑向磁化極性；大步距角，低起動和運行頻率，保持轉矩，比無功型功耗小，但有正負脈沖電流)。
(3)混合式步進電機(永磁轉子，軸向磁化極性；步距角精度高，保持轉矩大，輸入電流小，兼有電抗和永磁的優點)。
此外，還有開關磁阻電機和直線電機。
開關磁阻電機:定子和轉子由硅鋼片堆疊而成，均為凸極。大跨度無功步進電機的結構與極數相似。它有一個轉子位置傳感器。轉矩方向與電流方向無關，調速范圍小，噪音大，機械特性由恒轉矩區、恒功率區和串聯勵磁特性區三部分組成。
直線電機:結構簡單，導軌等可作為次級導體，適用于直線往復運動；高速伺服性能好，功率因數和效率高，恒速運行性能優異。
